1-95 1 7 确认扩展状态。 扩展后的数据显示后，确认其内容。一旦扩展，所有拼块位移值都会被清除。 如有不想扩展的拼块，先点击 [ 选择框 ] 按钮激活「跳过」栏后，再点击跳过栏的「选择框」打上“×” 记号。 拼块扩展后的数据 以拼块为单位进行扩展(有参考数据)的例 扩展前的数据作为「Note」被保留 66178-S1-00 8 保存基板程序。
1-94
1
4
选择拼块扩展的类型。
1. 从下拉框中选择拼块扩展的类型。
扩展 ( 有参考数据 )
想要留下扩展前的参考数据时选择。
扩展 ( 无参考数据 )
不想留下扩展前的参考数据时选择。
还原
还原拼块扩展。
参考后述「8.1.4 拼块位移的还原」。
c
注意
如选择「扩展 ( 无参考数据 )」，后述的「还原」操作将无法进行。
2. 从下拉框中选择「以拼块为单位」或「以行为单位」。
贴装信息的整个记录按位移个数
进行重复。
扩展前 扩展后
扩展前 扩展后
贴装信息的各个记录分别按位移个数
进行重复。
以拼块为单位
以行为单位
拼块扩展类型
65149-S1-00
3. 设置完后，点击 [OK] 按钮。
5
执行拼块扩展。
显示「拼块扩展」对话框，确认提示内容后点击 [ 是 ] 按钮。
6
确认提示内容后，点击 [ 确定 ] 按钮。
拼块位移扩展完后会显示对话框，点击 [ 确定 ] 按钮。
1-95
1
7
确认扩展状态。
扩展后的数据显示后，确认其内容。一旦扩展，所有拼块位移值都会被清除。
如有不想扩展的拼块，先点击 [ 选择框 ] 按钮激活「跳过」栏后，再点击跳过栏的「选择框」打上“×”
记号。
拼块扩展后的数据
以拼块为单位进行扩展(有参考数据)的例
扩展前的数据作为「Note」被保留
66178-S1-00
8
保存基板程序。
1-96
1

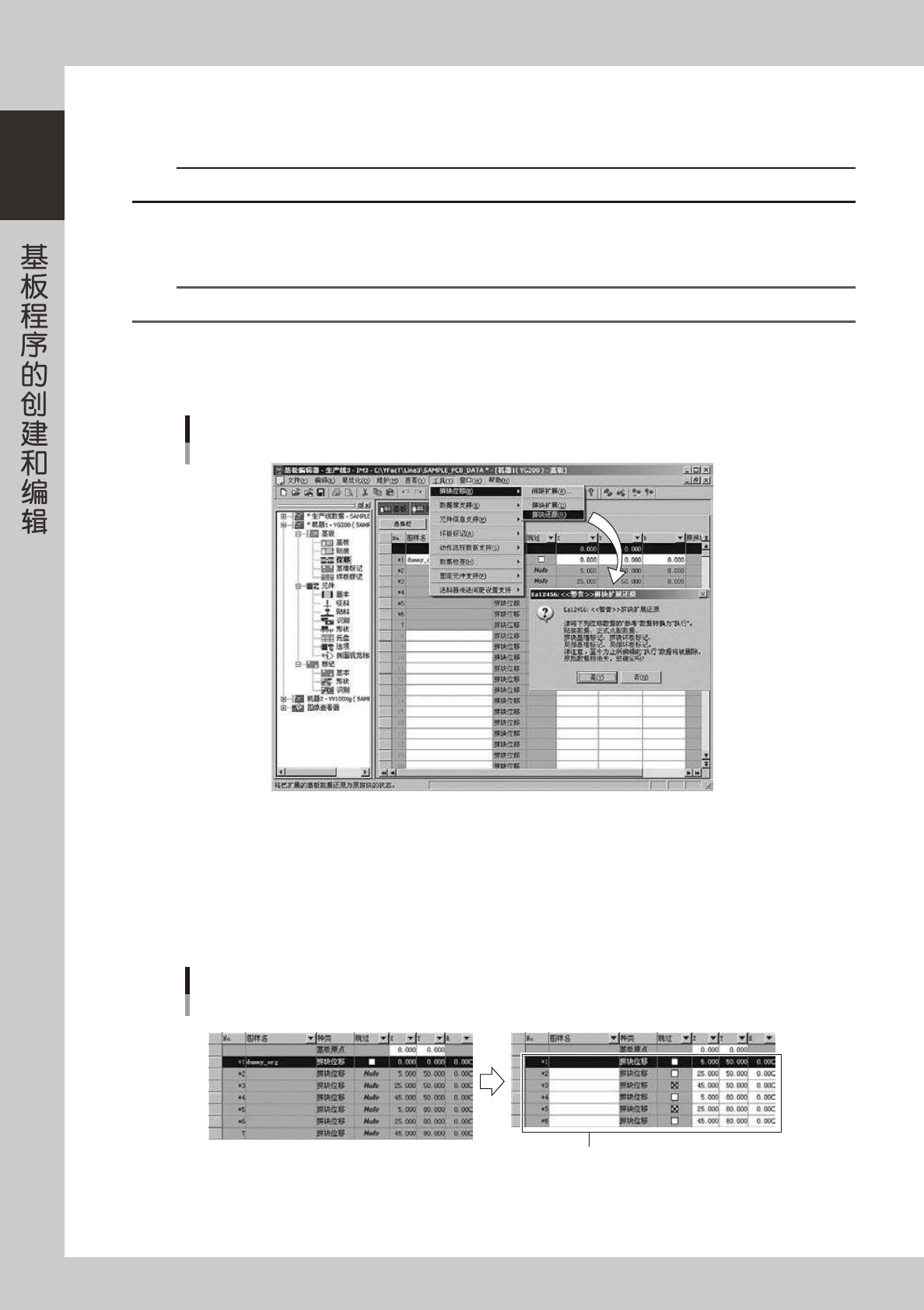

8.1.4 拼块位移的还原
将已经扩展的位移信息恢复原状。
c
注意
此操作，只有在扩展拼块位移时选择了「扩展 ( 有参考数据 )」的情况下才可以进行。
1
从「拼块位移」中选择「拼块还原」。
从「工具 (T)」菜单选择「拼块位移 (B)」中的「拼块还原 (R)」。
参考
在「拼块扩展」画面，将拼块扩展的类型设置为「还原」也可以操作。
2
确认变更内容。
显示「拼块扩展还原」对话框。确认内容后点击 [ 是 (Y)] 按钮。
拼块位移的还原
66179-S1-00
3
确认提示内容后，点击 [ 是 ] 按钮。
拼块位移还原完后显示对话框，点击 [ 是 ] 按钮。
4
确认还原状态。
确认作为「Note」( 参考 ) 被保留的拼块位移扩展前的数据是否已还原。
拼块位移还原
以拼块为单位还原(有参考数据)的示例
还原至扩展前的数据
66164-S1-00
