2-7
2
O: 基板压板
从基板上面按压基板边缘的压板，可设置为「使用」或「不使用」。
一般设置为「使用」。使用基板压板，可以矫正固定时基板的边缘向上翘曲的现象。
Q: 基板压整板 ( 选配 )
矫正基板整体上翘现象的基板压整板，可设置为「使用」或「不使用」。( 只有选配了基板压整板的印刷机才可使用 )。
R: 按压计时 (msec)( 选配 )
基板压整板开始下降到上升之间的停顿时间。
S: 基板按压动作流程 ( 选配 )
为变更基板压整板和侧夹板的固定时机，需设置「夹固前」或「夹固后」。
设置为「夹固前」，按基板压整板、侧夹板的顺序固定基板。
设置为「夹固后」，按侧夹板、基板压整板的顺序固定基板。
T: 顶板速度 (%)
以百分比指定顶板的上升、下降速度。通常设置为 100%，为缓冲平面支撑夹具和顶针碰到基板时所产生的冲击，可将百分
比下调。
U: 执行印刷
切换「印刷运行」和「通过运行」。如选择「执行」，表示进行通常的「印刷运行」。如选择「跳过」，则表示进行「通过运行」。
V: 图像处理校正
指定识别基板基准标记时的处理方法。一般设置为「通常校正」。此时，如标记识别出错，机器会因错误停机。选择「忽略
错误」时，即使标记识别发生错误，机器也不会停机而是继续运行。
W: 印压控制
基板生产时必须将印压控制设置为「使用」。( 只有在不进行印压控制而只确认刮刀运行状态时设置为「不使用」)。
X: 基板歪斜容许值 (mm)
设置在基板基准标记识别位置、局部基准标记识别位置检测基板歪斜度容许值。输入的容许值为「0.00」时，表示不进行歪
斜度检测。
c
注意
自动运行中识别基板基准标记或局部基准标记，从识别结果计算得到的歪斜度超过了所设定的容许值时，会出现错误警告，机器停
止运行。
2-8
2

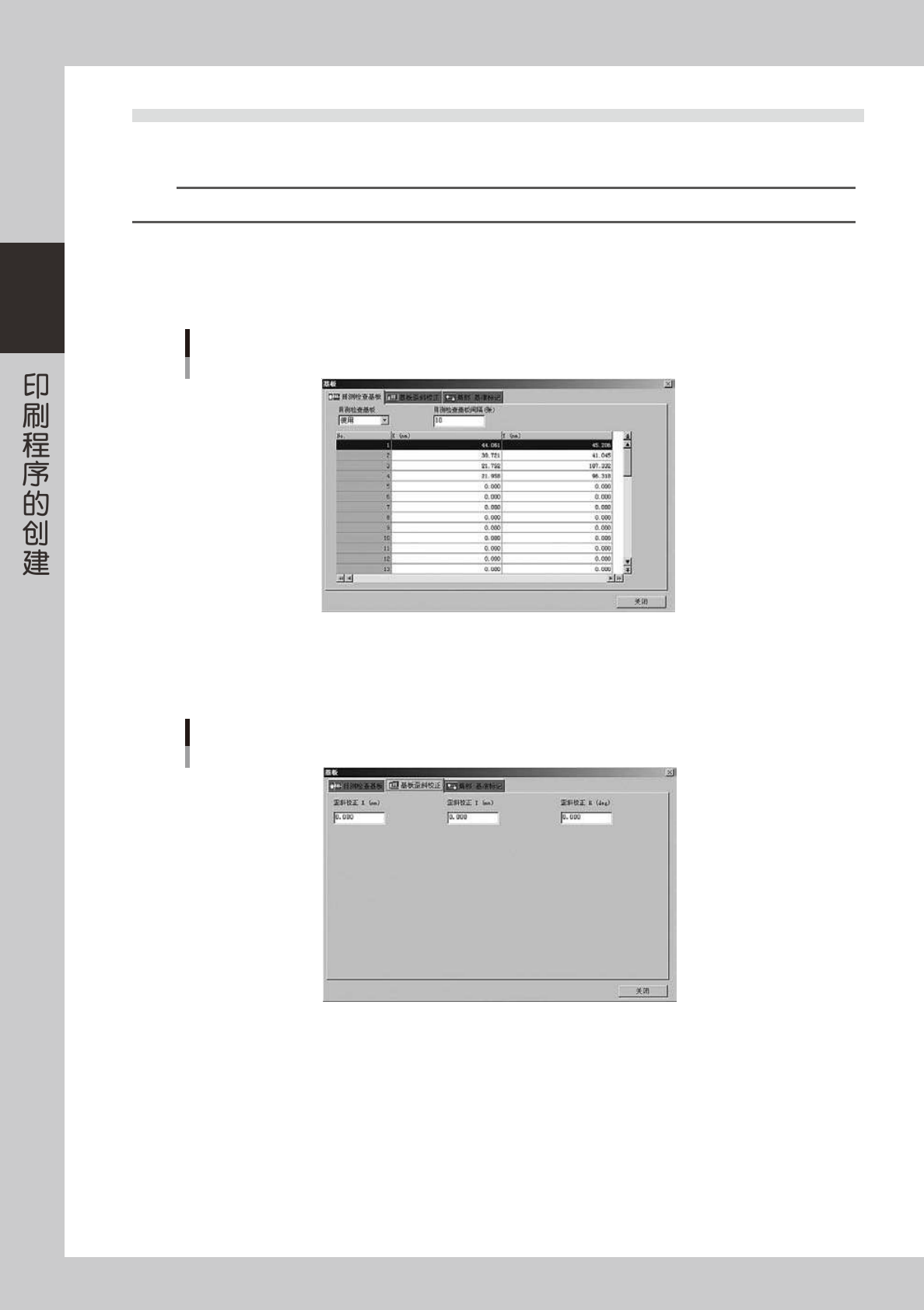

2.1 基板数据的详细设置
点击「印刷」-「基板」画面的 [ 详细设置 ] 按钮，显示「目测检查基板」「基板歪斜校正」「局部基准标记」功能
的设置画面。
参考
打开「印刷」-「基板」画面，点击工具栏的 [ 详细设置 ] 按钮也可以进行相同操作。
● 目测检查基板
可以预先输入锡膏印刷后要进行目测检查的基板坐标。
设置「使用」或「不使用」此功能。设置为使用时，必须设置「目测检查基板间隔 ( 张 )」。
「目测检查基板」画面
66206-S1-00
● 基板歪斜校正
设置印刷检查位置的整体偏移量 X、Y、R。
基板歪斜校正的设置
66207-S1-00
2-9
2
同一批基板存在整个向同一方向伸展或歪斜的现象，或者只有基板基准位置存在向同一方向伸展或歪斜的现象时，
即使通过目测偏移量的调整保证了印刷精度，但在印刷检查结果中仍会出现整个印刷位置偏移的现象。此时 , 如使
用「基板歪斜校正」功能，在以印刷基板为基准执行的印刷检查结果 ( 锡膏位置 ) 的基础上，在全部检查坐标上加
上偏移量，就能正确地判定印刷位置。
基板歪斜校正功能
1 如基板基准标记存在伸展和歪斜现象，
就无法正确校正因固定基板所引起的
偏移量，从而导致印刷检查结果出现
整个位置偏移。
2 通过印刷检查相机识别图样上印刷
精度高的锡膏面后，将偏移量反馈
到印刷检查位置。
(整体偏移)
65204-S1-00
n
要点
取得歪斜校正值需执行印刷检查，必须预先创建印刷检查数据。为了检出整个基板的正确印刷位置，必须尽可能多地登录印刷检查
对象。( 关于印刷检查的详细内容，参阅另册「印刷检查功能」手册。)
● 局部基准标记
如果印刷存在伸展、歪斜等参差不齐现象的同 1 批基板时，通过识别要重点确保印刷精度的位置附近的标记，可以稳定重点
位置的印刷精度。
参考
使用局部基准标记后的位置校正值，可以用于印刷位置的计算，还可以在装有印刷检查装置 ( 选配 ) 的印刷机上执行印刷检查时用
于印刷检查位置的计算。
基板基准标记和局部基准标记
基板基准标记
基板基准标记
局部基准标记
3. 如基板不存在伸展和歪斜现象，就不
会发生局部基准标记的识别偏移。如
基板存在伸展和歪斜现象，则将局部
基准标记的识别偏移量(仅限XY方向)
直接加入基板基准标记校正量中。
2. 根据基板基准标记的识别结果，校正
因固定基板所引起的偏移后，在预先
登录的局部基准标记位置上识别标记。
1. 识别基板基准标记，对因固定
基板所引起的偏移计算其校正
量。
65205-S1-00
参考
如要重点确保基板上多个位置的印刷精度，可使用各自的局部基准标记，也就是将各个局部基准标记的识别偏移量平均值作为校正
量使用。
