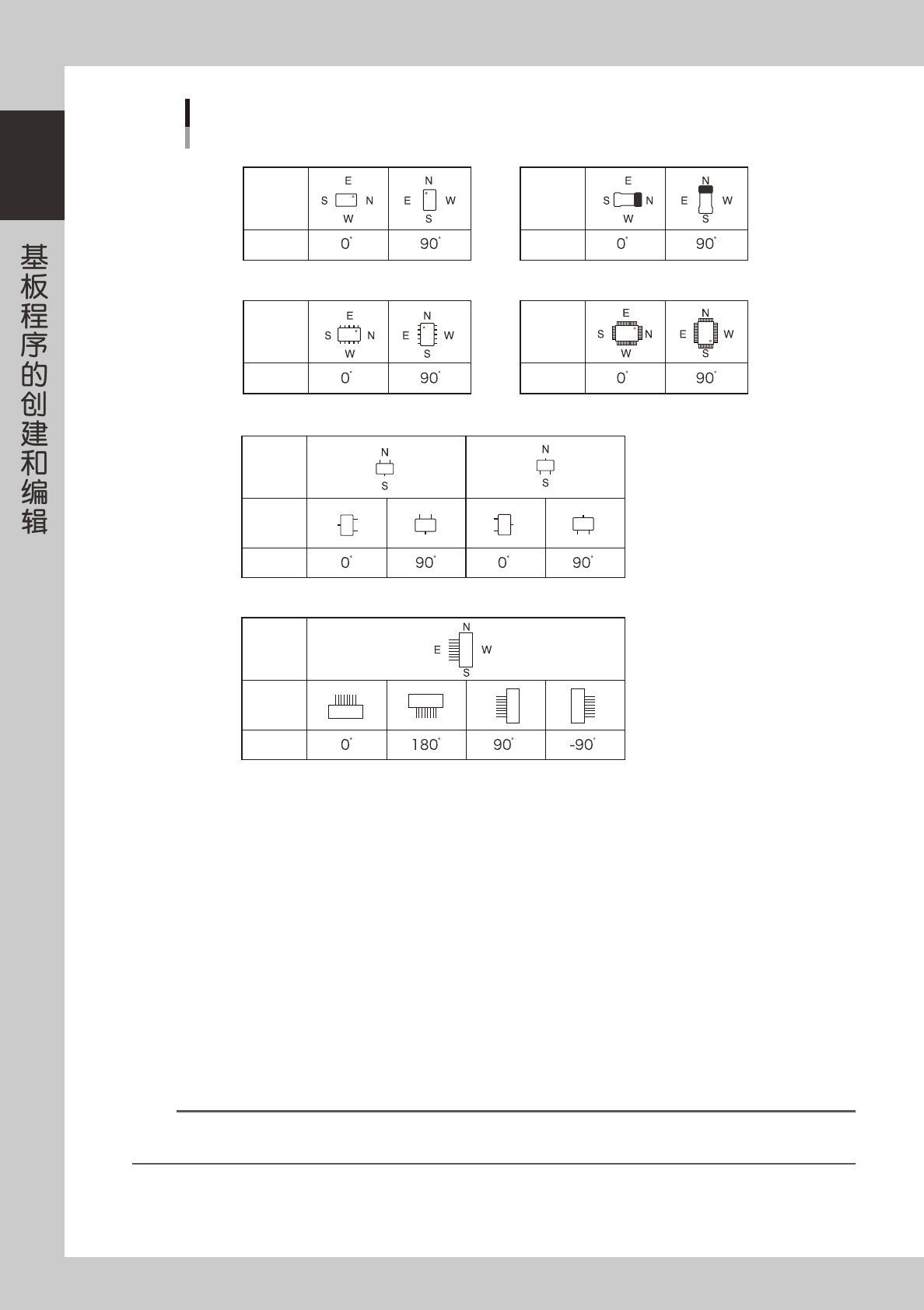

元件包装外形
吸料角度
元件包装外形
吸料角度
元件包装外形
吸料角度
元件包装外形
吸料角度
识别基准
元件包装外形
吸料角度
识别基准
元件包装外形
吸料角度
■ 方形芯片元件 ■ MELF芯片
■ SOP
■ 微型Tr／SOT
■ 接插件 E
■ QFP
吸料角度
65119-S1-10
F: 吸料高度 (mm)
指吸附元件时，使吸嘴下降的 Z 轴的高度校正值。一般设置为「0.0」。如果要降低此高度，输入正数值，如果要升高此高度，
输入负数值。
G: 吸料计时 ( 秒 )
指吸附元件时，从感知真空压开始到吸嘴停留在下降端的时间 ( 秒 )。芯片元件等小型元件，一般都设置在「0.00」。此设置
还与外接托盘交换器连动。
H: 吸料速度 (%)
指吸附元件时，贴装头的下降轴 (Z 轴 ) 的速度。如果要进一步放慢速度，只需降低数值。一般设置为 100(%)。
I: XY 速度 (%)
指从吸附元件到贴装元件之间 XY 轴的速度。如果要进一步放慢速度，只需降低数值。一般设置为 100(%)。
J: 吸料 / 贴料真空传感器检查
一般设置为「通常检查」。如果要更严格地对吸附错误和带回元件的现象进行检查，设置为「特殊检查」。如果要对 QFP、
BGA 等元件的吸附错误和带回元件现象比其它元件作更严格的检查，设置为「特殊检查」。
n
要点
设置为「通常检查」，可以控制吸贴元件时下降后的贴装头开始上升的时机。「真空传感器检查」的设置只在基板信息的「负压确认」
被设置为「执行」时才有效。
1-43
1
K: 吸料真空压 (%)
为执行真空传感器检查而设置的基准真空压。使用数据库的默认设置。
L: 吸料时机
设置吸附元件时贴装头开始真空动作的时机。如选择「通常」，贴装头下降前开始执行真空动作，如选择「下降端」，贴装头
下降后开始执行真空动作。一般设置为「通常」。
M: 吸料动作
指吸贴元件时吸嘴的下降动作。一般设置为默认值「标准」。如选择「详细设置」，可以详细设置吸料、贴料时的「轴停止」
条件和吸嘴的「上升」「下降」顺序。吸附、贴装 BGA 等元件需设置为「QFP 型」。
N: 轴停止
一般设置为「通常」。吸附小型元件等对精度要求高的元件时，选择「公差等待」。( 此参数只有将「M: 吸料动作」设置为
「详细设置」时才有效。)
O、P:下降、上升
设置适合元件用的吸嘴下降及上升顺序。( 此参数只有将「M: 吸料动作」设置为「详细设置」时才有效。)
Q: 负荷控制
设置是否要执行负荷控制。只有缓冲负荷不执行接触负荷后的负荷。
R: 目标负荷 (N)
输入目标负荷。以 0.1N 为单位在 1.0N 〜 49.0N 范围内输入。
S: 吸嘴接触面偏移量 (mm)
设置元件最高点到吸嘴前端与元件的接触点之间的距离。
1-44
1

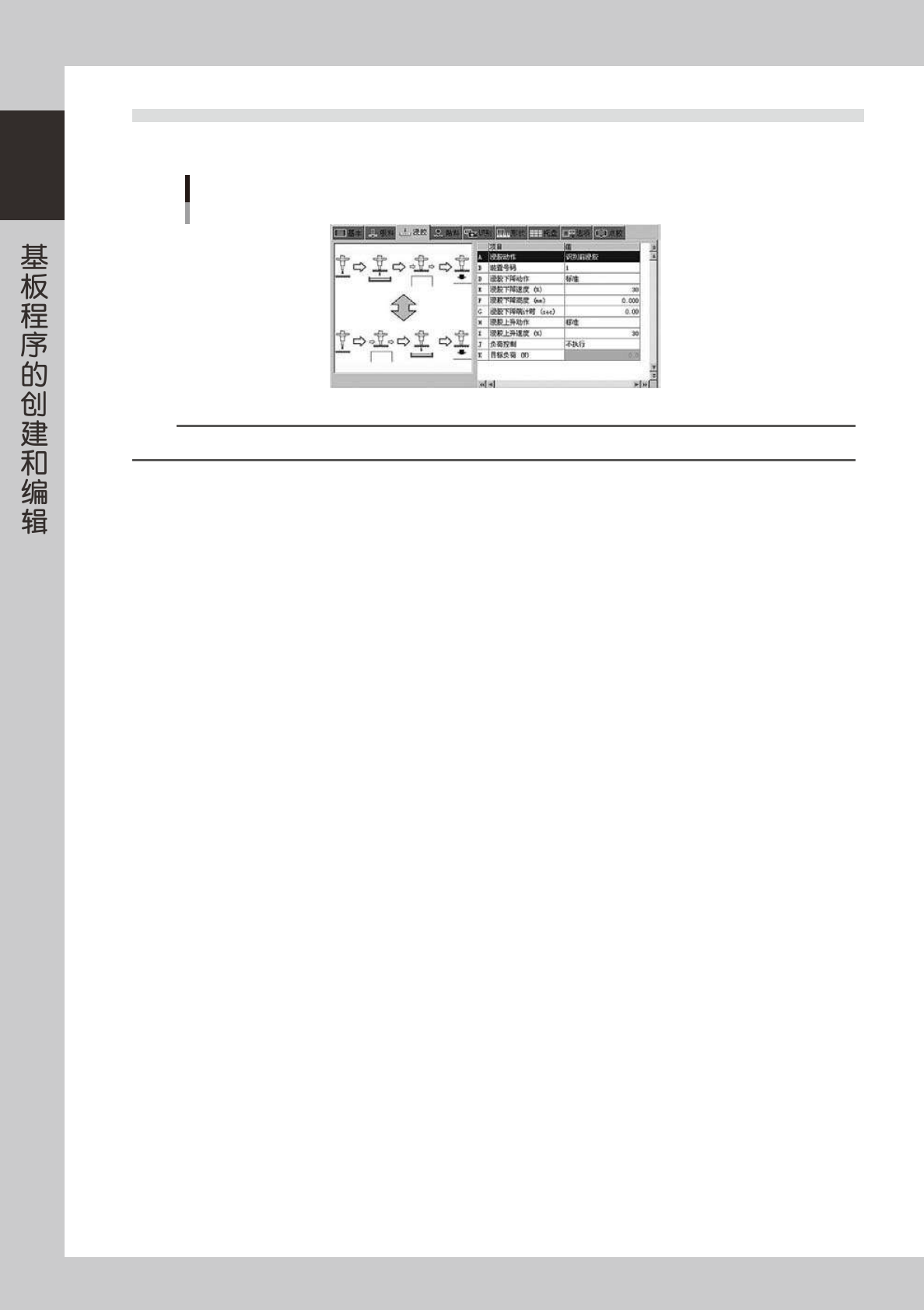

5.4 浸胶参数
点击详细视图的「浸胶」选项卡。
浸胶参数
66130-S1-00
参考
根据规格不同，有不能显示的项目。
A: 浸胶动作
通过选择「识别前浸胶」或「识别后浸胶」，可以对「浸胶」动作作详细设置。如选择「不执行」，则不执行浸胶动作。
B: 装置号码
将接口箱标贴上的装置号码输入到「装置号码」中。如输入其它号码，机器会发生数据检查错误。
D: 浸胶下降动作
可以选择 4 种下降动作 ：标准、2 级高速、2 级中速、2 级低速。
如选择标准以外的动作，可以使贴装头向浸胶站上方下降时，在距离目标位置数 mm 前将速度切换为低速。这样，虽可以抑
制贴装头与元件的接触负荷，但却延长了贴装头下降的时间。
E: 浸胶下降速度 (%)
Z 轴下降的速度，可以 1% 为单位在 1 〜 100 的范围内输入。
2 级控制时，轴速度为高速。
F: 浸胶下降高度 (mm)
Z 轴下降时的目标位置，可以 0.01mm 为单位在 -9.99 〜 +9.99 的范围内输入。下降方向为“＋”值。
G: 浸胶下降端计时 (sec)
Z 轴到达下降目标位置时，需要在下降端待机多长时间。此时间用 0.01 秒为单位在 0.00 〜 +9.99 的范围内输入。
H: 浸胶上升动作
可以选择 4 种上升动作 ：标准、2 级高速、2 级中速、2 级低速。
如选择标准以外的动作，可以使贴装头在浸胶站上方上升时，在距离目标位置数 mm 后，将速度切换为高速。
I: 浸胶上升速度 (%)
Z 轴上升的速度，可以 1% 为单位在 1 〜 100 的范围内输入。
2 级控制时，轴速度为高速。
J: 负荷控制
设置是否要执行负荷控制。只有缓冲负荷不执行接触负荷后的负荷。
K: 目标负荷 (N)
输入目标负荷。以 0.1N 为单位在 1.0N 〜 49.0N 范围内输入。
