5-28
5
ASCII
y
确认使用新建的转换码文件是否可以执行转换。
1. 选择主画面工具栏的「转换」-「选择数据」。
显示「选择 CAD 数据」的对话框。
2. 指定 CAD 数据、BOM 数据、新建的转换码文件后，按 [OK] 按钮。
3. 返回主画面后，从画面上显示的 CAD 数据、BOM 数据、转换码文件列表中选择想要确认的转换码文件，
点击工具栏的「预览转换码文件」按钮。
4. 显示预览画面后，确认所指定的各项目中的字符串是否正确。
■ 贴装信息以外的选项卡
「取得行」的背景颜色以白色显示。
与在主画面的「转换面」栏中的指定相反的面即「取得行 ( 另一面 )」( 例如，在「转换面」中指定为「正
面」时背面用的行 ) 的背景颜色以淡蓝色显示。
「非取得行」的背景颜色以黄色显示。
另外，与「指定条件」或「除外条件」一致的行的 Op 字符颜色以蓝色显示，与「背面判定条件」一致
的行的 Op 字符颜色以红色显示。
■ 贴装信息
在贴装信息选项卡画面，除了前述的显示功能外，还有显示 BOM 数据的功能。使用 BOM 数据执行转
换处理时，会查找 CAD 数据中所记录的元件参照是否在 BOM 数据中有记录。如查找到有参照时，会
取得该元件的数据库名，显示在预览画面的贴装信息选项卡的 Parts 列。
预览画面
66540-S1-00
5-29
5
ASCII

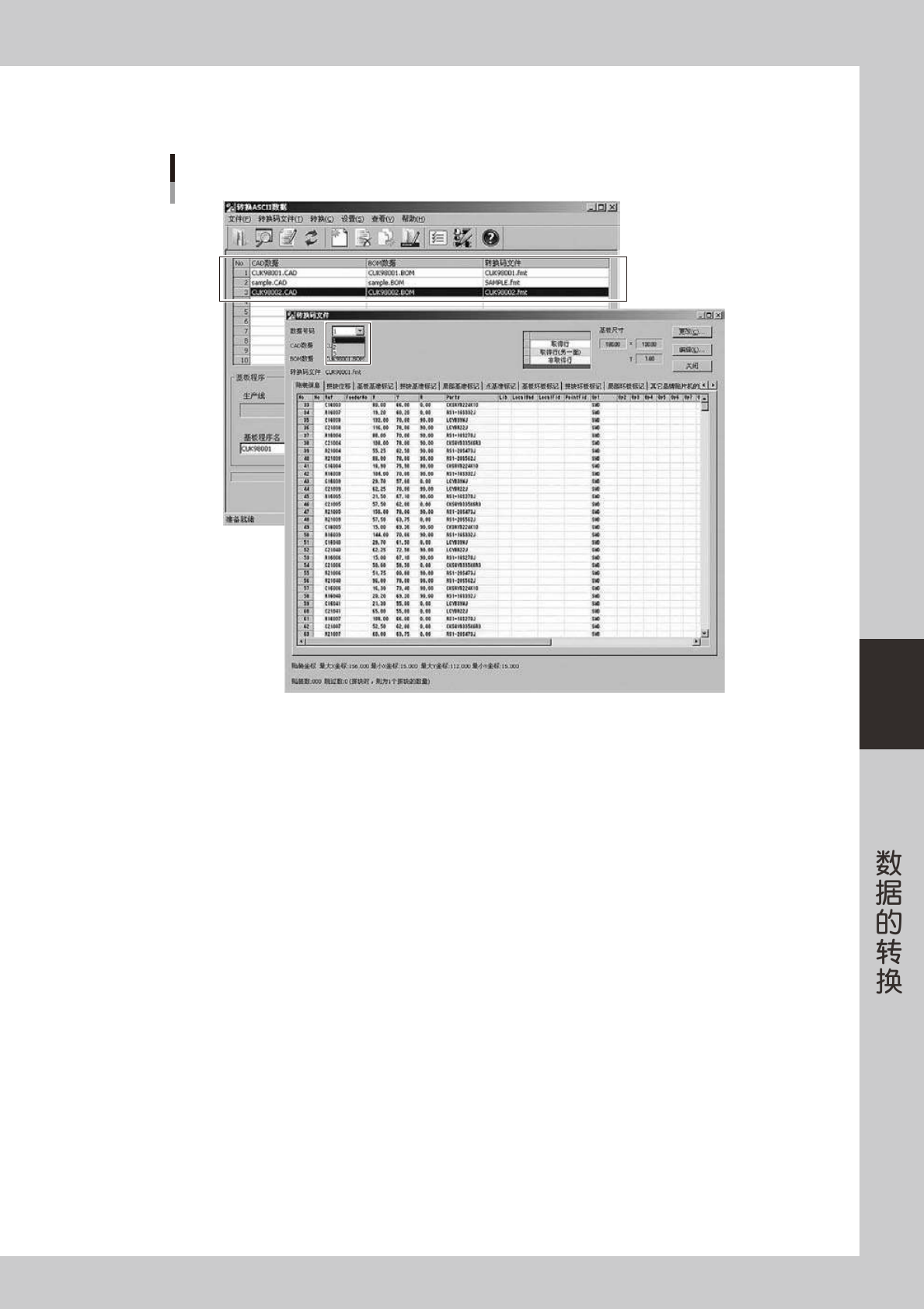

在主画面指定了多个 CAD 数据、BOM 数据、转换码文件时，在预览画面通过更改「数据号码」可以显
示其它转换码文件的预览画面。
打开其它预览画面
66541-S1-00
5. 如所指定的各项目中的字符串不正确时，可以按 [ 编辑 ] 按钮，打开「转换码编辑器」画面编辑转换码
文件后，按 [OK] 按钮。如保存转换码文件，则更改的内容会有效，并重新显示预览画面。
6. 如所指定的各项目中的字符串正确，则可以按 [ 关闭 ] 按钮，返回主画面。
转换码文件的新建至此结束。
5-30
5
ASCII
3.2 编辑转换码文件
1
打开「转换 ASCII 数据」的画面。
2
从「转换」菜单选择「选择数据」。
显示「选择 CAD 数据」的对话框。
3
指定 CAD 数据、BOM 数据和想要编辑的转换码文件。
如不需要 BOM 数据时，可以为空栏。如「转换码文件」栏里所指定的转换码文件，在新建时既使用了
CAD 数据又使用了 BOM 数据时，必须使用 CAD 数据和 BOM 数据才能编辑。
4

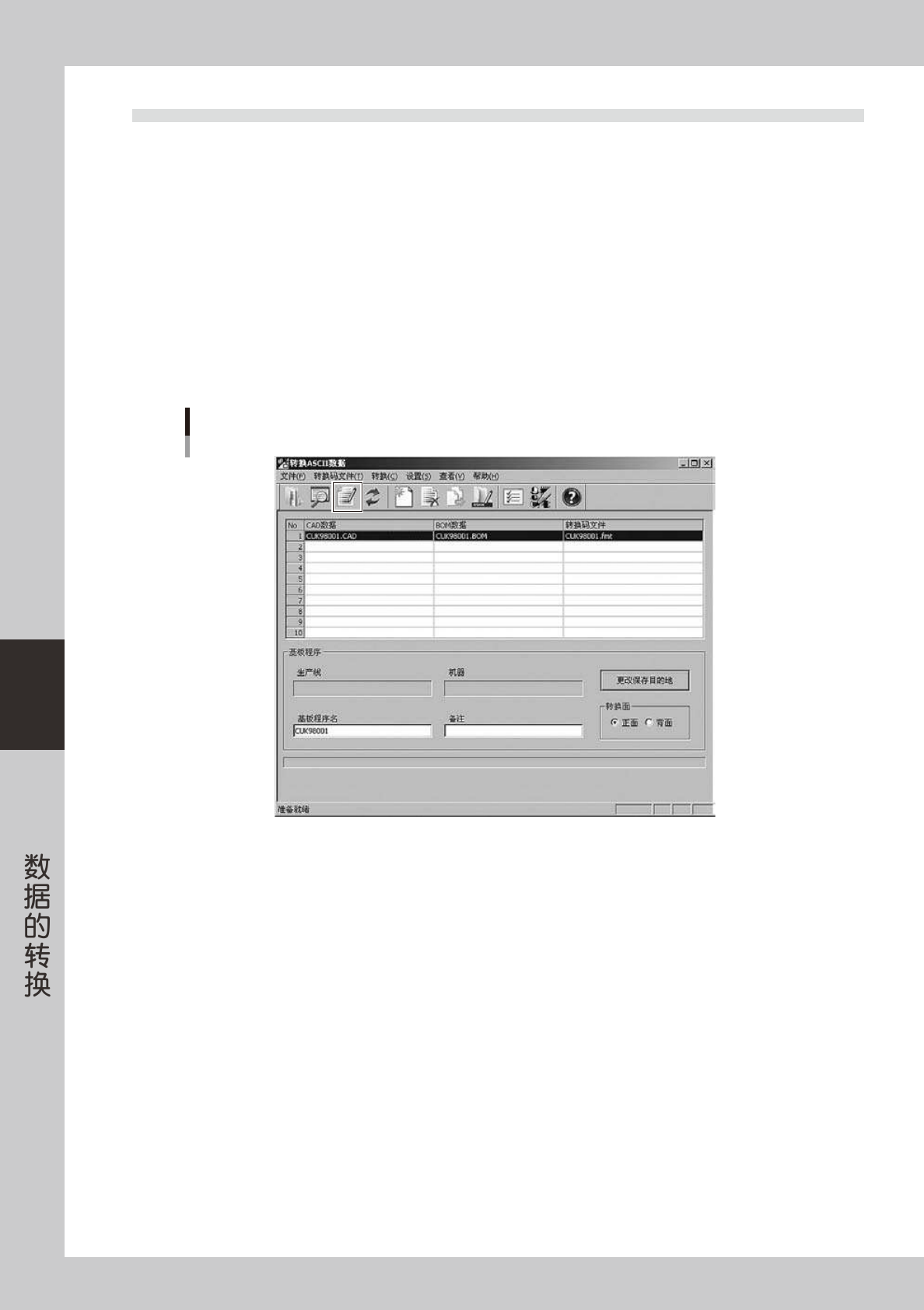

点击工具栏的 [ 修改转换码文件 ] 按钮。
与新建转换码文件时一样显示「转换码文件编辑器」对话框。
[修改转换码文件]的按钮
66542-S1-00
5
修改转换码文件。
修改完后，按 [OK] 按钮，保存转换码文件。如不想保存，可以按 [ 取消 ] 按钮。
转换码文件的编辑至此结束。
