6-63
6

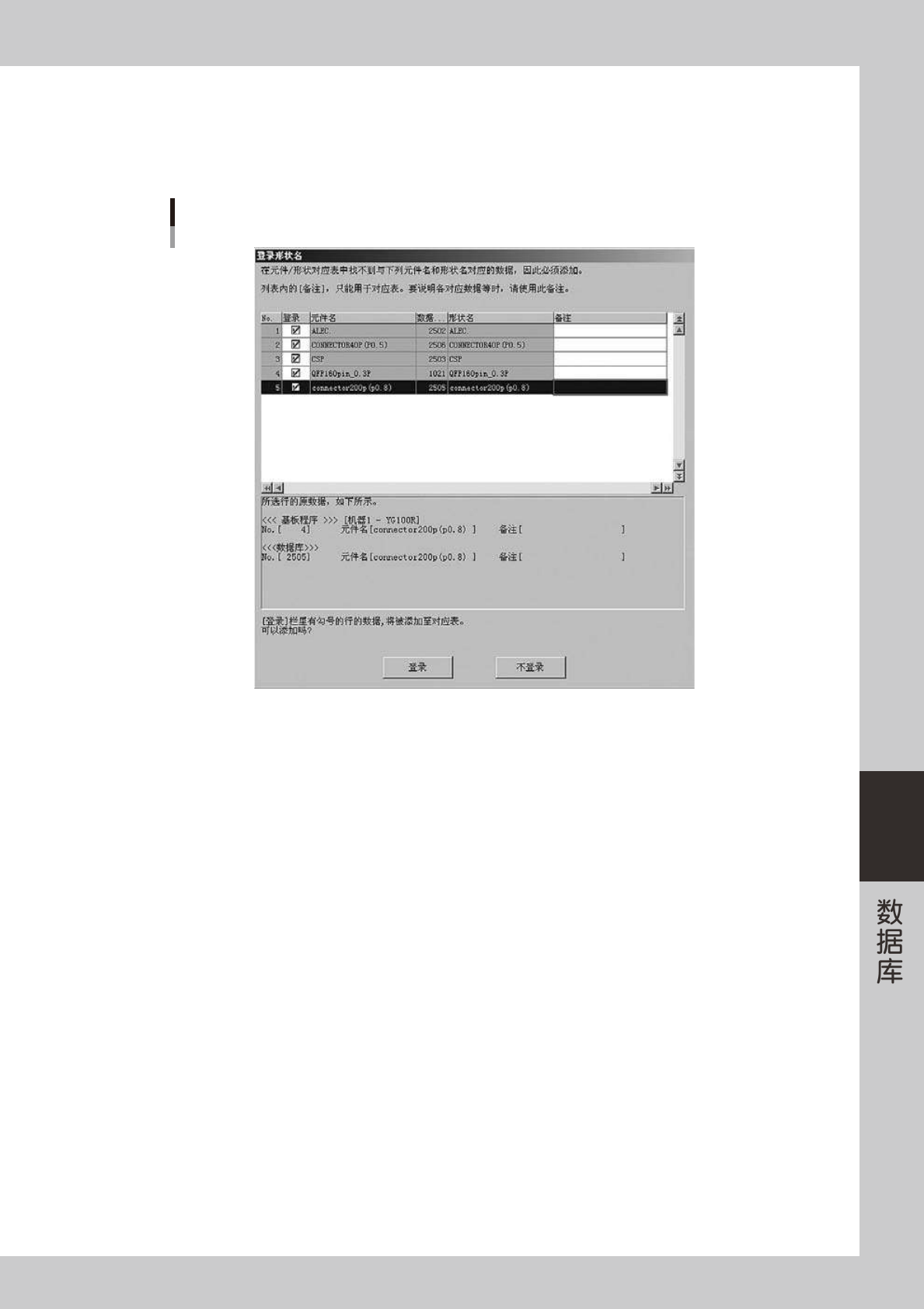

■元件名与形状名 ( 数据库名 ) 相同时
使用了数据库 ( 名称 ) 匹配时，基板程序上的元件名与相对应的数据库名一致。此时，通过执行数据库匹配可以以
元件名与形状名为同名的状态登录形状名。如元件 / 形状对应表中不存在此元件名 / 数据库名的组合时，执行数据
库匹配后会显示如下所示的「登录形状名」画面。
「登录形状名」画面
66653-S1-00
在此画面，勾选想要登录的数据的「登录」栏的选择框后按 [ 登录 ] 按钮。所选数据作为元件 / 形状对应数据被登
录并被写入元件 / 形状对应表文件内。执行数据库逆匹配时，同样也会启动此登录功能。
6-64
6

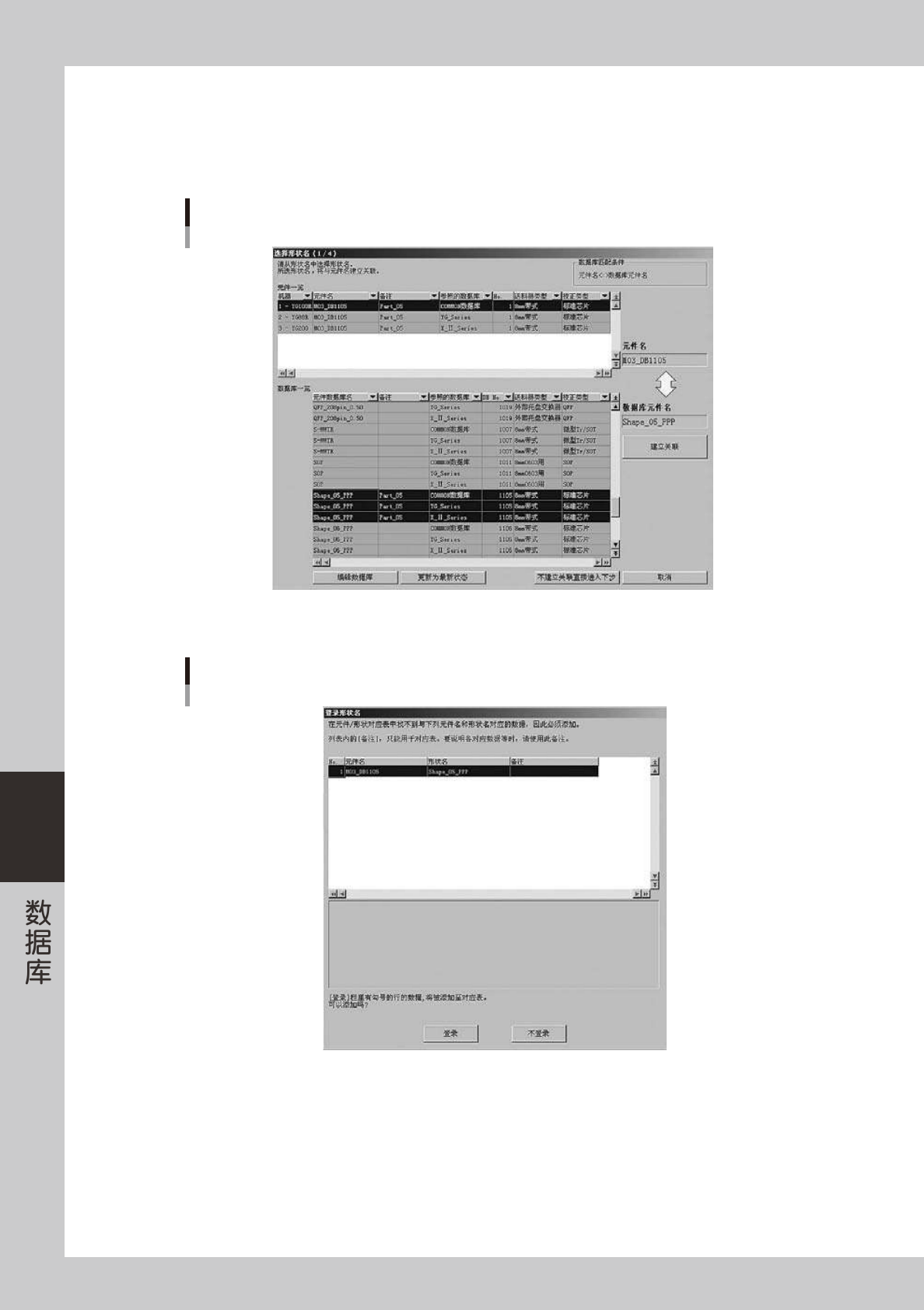

■元件与数据库的关联关系完全不存在时
如新添加的元件或之前一直没有使用数据库的元件，其与数据库之间应该没有建立任何关联关系。此时，必须选
择该元件并执行各形状数据库信息设置。如元件 / 形状对应表中不存在与元件名相对应的形状名时，会显示如下所
示的「选择形状名」画面。
「选择形状名」画面
66654-S1-00
在此画面，选择想要作为形状名建立关联的数据库后按 [ 建立关联 ] 按钮。显示确认是否登录形状名的画面。
「登录形状名」画面
66655-S1-00
在此画面，按 [ 登录 ] 按钮。列表中所显示的数据作为元件 / 形状对应数据被登录并被写入元件 / 形状对应表文件内。
执行各形状数据库逆设置、各形状数据库匹配 / 逆匹配时，也同样会启动此选择形状名和登录功能。
6-65
6

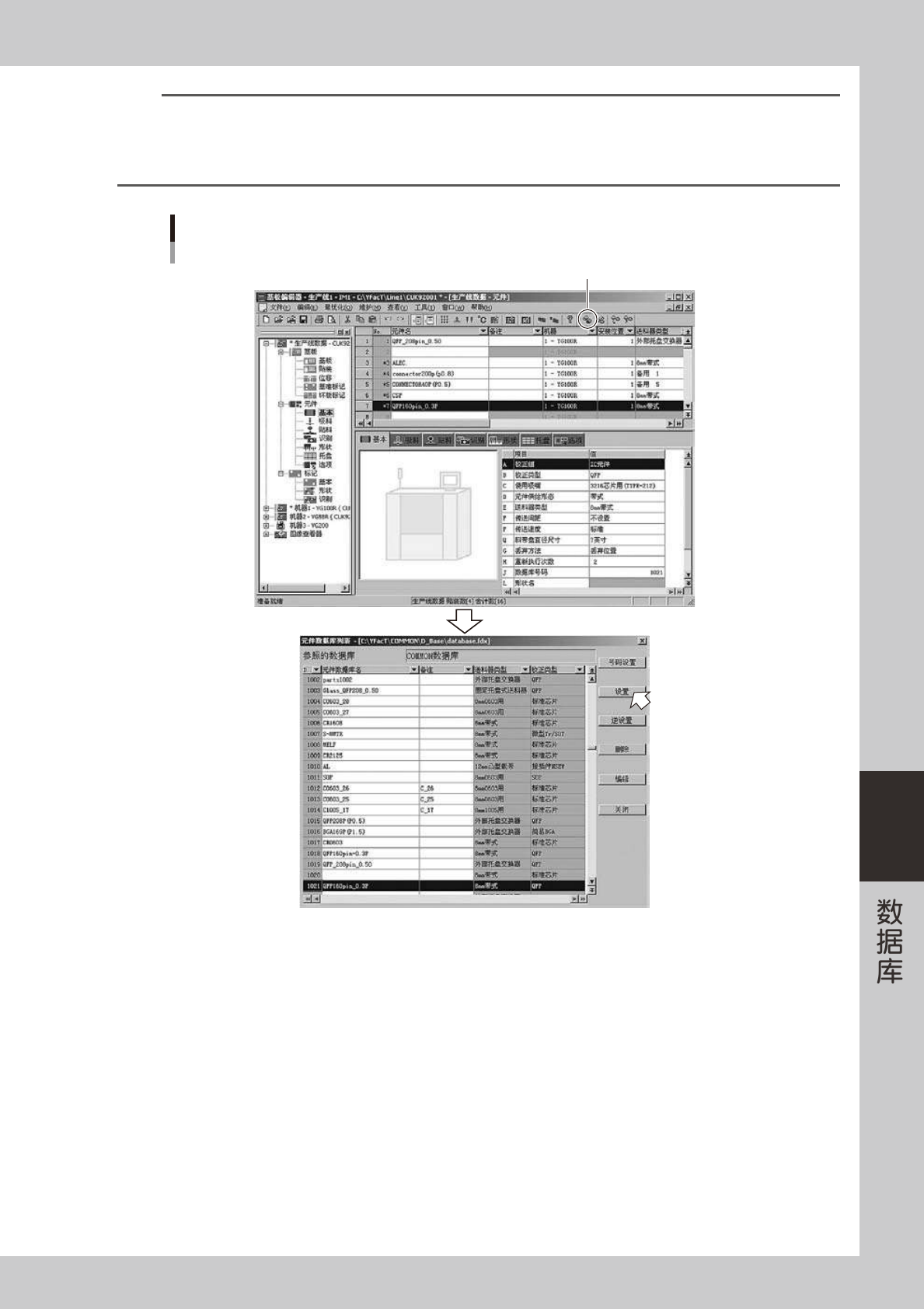

参考
元件与数据库的关联关系完全没有建立时，也可以从元件数据库列表画面登录元件 / 形状对应数据。
从基板编辑器的主视图列表中选择想要登录的元件后，打开「元件数据库列表」画面。从数据库列表中选择想要与所选元件建立关
联的数据库。如按「元件数据库列表」画面的 [ 设置 ] 按钮执行数据库设置，为使所选元件与所选数据库可以作为元件名 / 形状名
建立关联会显示「登录形状名」的画面。
从此按钮打开
「元件数据库列表」画面
66656-S1-00
