1-7

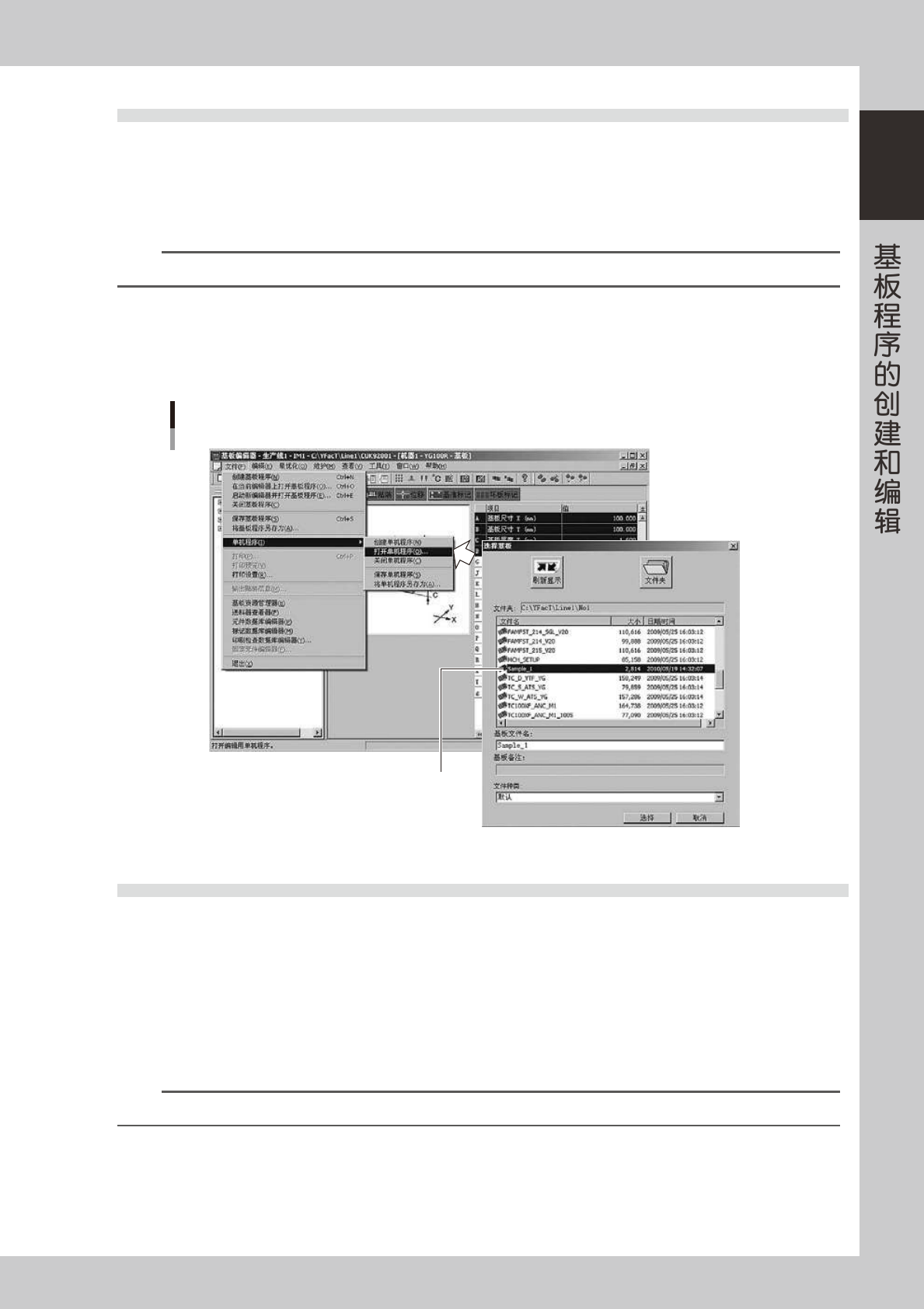

3.2 选择单机程序

以下，介绍打开、编辑已登录的单机程序的方法。

打开单机程序。

选择对象机器后，从「文件 (F)」菜单选择「单机程序 (I)」-「打开单机程序 (O)」。

打开「选择基板」的对话框画面。

参考

选择对象机器后还可以使用点击鼠标右键，显示右键菜单，选择「打开单机程序 (O)」的方法。

选择基板。

将光标移至要选择的基板名，点击 [ 选择 ] 按钮。

显示所选基板的设置画面。

选择单机程序

选择文件

66107-S1-00

3.3 删除单机程序

要删除已登录的单机程序，需利用「基板资源管理器」进行操作。

选择基板程序。

点击树状视图，使主画面显示要删除的基板程序。

选择要删除的基板程序。

删除基板程序。

1. 从「编辑 (E)」菜单选择「删除 (D)」。

参考

可以点击鼠标右键，显示右键菜单后选择相关命令。

2. 显示确认对话框。

点击 [ 确定 ] 按钮，所选基板被删除。

1-8

 4.建立基板信息

基板信息中需设置基板的形状、生产方法、元件的贴装位置等参数。

基板参数的构成

·No.

·图样名

·跳过

·X、Y、R

·元件号码

·元件名

·Head

·坏板标记

·基准标记

·原拼块号码

·No.

·图样名

·种类

·跳过

·X、Y、R

·原拼块号码

·No.

·图样名

·跳过

·X、Y、R、Z

·模式

·号码/胶液量

·名称

·Head

·坏板标记

·基准标记

·高度校正

·动作流程

·组前头

·贴装顺序

·监控屏

·号码

·图样名

·种类

·参考

·X1、Y1

·标记1

·X2、Y2

·标记2

·原拼块号码

·No.

·图样名

·种类

·参考

·X、Y

·标记

·原拼块号码

·No.

·图样名

·跳过

·胶液量

·Head

·动作流程

·X、Y、R

·标记

·校正

·号码

·备注

·模式

·参考

·标记

·X、Y

·No.

·图样名

·跳过

·胶液量

·Head

·动作流程

·X、Y、R

·基准标记

·坏板标记

·基板尺寸XY(mm)

·基板厚度(mm)

·备注

·基板固定方法

·固定开始计时(秒)

·传送开始高度(mm)

·传送带空转计时(秒)

·图像处理校正

·负压确认

·重新执行方式

·提前取料

·盘装元件优先

·点胶检查

·自动试打点

·传送装置电机速度(%)

·运行模式

·引脚翘起检出

·传送装置Y轴速度

·传送方法

　etc.

基板

65101-S1-00

参考

根据规格，显示的参数内容不同。

1-9

4.1 基板参数

打开树状视图「基板」-「基板」( 或主视图的「基板」选项卡 ) 画面，确认或设置基板参数。

基板参数画面

66109-S1-10

参考

显示的项目，根据规格的不同而不同。

在双轨贴片机中，可以使用以下贴装模式进行生产。

贴装模式内容

两轨并行贴装前侧贴装头只贴装前侧轨道的基板，后侧贴装头只贴装后侧轨道的基板。

两轨交替贴装依次交替贴装前侧轨道和后侧轨道的基板。

‧

合并非合并基板程序创建合并基板程序时，根据元件的安装位置自动决定贴装模式。

‧

贴装模式虽然显示在基板信息中，但无法用手动方式更改。如要更改贴装模式，必须执行最优化。

在双轨贴片机中，可以对各机器分别指定传送模式进行生产。

传送模式内容

异步传送各轨道分别按各自的时机开始和结束贴装。

同步传送

使两条轨道开始和结束贴装的时机同步。

贴装模式为「两轨交替贴装」时无法使用。此时，会显示数据检查错误的错误警告。

‧

传送模式显示在基板信息中，可以用手动方式更改。

贴装模式/传送模式

661C0-S1-00
