1-31 1 5.2 基本参数 点击详细视图的「基本」选项卡。 基本参数 66121-S1-00 参考 根据规格，有不显示的项目。 5.2.1 各机器通用的参数 A: 校正组 从「芯片元件」 、 「Ball 元件」 、 「IC 元件」 、 「接插件元件」 、 「特殊元件」中选择。 B: 校正类型 指定元件的种类。 ■ 芯片元件 · 标准芯片 不检查元件的引脚而是检出元件的 4 角，并根据检出的 4 角算出中心位置和倾…
1-30
1
5.1 创建步骤
点击树状视图「元件」图标下的「基本」图标，打开如下图所示的元件信息画面。以下，介绍在主视图输入「元
件名」、「备注」，在详细视图中设置各项参数的方法。
1

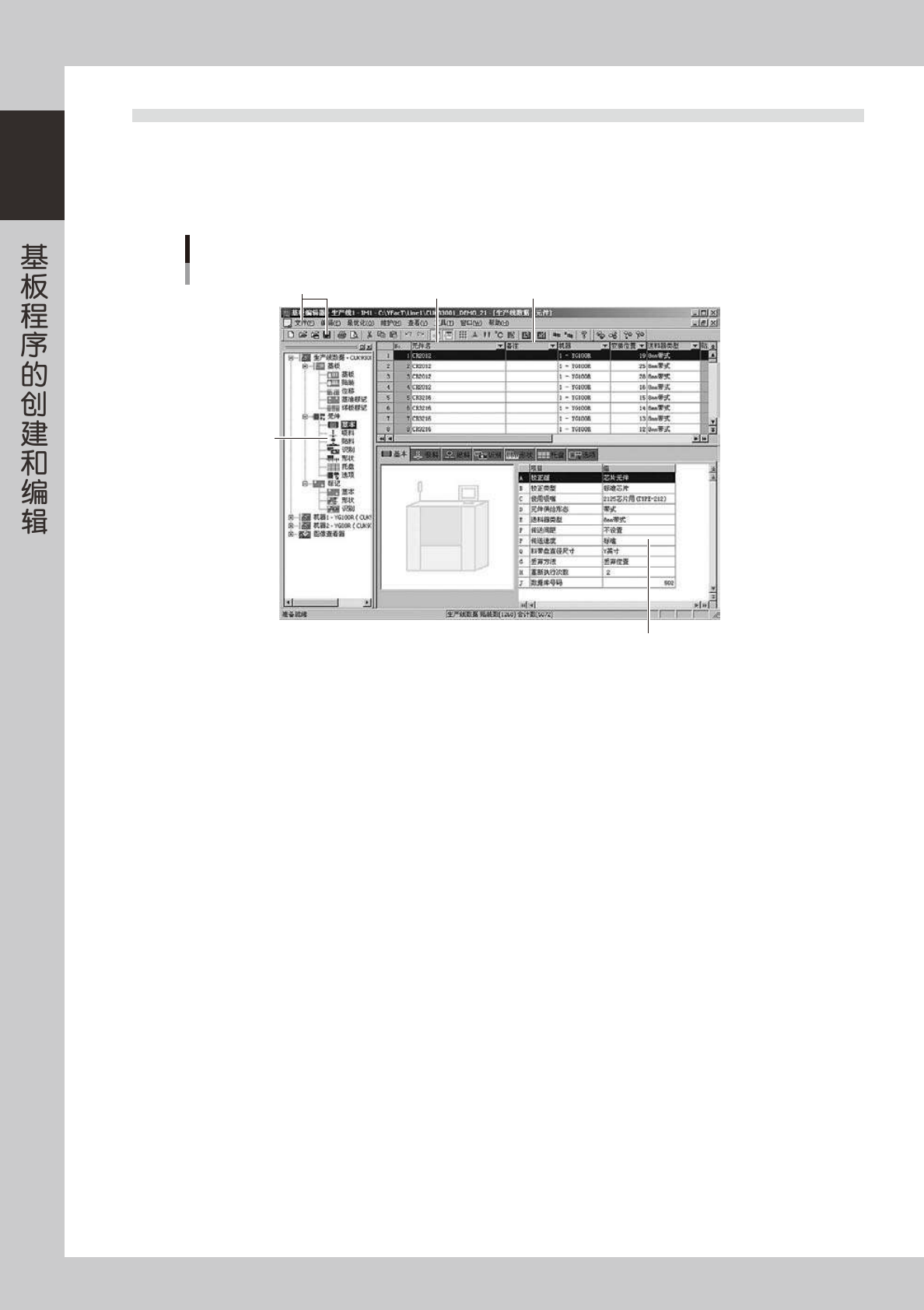

点击树状视图的「元件」，打开元件参数画面。
Step 1
Step 2
Step 3
Step 4
Step 6
元件参数画面
66120-S1-00
2
输入「元件名」。
以半角英文数字在「元件名」栏中输入 19 字以内的印刷在料带盘或元件上的名称，输入名称时不能使用
空格。
3
输入「备注」。
根据需要输入备注内容 ( 也可以不输入 )。
4
设置参数。
分别选择「基本」、「吸料」、「贴料」、「识别」、「形状」等选项卡，在各选项卡画面下部的列表中设置参数。
5
反复上述操作。
对要贴装在基板上的所有元件实施上述操作。
6
保存数据。
从「文件 (F)」菜单选择「保存基板程序 (S)」或点击工具栏的 [ 保存基板程序 ] 按钮，保存数据。
1-31
1
5.2 基本参数

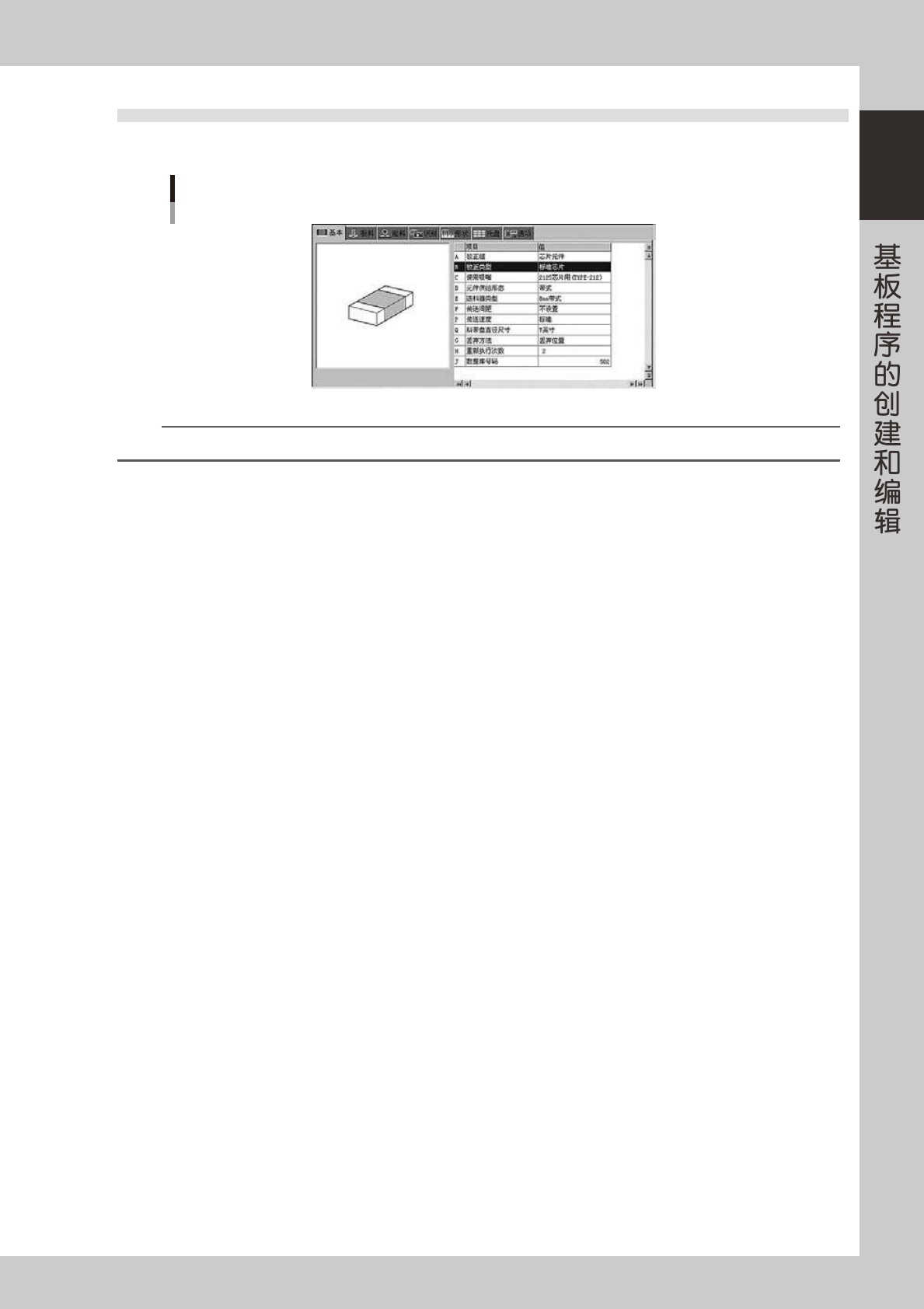

点击详细视图的「基本」选项卡。
基本参数
66121-S1-00
参考
根据规格，有不显示的项目。
5.2.1 各机器通用的参数
A: 校正组
从「芯片元件」、「Ball 元件」、「IC 元件」、「接插件元件」、「特殊元件」中选择。
B: 校正类型
指定元件的种类。
■ 芯片元件
·标准芯片
不检查元件的引脚而是检出元件的 4 角，并根据检出的 4 角算出中心位置和倾斜度。识别方形芯片元件时，设置为「标准
芯片」。如此设置无法顺利完成识别时，可以试用「特殊芯片」或「极小芯片」的设置进行识别。
·MELF 芯片
MELF 芯片专用的设置。
·裸芯片
裸芯片专用的设置。
·圆柱型芯片
适用于圆柱型且形状上没有方向性的元件。
·特殊芯片
在「标准芯片」中添加了识别「引脚宽度」参数的设置。识别外形宽度和引脚宽度不同的元件时选择。如此设置无法顺利
完成识别时，可以试用「2 端子」的设置。
·极小芯片
针对识别元件时，反光部分的尺寸比元件实际尺寸小的芯片设置的。尤其适用于 0603 等小型芯片。
1-32
1
■ Ball 元件
·简易 BGA
BGA 元件专用的设置。此设置只检查球的端子数，不检查 BGA 端子的位置和缺损。
·BGA
BGA 元件的专用设置。此设置既可以编辑 BGA 端子的位置，也可以检查端子的缺损。
·简易倒装芯片
倒装芯片的专用设置。
·倒装芯片
可以编辑随意球的倒装芯片专用的设置。
■ IC 元件
·2 端子
在「标准芯片」中添加了识别「引脚宽度」和「引脚长度」参数的设置。识别方型芯片时，如使用「标准芯片」和「特殊
芯片」设置无法完成识别时，选择此设置。
·微型 Tr/SOT
适用于 N、S 方向中存在相同形状的引脚，但各方向的引脚数量不同的元件。
·P-Tr
与「微型 Tr/SOT」相同，适用于 N、S 方向中存在引脚，但各方向的引脚数量及引脚形状不同的元件。
·SOP
适用于 E、W 方向中存在相同形状的引脚、各方向的引脚数量相同、引脚超出封装外侧的元件。
·SOJ
与「SOP」相同，适用于 E、W 方向中存在相同形状的引脚，各方向的引脚数量相同的、引脚没有超出封装外侧的元件。
·QFP
N、S、E、W 的 4 个方向中存在相同形状的引脚，相对引脚的数量 (N 与 S 或 E 与 W) 相同，引脚超出封装外侧的元件。
·PLCC
与「QFP」相同，适用于 N、S、E、W4 个方向中存在相同形状的引脚，相对引脚的数量 (N 与 S 或 E 与 W) 相同，引脚
没有超出封装外侧的元件。
·引脚缺损
适用于被设置为「接插件 NSEW」的元件类型中引脚缺损的元件。引脚的缺损在各个方向设置。
■ 接插件元件
·接插件 E
相同形状的引脚只在 E 方向存在的元件专用。
·接插件 NSEW
适用于 N、S、E、W4 个方向都存在引脚，各方向的引脚数量和形状都不相同的元件。但是，各个方向可以设置的引脚
形状只有 1 种。
·不规则接插件
「接插件 E」存在「引脚缺损」时设置。
