4.6 坏板标记参数
4.6.1 坏板标记功能
坏板标记功能，是在基板上某个指定的点贴上标记 ( 坏板标记 )，机器通过对此标记的识别，取消贴装电子元件的
功能。
没有检出坏板标记时贴装元件
坏板标记功能
检出坏板标记时不贴装元件
65115-S1-00
坏板标记大致可分为以基板程序为单位设置和以贴装数据为单位设置的 2 种类型。根据功能，又分为基板坏板标记、
拼块坏板标记、局部坏板标记等 3 种类型。
■基板坏板标记
分别在每张基板上设置坏板标记，用于贴片机判断是否进行坏板标记查找作业。例如，含有不良拼块的基板与没有不良拼块
的基板混合在一起被送入传送装置时，如果对所有拼块的坏板标记都进行查找的话，会很浪费时间。此时，如果使用基板坏
板标记功能，只在识别到基板坏板标记时才进行坏板标记的查找作业，如果没有识别到基板坏板标记就无条件地对所有拼块
进行元件贴装作业。
■拼块坏板标记
分别在每块拼块上设置坏板标记，使贴片机跳过已检测到坏板标记的拼块的贴装作业。例如，由 A、B、C、D4 枚拼块构成
的拼块基板中，如果 B 块拼板不良，便在基板上贴上 B 块拼块用的坏板标记。贴装开始前，贴片机查找所有拼块中的坏板标记，
取消识别到坏板标记的 B 块拼板的贴装作业，只对 A、C、D 拼块执行元件贴装作业。
c
注意
拼块坏板标记功能，只有在位移信息中设置了「拼块基准」的基板程序 ( 使用拼块位移功能的拼块基板程序 ) 中才可以使用。
■局部坏板标记
分别在每个贴装数据中设置坏板标记，当贴片机检出坏板标记时就会跳过该位置的元件贴装。
1-24
1
■坏板标记的作业流程
用流程图表示设置基板坏板标记和拼块坏板标记时坏板标记功能的作业流程。
对此拼块
不贴装元件
对此拼块
贴装元件
对所有拼块
贴装元件
开始
查找基板坏板标记
检出 没有检出
查找拼块坏板标记
坏板标记作业的流程
检出 没有检出
65114-S1-00
4.6.2 坏板标记参数的设置
打开树状目录「基板」－「坏板标记」( 或主画面的「坏板标记」图标 ) 画面。
要使用坏板标记功能，必须先设置坏板标记。坏板标记以 2 点或 4 点为 1 组，各标记的形状可以不必相同。要使
用坏板标记数据，必须预先在标记信息中进行登录。( 参阅本章「6. 建立标记信息」。)
4
1
5 6 7
8
2
3
坏板标记参数画面
9
66114-S1-10
1. 基板、拼块、局部
坏板标记功能大致分为以下 3 种。以基板为单位设置的「基板」坏板标记；以拼块基板的拼块为单位设置的「拼块」坏板标记；
以贴装数据为单位设置的「局部」坏板标记。要使用时，从要使用的坏板标记功能的下拉框中选择「使用」。
2. 基板
在参数列表中的首行，设置基板坏板标记。
3. 拼块
在参数列表中的第 2 行，设置拼块坏板标记。
1-25
1
4. 图样名
输入坏板标记的名称。( 第 1 行和第 2 行不能输入。)
5. 种类
坏板标记功能的种类由机器指定。( 不可更改 )
6. X、Y
输入坏板标记距离基板原点的 XY 坐标。
7. 标记
输入坏板标记中使用的标记号码 ( 在标记信息中已登录的标记 )。
8. 排序
显示坏板标记识别顺序的设置。
从「工具 (T)」菜单的「坏板标记 (A)」选择「排序 (S)」，显示「坏板标记识别排序设置」画面后，进行设置。
参考
此功能，根据规格可以进行设置。

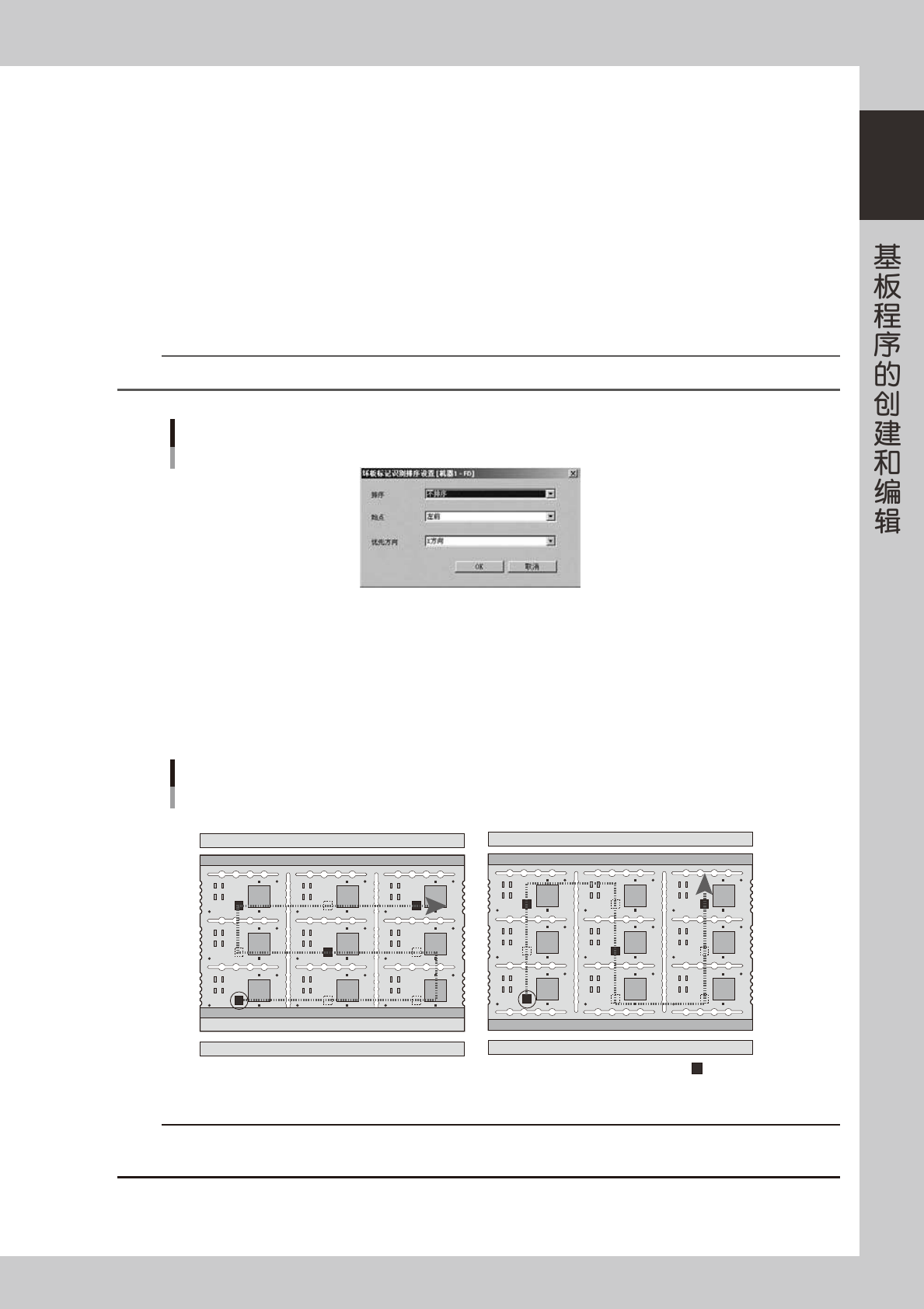

坏板标记识别顺序的设置画面
66115-S1-00
· 排 序
从「不排序」、「最快查找标记」中选择。
· 始 点
设置最初识别的局部坏板标记。
· 优先方向
设置识别基板的方向。
举例说明坏板标记的排序设置
将始点设置在左前方
坏板标记
优先方向设置为Y方向优先方向设置为X方向
65115-S1-00
n
要点
即使设置了坏板标记的识别顺序，坏板标记画面的显示也不会发生变化。
但开始生产时，会自动适用在此所设置的坏板标记识别顺序。
9. 原拼块号码
执行拼块扩展 ( 有参考数据 ) 时，被扩展的各个拼块会自动被分配拼块号码，此栏显示该号码。有关拼块扩展 ( 有参考数据 )，
参照本章「8.1.3拼块位移的扩展」。
