1-13
1
4.2 贴装参数
打开树状视图「基板」-「贴装」( 或主视图的「贴装」选项卡 ) 画面。
在贴装参数中设置贴装位置、贴装元件号码等与贴装相关的数据。
参考
此参数，根据规格显示或不显示，「基板」参数的运行模式只有设置为「贴装 / 正式点胶」时才显示。
1
12
32 4 5 7 8 96

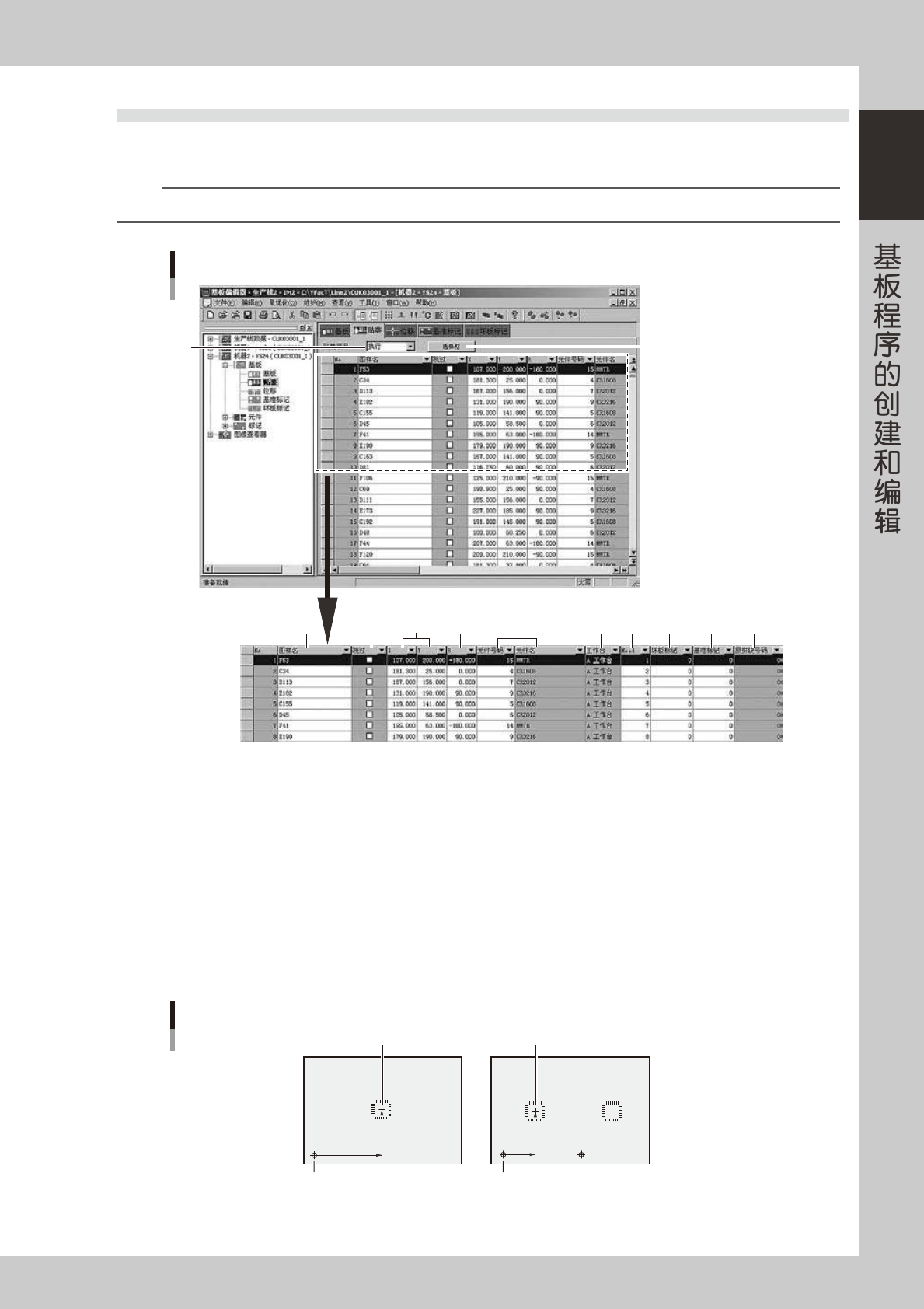

贴装参数画面
10 11
66110-S1-10
1. 执行 / 跳过
显示是否对基板执行元件贴装的设置。如设置为「跳过」，将不执行元件的贴装，只实施通过运行。
2. 图样名
输入印刷在基板上的电路名 ( 例如 R23，U12 等 )。
3. 跳过
不想贴装的数据，选中其选择框。
4. X、Y
如果是 1 张整块基板，输入从基板原点至贴装中心位置的坐标数据 ; 如果是拼块基板，输入从基准拼块至贴装中心位置的坐
标数据。如果是示教输入，参考下图。
贴装中心位置
基板原点和贴装中心位置
基板原点
拼块反复No.1
第一拼块 第二拼块
65104-S1-00
1-14
1
5. R 数据
输入元件贴装角度。吸料角度 ( 元件参数 ) 为 0 度时，根据元件包装外形输入旋转角度。吸料角度为 90 度或 -90 度时，参照
下表输入。下表为俯视图，逆时针旋转为“＋”，顺时针旋转为“－”。
吸料角度
元件包装外形
贴装角度
65105-S1-00
6. 元件号码、元件名
输入贴装元件的元件号 ( 元件信息的数据 No.)。只要输入元件号，与之相对应的元件名便会自动输入。
7. 工作台
显示贴装工作台。
8. Head
输入贴装时使用的贴装头号码。
9. 坏板标记
输入此贴装数据所用的局部坏板标记的号码。只有在「坏板标记」画面将「局部」设置为「使用」时，坏板标记功能才有效。
如果不使用此功能，输入「0」。
10.基准标记
输入此贴装数据使用的点 / 局部 /4 点基准标记的号码。只有在「基准标记」画面将「局部」设置为「使用」时，基准标记功
能才有效。如果不使用此功能，输入「0」。
11.原拼块号码
执行拼块扩展 ( 有参考数据 ) 时，被扩展的各个拼块会自动被分配拼块号码，此栏显示该号码。有关拼块扩展 ( 有参考数据 )，
参照本章「8.1.3拼块位移的扩展」。
12.[ 选择框 ] 按钮
此按钮可以使跳过栏的选择框切换为可编辑状态。一般，跳过栏呈灰色而无法编辑，只有点击 [ 选择框 ] 按钮后才可以编辑。
1-15
1
4.3 动作流程参数
打开树状视图「基板」-「动作流程」( 或主视图的「动作流程」选项卡 ) 画面。
动作流程参数中设置贴装位置、贴装元件的号码等与贴装有关的数据。只有当「基板」参数的运行模式设置为
「动作流程」时才有效。
参考
此参数，根据规格有不显示的情况。
1 2
3 4 5 6 7
动作流程参数画面
66111-S1-00
1. Z
要指定 3 维坐标时使用。贴装、点胶作业时有效。
2. 模式
从「元件」、「检查」、「打点」、「动作」中选择，与「号码 / 胶液量」配套使用。
· 元件 ：用于贴装、针浸胶作业。此时，「号码 / 胶液量」栏的数值为元件数据号码。
· 检查 ：用于打点、贴装元件的检查作业。此时，「号码 / 胶液量」栏的数值为标记数据号码。
· 打点 ：用于正式点胶作业。此时，「号码 / 胶液量」栏的数值显示的是胶液量。
· 动作 ：用于特殊动作 ( 定制规格 )。此时，「号码 / 胶液量」栏的数值是动作号码。
n
要点
如果动作号码指定为 0，则不执行任何动作，只进行参照。
基准标记识别、坏板标记识别、高度校正等功能有效。
