设置方法
1
设置使用自动决定料架号码功能。
在「最优化设置」画面，勾选「执行自动决定料架号码」的选择框。
n
要点
「执行自动决定料架号码」的默认设置为非勾选状态。

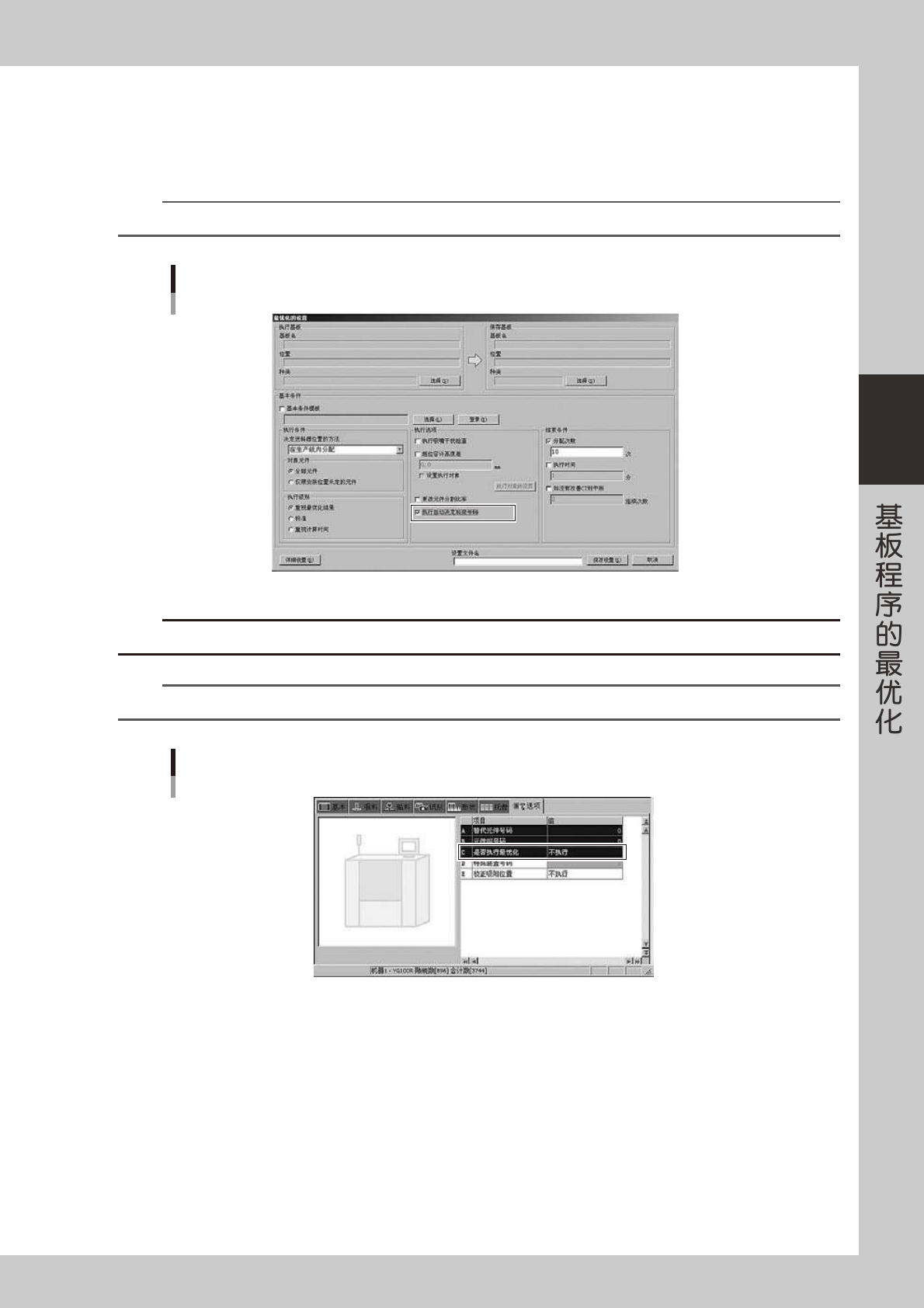

自动决定料架号码的设置
66342-S1-00
c
注意
对「元件」-「选项」选项卡画面的「是否执行最优化」的设置为「不执行」的盘装元件，不会自动决定料架号码。
n
要点
要按元件分别设置是否使用自动决定料架功能时，可以使用「元件」-「选项」选项卡画面的「是否执行最优化」参数。
「元件」-「选项」选项卡画面
66343-S1-00
3-18
3
2
使用本功能执行最优化后，下图所示参数的设定值被更改。

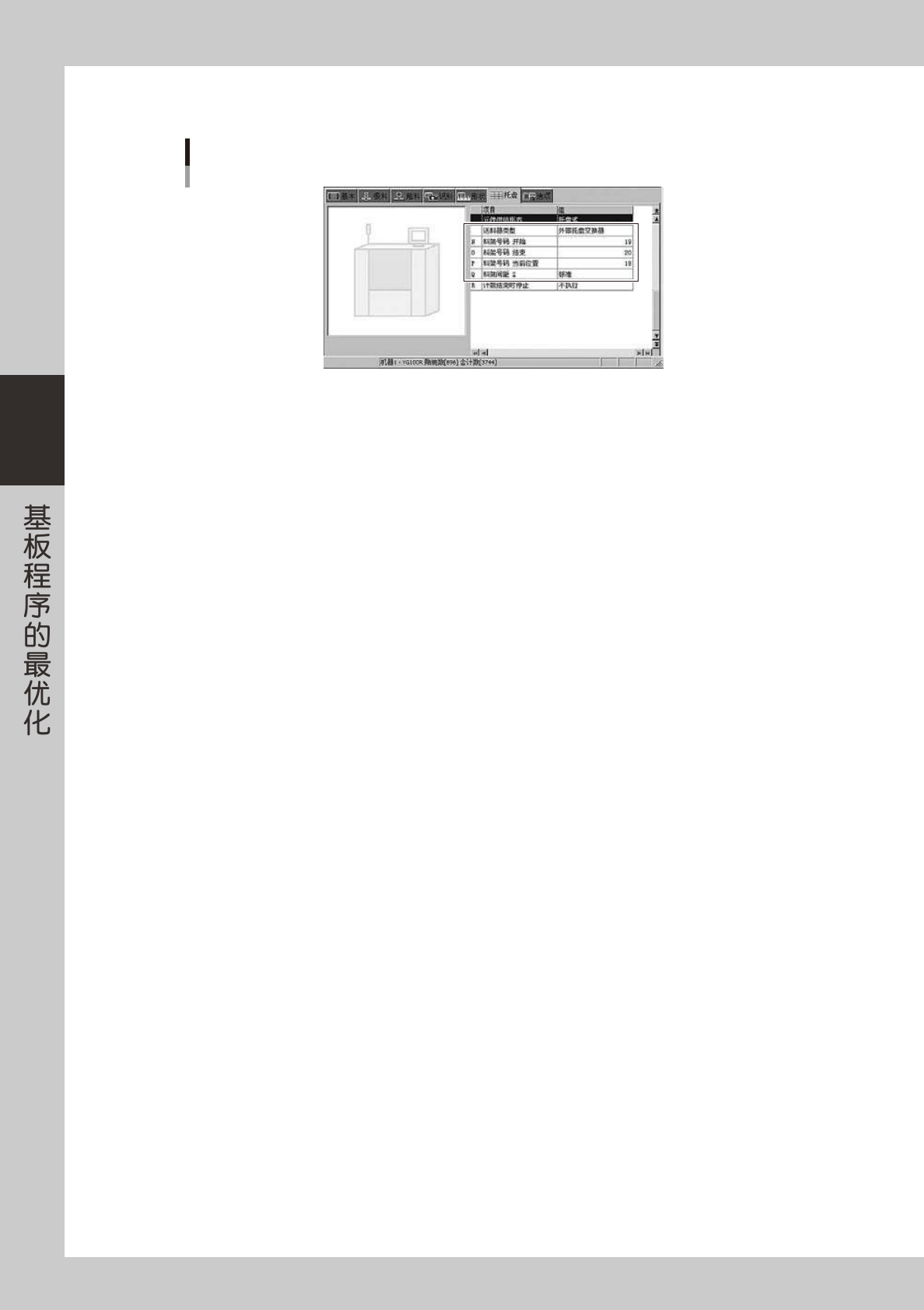

「元件」-「托盘」选项卡画面
66344-S1-00
‧
送料器类型
自动设置为自动托盘交换器或外部托盘交换器。
( 如生产线内既有自动托盘交换器又有外部托盘交换器时，自动设置为由最优化所分配的托盘交换器。)
‧
料架号码开始
自动设置为装盘装元件的料架的开始层数。
‧
料架号码结束
自动设置为装盘装元件的料架的结束层数。
‧
料架号码当前位置
料架号码当前位置被设置为与「料架号码开始」相同的号码。
‧
料架间距 Z
从基板编辑器的树状视图的「元件」-「形状」-「外形尺寸元件厚度」、「元件」-「托盘」-「托盘厚度」和机器设置的「机
器数据」-「托盘交换器」-「位置坐标」-「料架间距」判断，自动设置为标准、双重间距或三重间距。
3-19
3
3.3 详细条件的设置
以下，介绍执行最优化时要参照的详细条件的设置方法。
按 [ 详细设置 (D)] 按钮，打开「最优化的详细设置」画面后设置条件。

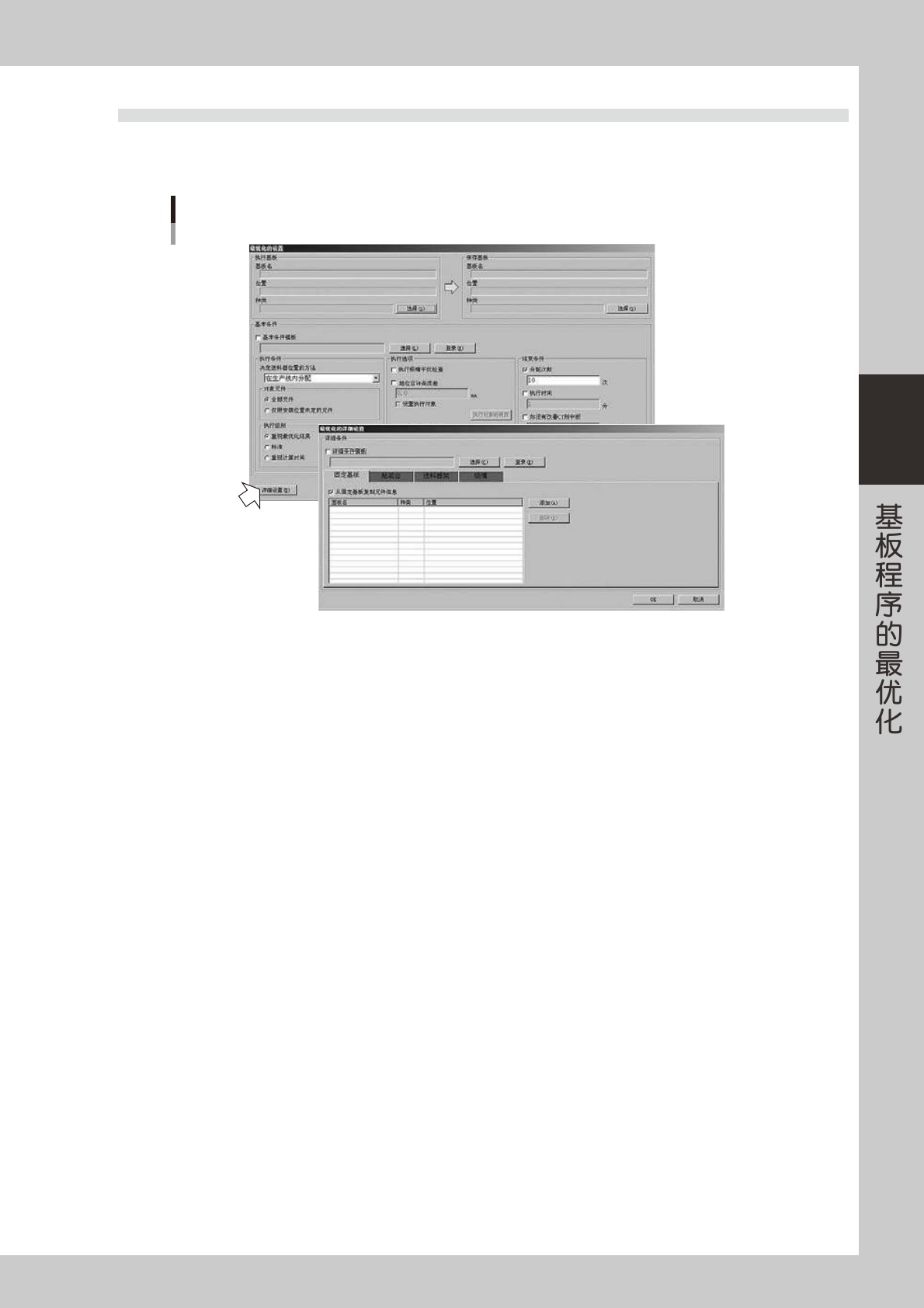

详细条件的设置画面
66311-S1-00
分别打开「固定基板」、「贴装台」、「吸嘴」选项卡设置必要条件。
