1-91
1

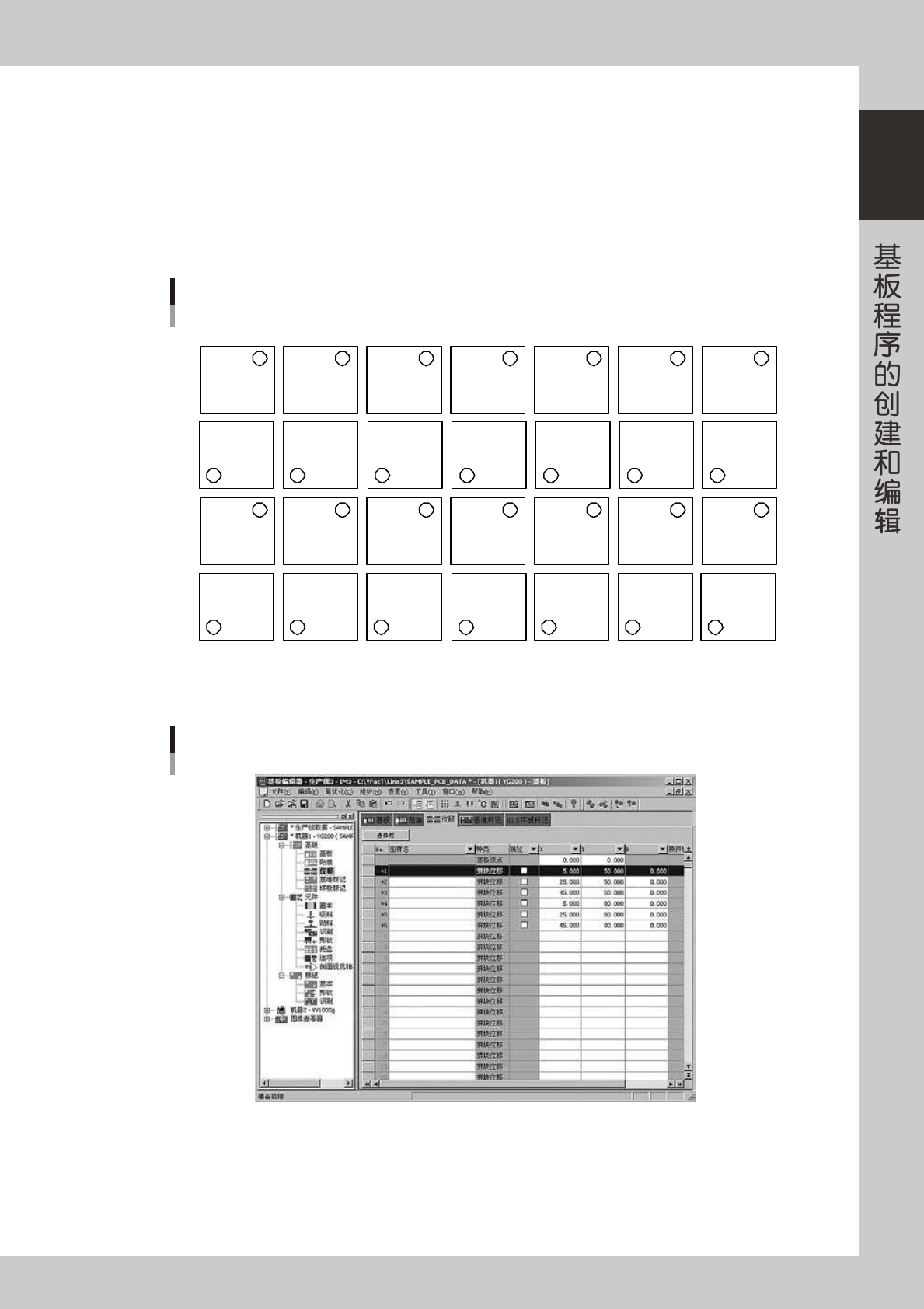

8.1.2 对已扩展的数据执行间距扩展
■命令概要
‧
在已有位移信息存在的状态下，可以再次执行间距扩展在最终行之后添加创建数据。
‧
在已有位移信息存在的状态下，可以对部分位移信息重新执行间距扩展。
通过此操作，可以如下图所示提高基板程序的创建效率 ( 奇数栏执行间距扩展 + 偶数栏另行执行间距扩展 + 一次性
置换偶数栏的 R)。
基板的程序创建效率
65148-S1-00
■命令详细内容
生产线数据
66173-S1-00
1-92
1

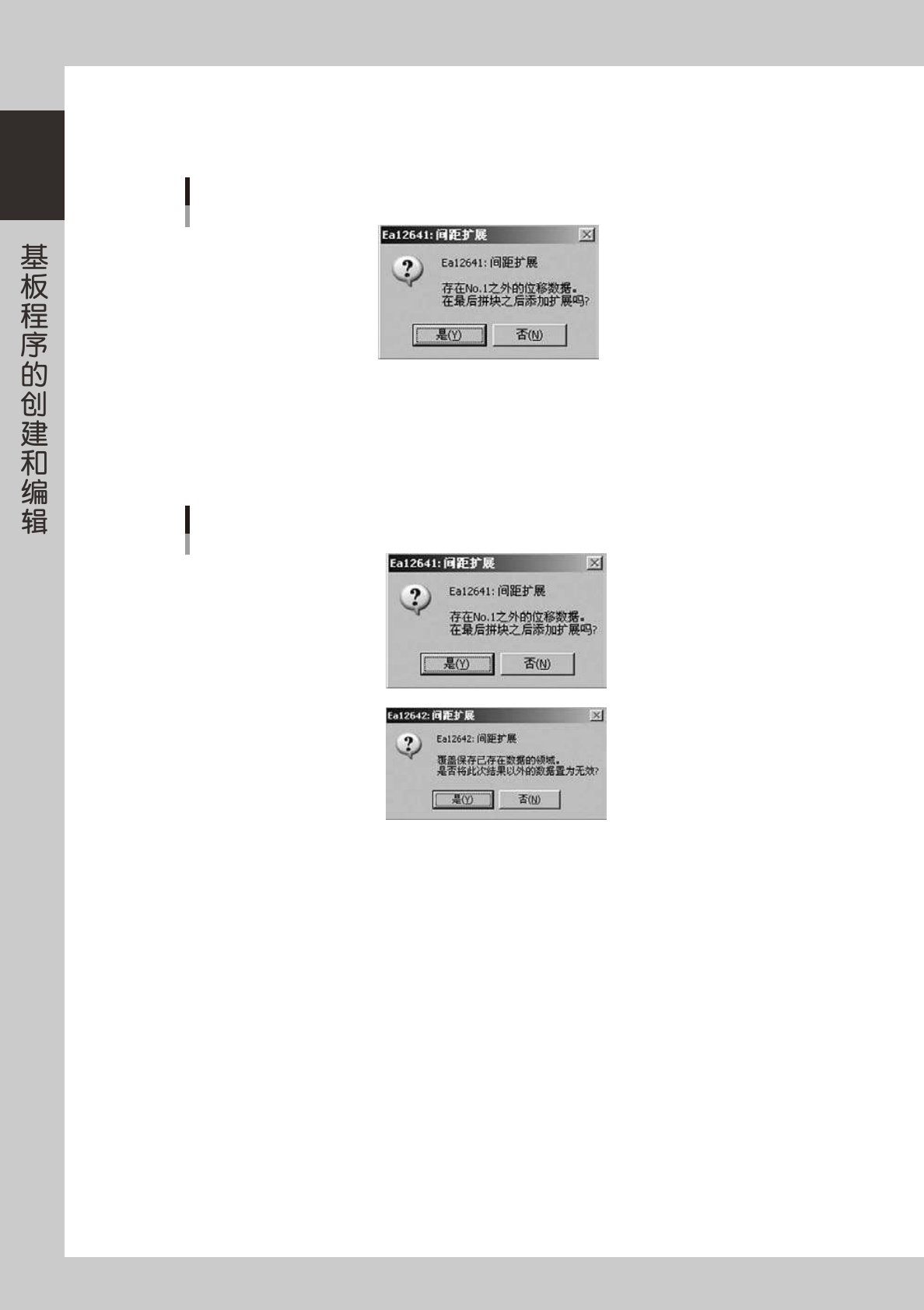

■「添加型间距扩展」
如上图所示，已有位移信息存在时，可以在最终行之后添加间距扩展数据。选择间距扩展后，显示如下图所示对
话框。选择 [ 是 ] 按钮，则在最终行之后添加数据。
添加型间距扩展
66174-S1-00
■「部分间距扩展」
如上图所示，已有位移信息存在时，可以对部分数据覆盖保存间距扩展数据。选择间距扩展，显示如下所示上侧
的对话框。选择 [ 否 ] 按钮，显示如下所示下侧的对话框。选择 [ 是 ] 按钮，所有数据被更新。选择 [ 否 ] 按钮，
保留当前的信息，更新任意 ( 从当前所选的行开始，到在此后的对话框中所指定的部分为止 ) 的位移信息。
部分间距扩展
66175-S1-00
1-93
1

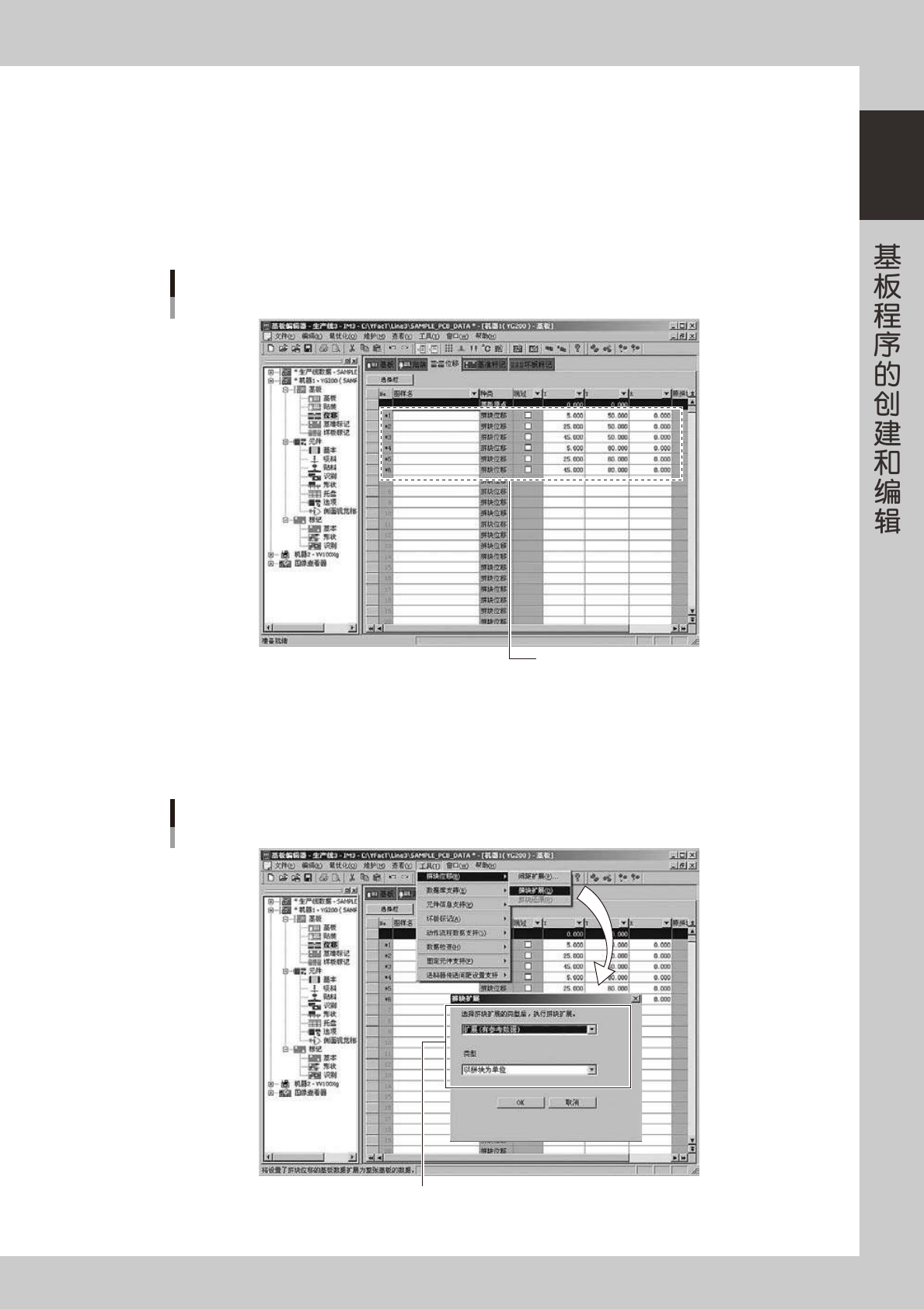

8.1.3 拼块位移的扩展
以行为单位或以拼块为单位可以简单的对拼块进行扩展。
1
使位移参数显示在主视图中。
2
确认拼块位移。
必须输入 1 个以上的拼块位移值才可以进行拼块扩展。
拼块位移的确认
存在1个以上的拼块位移值
66176-S1-00
3
从「拼块位移」选择「拼块扩展」。
从「工具 (T)」菜单选择「拼块位移 (B)」中的「拼块扩展 (D)」或点击工具栏的 [ 拼块扩展 ] 按钮，显示「拼
块扩展」对话框。
拼块扩展
Step4
66177-S1-00
