6-58
6
■各形状数据库匹配 / 逆匹配
各形状数据库匹配 / 逆匹配，无法象数据库全设置 / 全部逆设置、数据库匹配 / 逆匹配一样，以列表显示并确认是
否可以全部进行登录。这是因为它与各形状数据库设置 / 逆设置一样，必须选择要建立关联的数据库。因此，对所
有未能匹配的元件，从已有的数据库中选择数据库元件名，使之与元件数据库的元件名建立关联。与各形状数据
库设置 / 逆设置相同，从数据库列表中选择数据库直至所有未能匹配的元件都与数据库元件名建立关联。
「选择形状名」画面
从已有的数据库选择
66647-S1-00
6-59
6
5.5.4 操作流程与各画面构成的补充说明
■「登录形状名」画面
以下，详细介绍「登录形状名」画面的构成。
「登录形状名」画面
66648-S1-00
画面构成 说明
No. 「登录形状名」画面中列表上的排列顺序号码。
登录
选择框中有勾号的行，将被添加至元件 / 形状对应表。此画面显示后所有选择框中都有勾号。
如有不想登录的数据，可以删除勾号。
元件名 要在元件 / 形状对应表作为元件名登录的名称。
数据库号码
原数据的数据库号码。
＊如原数据的数据库不存在，或无法确定时，此栏不会显示。
形状名 要在元件 / 形状对应表作为形状名登录的名称。
备注
＊可以编辑
在元件 / 形状对应表登录时用，只在元件 / 形状对应表上有效，与基板程序和数据库没有任
何关系。可以自由使用，以便在以后可以确认对应数据。
原数据的说明
( 画面下部的显示框 )
显示所选行的原数据的详细内容。
＊如不存在原数据或无法确定原数据时，不会显示任何内容。
登录
将「登录」栏选择框内有勾号的行的数据登录至元件 / 形状对应表。
＊如不存在「登录」栏选择框时，列表中显示的所有数据全部登录至元件 / 形状对应表。
不登录 不登录列表内的数据直接关闭此画面。
参考
从后述的「选择形状名」画面进入此登录画面时，列表内不显示「登录」栏。此时，所显示的所有数据都是「登录」的对象。
详细内容，参照本章「5.5.5 新登录时」的「■ 元件与数据库的关联关系完全不存在时」。
6-60
6
■登录形状名时的确认对话框
执行各形状数据库信息设置 / 逆设置、匹配 / 逆匹配 ( 以下简称各形状数据库的操作 ) 中，如有无法找到形状名的
元件存在时，必须使这些元件全部与形状名建立关联。建立关联时，如这些元件大量存在，也可以先整理基板程
序或元件 / 形状对应表，再重新执行各形状数据库的操作。因此，在「选择形状名」画面显示之前，会显示确认对
话框。

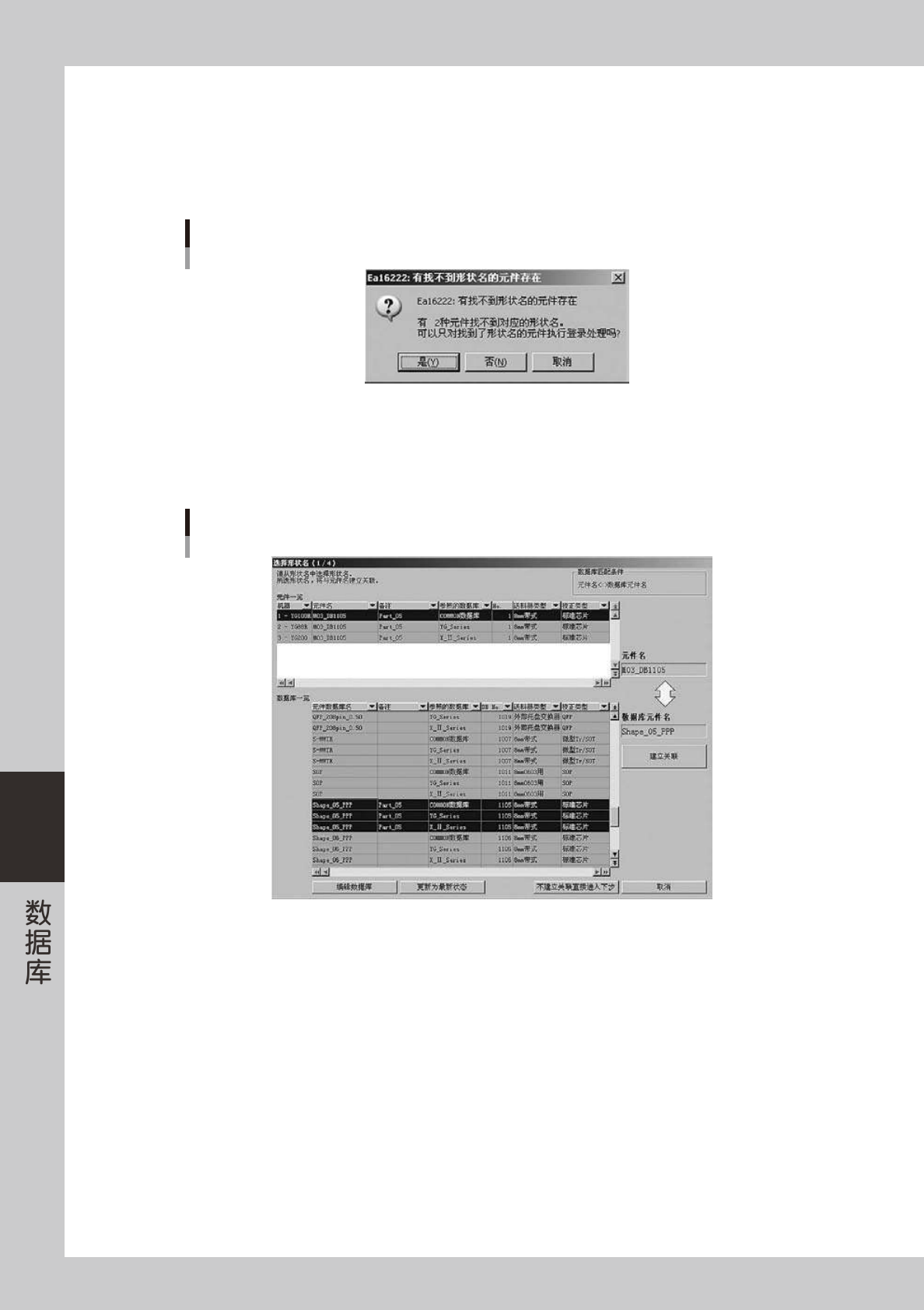

确认是否进行登录的对话框
66649-S1-00
按 [ 是 ] 按钮后，显示选择形状名的对话框，可以进行登录操作。
■「选择形状名」画面
以下，详细介绍「选择形状名」画面的构成。
「选择形状名」画面
66650-S1-00
