2-1 1 2 3. 网板数据的设置 在「网板」画面确认和编辑下列项目。 「印刷」-「网板」画面 1 4 5 3 2 6 [详细设置]按钮 66209-S1-00 1. 网板基准标记 使用对位用基准标记时，选择「每次识别都使用」或「仅限初次识别使用」 ，不使用对位用基准标记时，设置为「不使用」 。 如选择「每次识别都使用」 ，基板每传入一次就执行一次标记识别，如选择「仅限初次识别使用」 ，只对最初传入的基板进行 标记识别。 2. …
2-10
2
局部基准标记的设置
1 2 3 4 5
66208-S1-00
1. No.
显示局部基准标记的号码。
2. 跳过
选择执行还是跳过指定号码的局部基准标记功能。执行时删除选择框中的勾号。
3. X(mm)、Y(mm)
设置指定号码的局部基准标记的位置。坐标的基准位置与基板基准标记相同。
4. 标记 No.
为识别指定号码的局部基准标记，指定标记号码。
5. 名称
显示标记 No. 中指定的标记数据的名称。
c
注意
使用局部基准标记时必须使用基板基准标记。基板基准标记设置为「不使用」时，不能使用局部基准标记。
2-11
2
3.网板数据的设置
在「网板」画面确认和编辑下列项目。
「印刷」-「网板」画面
1 4 5 32 6
[详细设置]按钮
66209-S1-00
1. 网板基准标记
使用对位用基准标记时，选择「每次识别都使用」或「仅限初次识别使用」，不使用对位用基准标记时，设置为「不使用」。
如选择「每次识别都使用」，基板每传入一次就执行一次标记识别，如选择「仅限初次识别使用」，只对最初传入的基板进行
标记识别。
2. 基准标记类型
「网板基准标记」设置为「每次识别都使用」或「仅限初次识别使用」时，该「基准标记类型」( 要使用的标记数 ) 从「1 点」
〜「4 点」中选择，各标记的形状也可以不必相同。
网板基准标记类型
以2点为例
网板原点
标记1
(-X, Y)
标记2
(X, Y)
+X
+Y
65206-S1-00
2-12
2
3. 基准标记位置
可以指定是在基板和网板上共同设置基准标记，还是分别在基板和网板上设置基准标记。
选择「基板和网板分别指定」、「基板和网板共通指定」中的任一项。
· 基板和网板分别指定
可以在基板和网板上分别指定基准标记位置坐标、基准标记类型、基准位置、原点坐标。
· 基板和网板共同指定
在基板和网板上共同指定基准标记位置坐标、基准标记类型、基准位置、原点坐标。

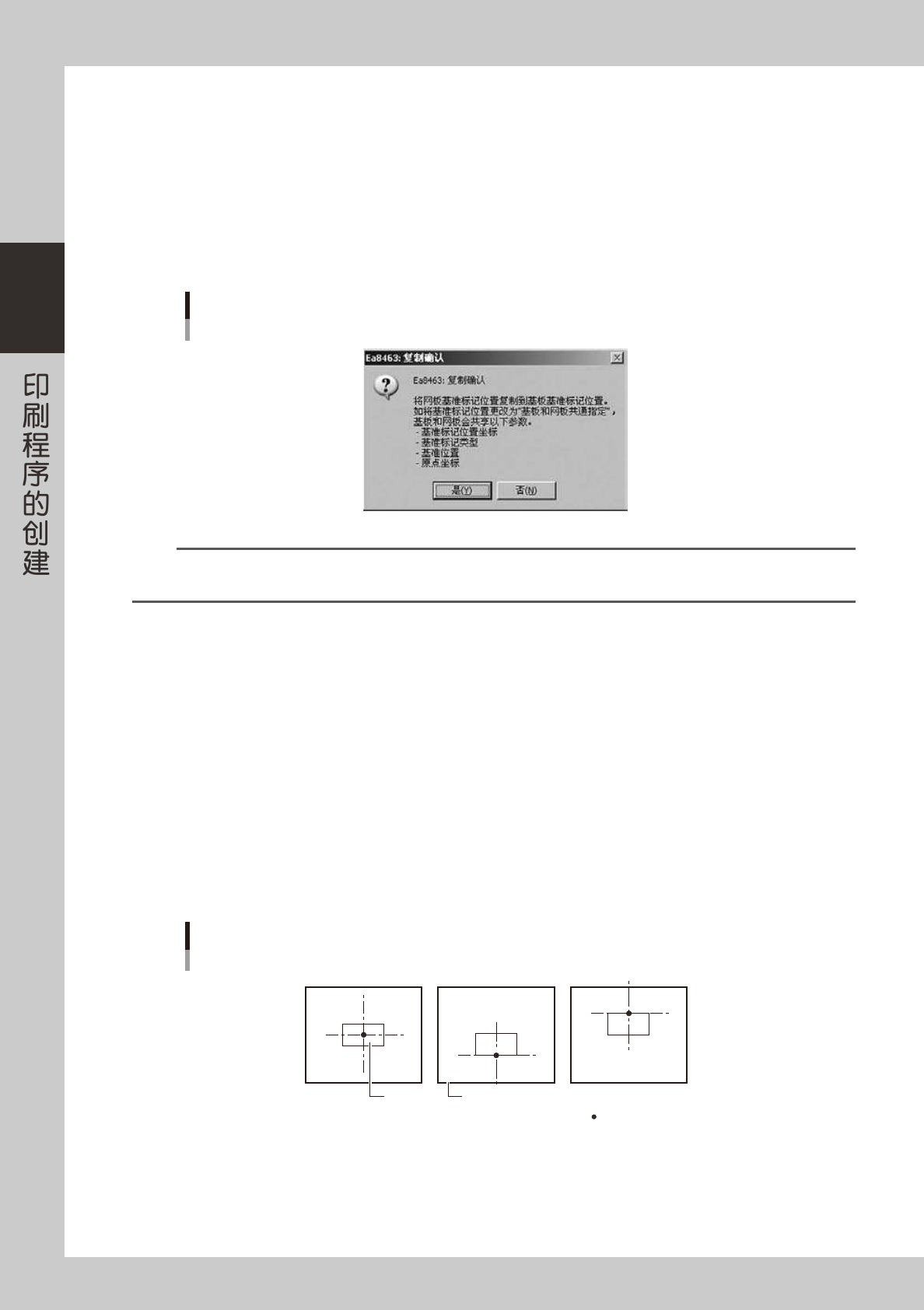

更改为「基板和网板共通指定」后，会显示如下图所示确认对话框。点击 [ 是 ] 按钮，网板基准标记中的「基准标记位置
坐标」、「基准标记类型」、「基准位置」、「原点坐标」参数会被复制到基板基准标记中。
基板和网板共通指定的确认对话框
将网板基准标记复制到基板基准标记
66210-S1-00
参考
如设置为「基板和网板共通指定」，无论在基板参数还是在网板参数编辑「基准标记位置坐标」、「基准标记类型」、「基准位置」、「原
点坐标」，编辑内容都会自动反馈到另一方。
4. X、Y(mm)
输入从网板原点开始的网板基准标记的 XY 坐标 (mm)。
5. 标记 No.
输入基准标记中使用的标记 No.( 预先在标记画面中登录的号码 )。
6. 名称
输入「标记 No.」后，标记名 ( 预先在标记画面中登录的名称 ) 会自动显示。
A: 网板名
输入网板的名称。
B: 网板尺寸
设置网板框的尺寸 (L X W)。
C: 制版基准
指定网板制版时的基准位置。从「中央」「前侧」「里侧」中选择。
制版基准
制版基准位置
制版基准：中央 前侧 里侧
基板 网板框
65207-S1-00
