6-44 6 5.3 功能的详细内容 从元件 / 形状对应表查找形状名的方法有 2 种，用完全匹配查找和用通配符查找。 用完全匹配查找 用完全匹配查找＋用通配符查找 元件 / 形状对应表 各形状数据库 设置、逆设置 从元件/形状对应表 查找形状名 各形状管理数据库的概要 数据库数据 基板程序 元件名 元件名 元件名 数据库号码 形状名 数据库号码 65621-S1-00 以基板编辑器的「各形状数据库信息设置」为例，介绍使用方法。 1 …
6-43
6
65620-S-00
5.2 设置方法
要使本功能有效，需打开「选项设置」画面的「数据库」-「各形状数据库」选项卡，更改以下设置。
3
4
1
2
选项设置画面
66631-S1-00
1.可以选择是否使用各形状数据库。选择为「使用」。
2.指定元件 / 形状对应表文件的路径。
3.勾选了「读入基板后，执行 ( 元件、标记 ) 数据库的全设置」的选择框时，可以选择「以数据库号码为准全设置数据库」
或「查找对应元件形状名的数据库并执行全设置」。
4.此「数据库匹配条件」的设置，对各形状数据库的设置 / 逆设置、匹配 / 逆匹配同样有效。选择在元件和数据库中是以名
称还是备注为关键词执行匹配。
6-44
6

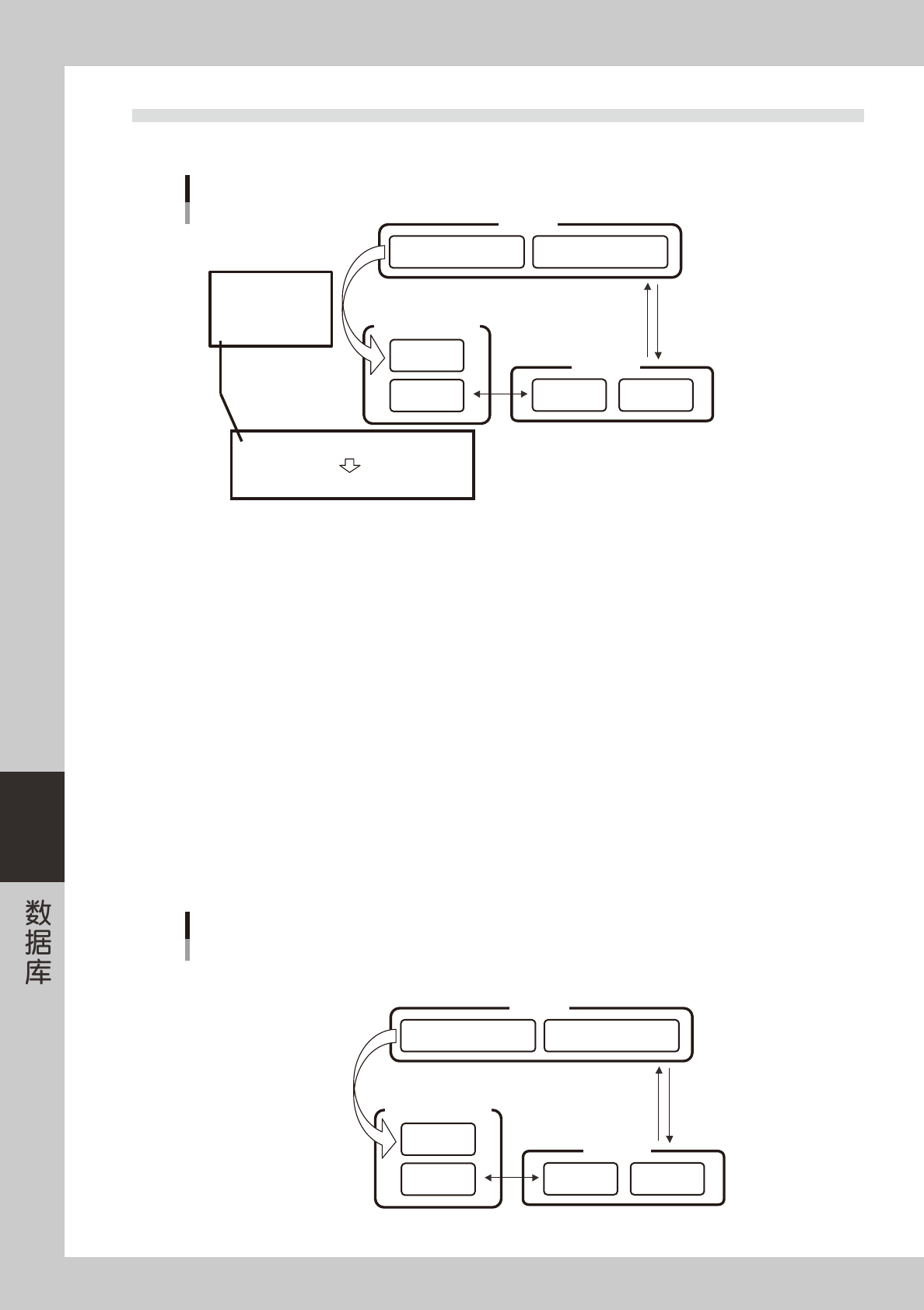

5.3 功能的详细内容
从元件 / 形状对应表查找形状名的方法有 2 种，用完全匹配查找和用通配符查找。
用完全匹配查找
用完全匹配查找＋用通配符查找
元件 / 形状对应表
各形状数据库
设置、逆设置
从元件/形状对应表
查找形状名
各形状管理数据库的概要
数据库数据
基板程序
元件名
元件名
元件名 数据库号码
形状名
数据库号码
65621-S1-00
以基板编辑器的「各形状数据库信息设置」为例，介绍使用方法。
1
执行各形状数据库信息的设置。
在基板编辑画面选择「工具 (T)」菜单的「数据库支持 (B)」-「各形状数据库信息设置 (H)」。
2
查找「元件 / 形状对应表」的元件名。
在「元件 / 形状对应表」查找与所选基板程序的元件名完全匹配的元件名。
‧
如找到，则进入 Step3。
‧
如没有找到，则使用在「元件 / 形状对应表」的元件名
*
1
里指定的通配符
*
2、
*
3
进行查找。
3
查找数据库的元件名。
在 Step2 中如找到完全匹配的元件名，则在数据库 1001 号以后查找与「元件 / 形状对应表」的形状名
匹配的元件名。
4
执行「各形状数据库信息设置」。
将查找到的数据内容复制至基板程序的元件数据。
元件 / 形状对应表
各形状数据库
设置、逆设置
Step1 「工具(T)」菜单的「数据库支持(B) 」- -- -「各形状数据库信息设置(H)」
Step4 复制内容
Step3 查找完全匹配的元件名（数据库1001号以后）
Step2 以基板程序的元件名为准
从元件/形状对应表中查找
元件名
1. 用完全匹配查找
2. 用通配符查找
以各形状数据库信息设置为例
数据库数据
基板程序
元件名
元件名
元件名 数据库号码
形状名
数据库号码
65622-S1-00
6-45
6
*1可以设置通配符的位置
只有「元件 / 形状对应表」的「元件名」里可以设置通配符。在基板程序的「元件名」里不可以使用通配符从元件 / 形状对
应表查找元件名。
*2可以作为通配符使用的字符
只支持「?」和「*」2 个通配符。「?」，表示任意 1 字符 ；「*」表示任意长、任意字符 ( 含无字符 )。此外，用完全匹配查找
优先于用通配符查找，因此也可以作为普通字符使用。

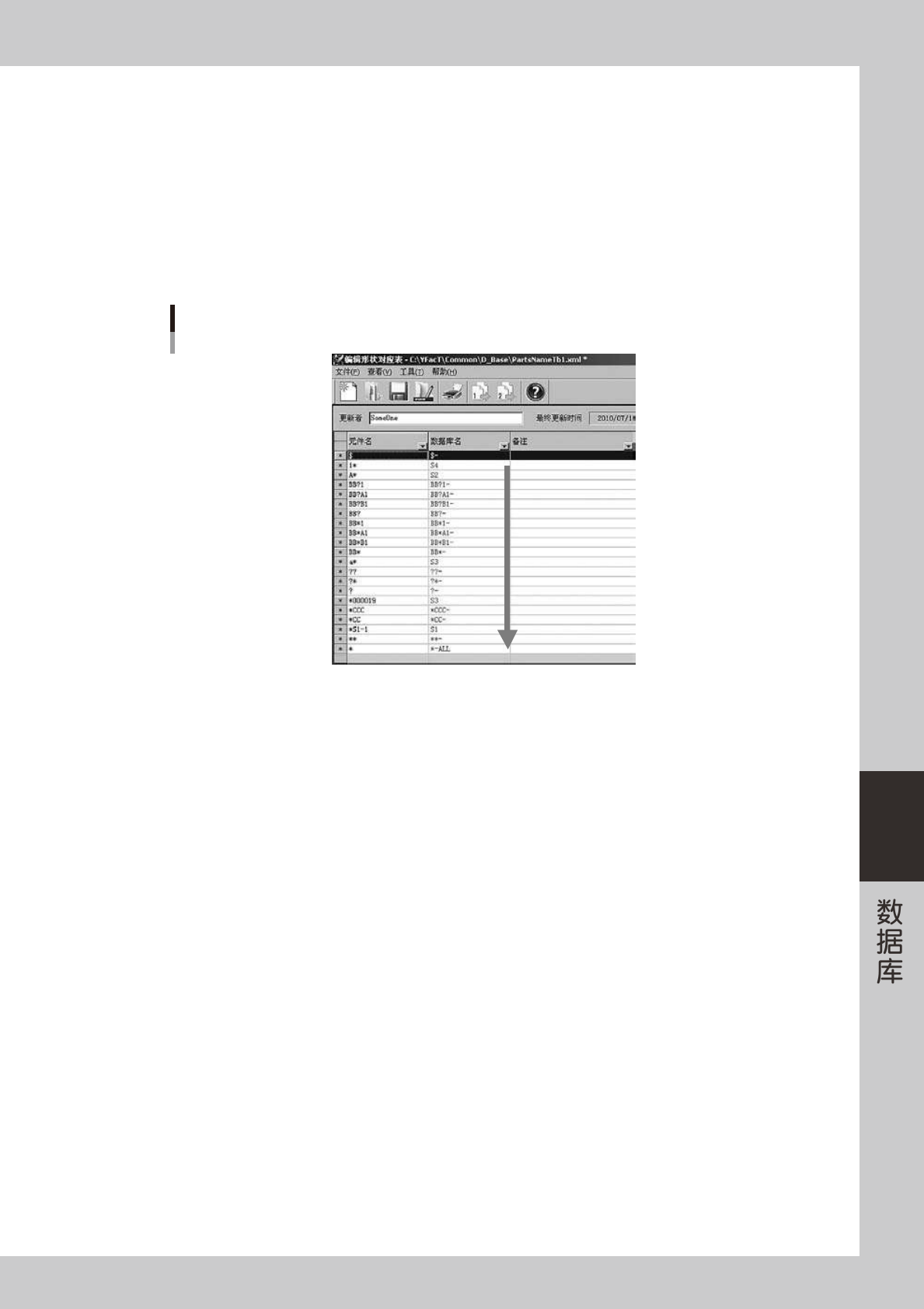

*3通配符的优先顺序
用通配符查找时，可能会查找到多个相匹配的元件。此时，从形状对应表编辑画面 (「基板资源管理器」-「转换 ASCII 数据」
-「编辑形状对应表」) 最上栏的元件开始按从上至下的优先顺序被采用。( 如按 [ 保存 ] 按钮会自动按字符串被排序 )
用通配符查找时的优先顺序
按从上至下的顺序查找
66632-S-00
