3.送料器位置共同设置工作表
要决定送料器的安装位置时，必须先在送料器位置共同设置工作表设置最优化条件后才可以执行送料器位置共同
设置最优化。
n
要点
使用送料器位置共同设置最优化功能，必须具备下列软件。
·Microsoft Excel2000 或 Excel2002 或 Excel2003 或 Excel2007
c
注意
送料器位置共同设置工作表，运用了计算公式和宏处理程序。要使其正常运行，必须注意以下几点。
· 切勿使用本操作手册中未提及的使用方法和更改单元格的内容。
· 切勿删除行和列。
· 一部分功能需要较长的处理时间，当出现沙漏光标或按钮为按下状态，送料器位置共同设置工作表的状态栏出现「在计算中」等
显示时，务必留意软件的运行 ( 显示 )。
c
注意
部分机型不支持送料器位置共同设置工作表。
如在混有不支持送料器位置共同设置工作表的生产线启动送料器位置共同设置工作表，会显示错误对话框，无法启动此工作表。
3.1 送料器位置共同设置工作表的启动
以下，介绍送料器位置共同设置工作表的启动方法。
1
启动送料器查看器。
1. 从开始菜单启动送料器查看器。
2. 显示「请选择生产线」的画面后，选择要准备生产的生产线。
参考
送料器查看器还可以从「基板资源管理器」的「数据 (P)」菜单或「基板编辑器」的「文件 (F)」菜单启动。
2
选择基板程序。
1. 选择「生产计划 (P)」菜单中的「创建送料器位置设置信息」( 或点击 [ 创建送料器位置设置信息 ] 按钮 )，
点击「编辑 (E)」菜单中的「添加基板 (A)」( 或点击 [ 添加基板 ] 按钮 )。
2. 从「选择基板」画面选择基板。
n
要点
可以一次性读入的基板数为 500 张、元件数为 2550 个。
c
注意
必须选择可以正常执行单独最优化的基板程序。
3
设置生产张数。
在「送料器设置基板列表」窗口的「生产张数」栏输入生产张数。
4-6
4
4

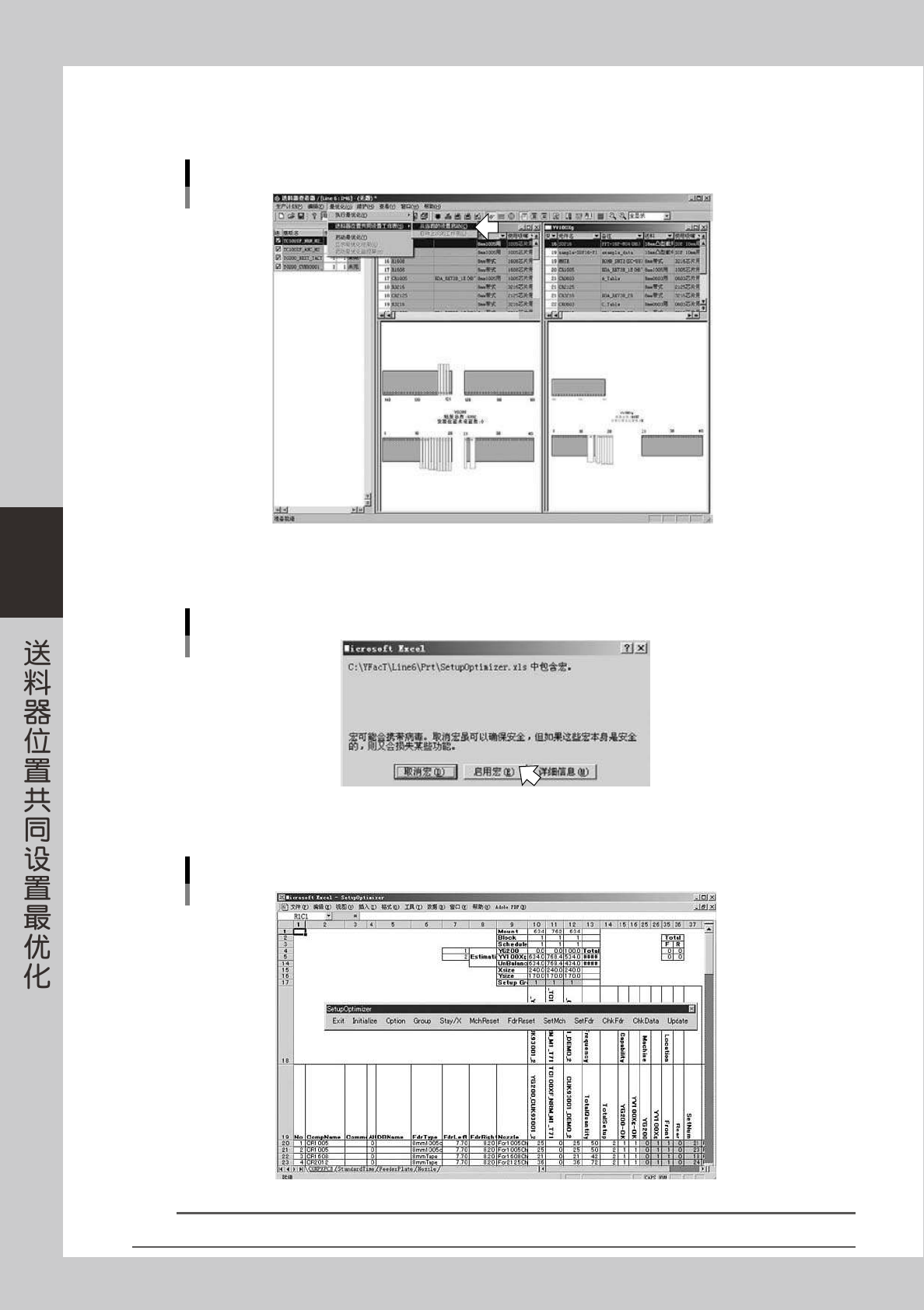

设置送料器位置共同设置最优化的条件。
1. 从「最优化 (O)」菜单选择「送料器位置共同设置工作表 (S)」中的「从当前的设置启动 (C)」。
送料器位置共同设置工作表的启动
66405-S1-00
2. Excel 启动后，显示有关宏的警告对话框。
点击 [ 启用宏 (E)] 按钮。
Excel有关宏的警告
66406-S1-00
3. 显示送料器位置共同设置最优化的条件设置画面。
送料器位置共同设置工作表
66407-S1-00
参考
即使在中文环境下使用 Factory Tools，Excel 上的显示仍为英文。
4-7
4

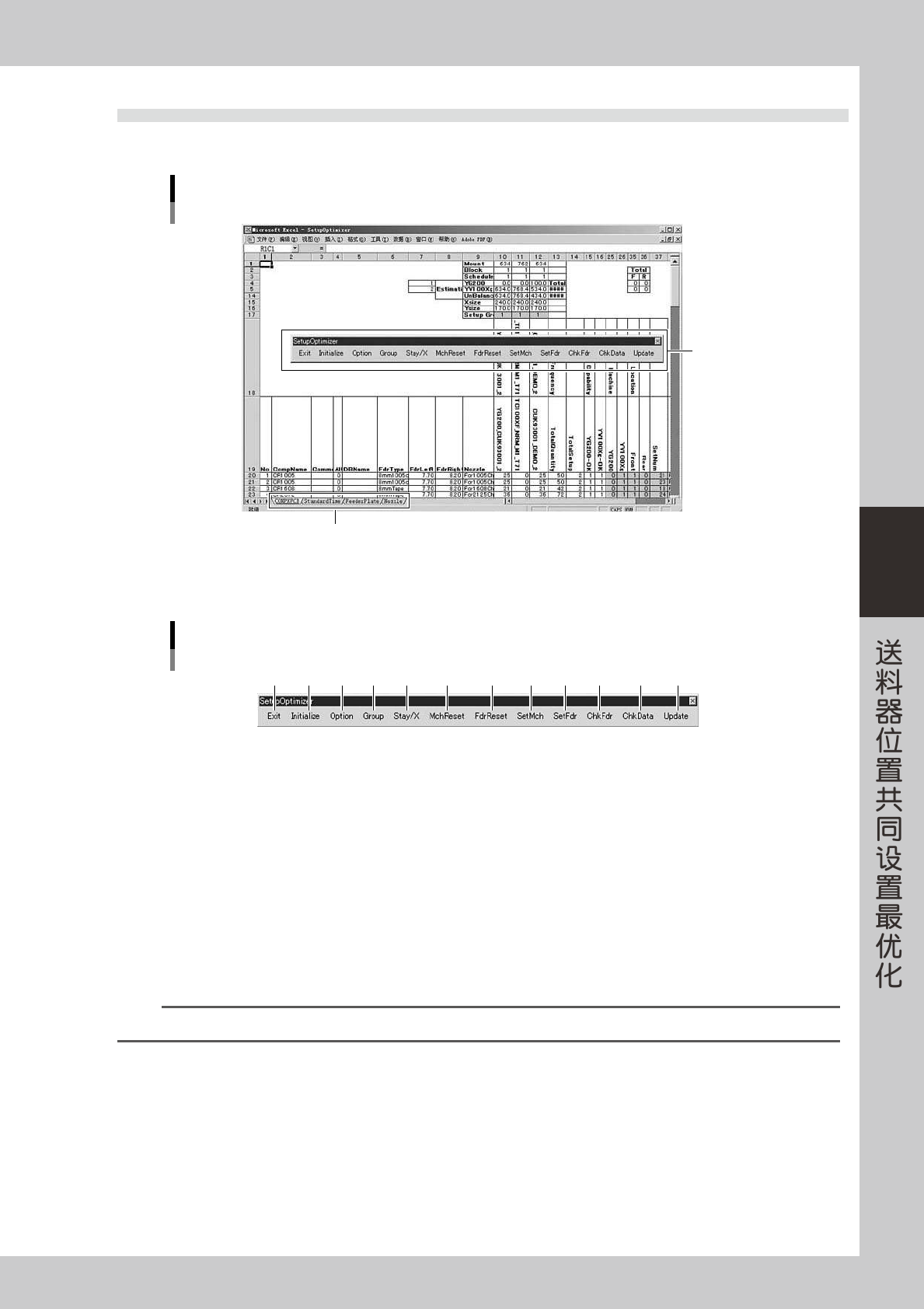

3.2 送料器位置共同设置工作表的构成
送料器位置共同设置工作表，由以下各工作表构成。
送料器位置共同设置工作表
送料器位置
共同设置工具栏
送料器位置共同设置工作表
66408-S1-00
●送料器位置共同设置工具栏
送料器位置共同设置工具栏
1 2 3 4 5 6 7 8 9 10 11 12
66409-S1-00
1. Exit
退出 Excel 文件，返回送料器查看器画面。
2. Initialize
再读入 Excel 文件，重新进行送料器位置共同设置最优化的设置。
3. Option
设置是否自动更新显示。
4. Group
要更改设置组号码时按此按钮。
5. Stay/X
在「各送料器位置设置组的元件使用状况」上切换「Stay」和「X」。
参考
关于「各送料器位置设置组的元件使用状况」的内容，参阅本章后述「3.3 COMPXPCB 工作表的设置」。
6. MchReset( 机器复位 )
使机器间元件的分配和送料器安装位置复位。
7. FdrReset( 送料器复位 )
使送料器安装位置复位。
8. SetMch( 机器分配 )
对没有指定机器的元件，计算出合理的机器间分配方案。
