4.4 注意事项

1.使用数据库设置、逆设置、匹配、逆匹配以外的方法编辑数据库时，使用数据库编辑器。此时，在多个数据库之间不会自

动操作数据。必须用手动编辑分别编辑各数据库，在多个数据库编辑器之间可以复制 / 粘贴数据。此时务必注意，如将保

存在 database.fdx 中的内容保存至 database.fd，一部分的数据将无法保存。

2.如勾选选项设置画面的「读入基板后，执行 ( 元件、标记 ) 数据库的全设置」的选择框，读入基板程序后会自动从各机器

所指定的数据库执行全设置。

3.没有分配数据库 ( 参照本章前述「4.3.2」) 的机器，参照默认的数据库 (COMMON 数据库 )。

4.启动多个应用程序，对同一数据库更改并保存内容时最后保存的内容才有效。为避免混乱，建议更改数据库时不要同时启

动多个应用程序。

5.如数据库指定错误，在操作数据库时会显示错误警告。此时，必须按照错误警告内容确认数据库。

6-42

 5.各形状数据库

5.1 功能概要

■各形状数据库

各形状数据库，通过元件 / 形状对应表对「基板程序的元件名」和「数据库的元件名」的关联关系单独进行管理，

可以以多对一的关系建立关联。

因此，对可以利用共享数据库的元件，即使增加「基板程序的元件名」，数据库的管理容量也不会增加，从而达到

减少数据库的管理容量。

元件 / 形状对应表的功能

元件 / 形状对应表

基板程序数据库数据

元件

元件元件

元件

65619-S1-00

■本功能

本功能，可以在元件 / 形状对应表的元件名里使用通配符进行查找，因此使用按形状管理数据库时，可以在元件 /

形状对应表中以少量的登录管理更多的元件。用完全匹配进行查找，如找到了元件名时，会比用通配符查找优先

被采用。

本功能概要

元件 / 形状对应表

基板程序数据库数据

元件

元件元件

元件

元件元件

用完全匹配查找

1. 用完全匹配查找、2. 用通配符查找

6-43

65620-S-00

5.2 设置方法

要使本功能有效，需打开「选项设置」画面的「数据库」-「各形状数据库」选项卡，更改以下设置。

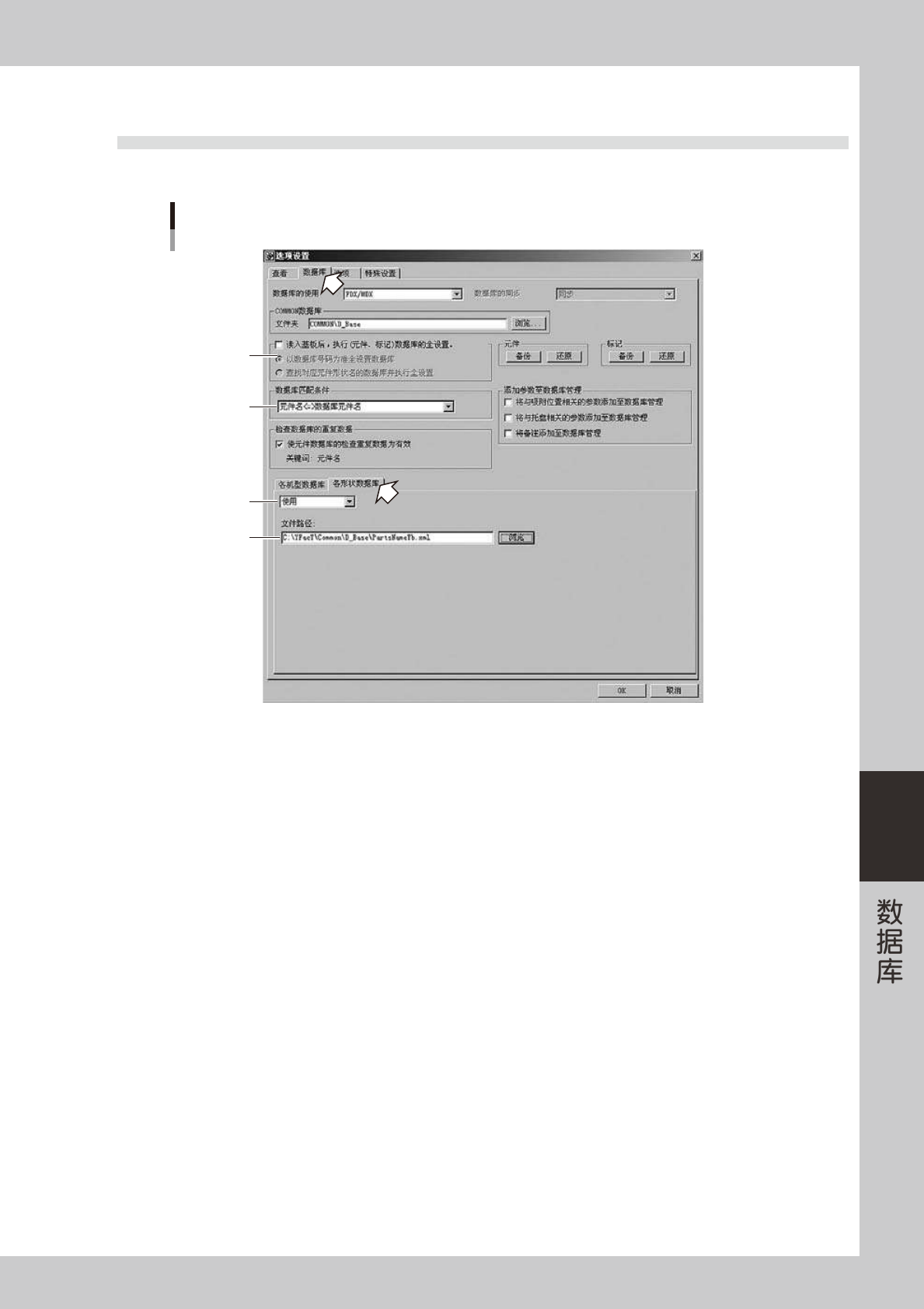

选项设置画面

66631-S1-00

1.可以选择是否使用各形状数据库。选择为「使用」。

2.指定元件 / 形状对应表文件的路径。

3.勾选了「读入基板后，执行 ( 元件、标记 ) 数据库的全设置」的选择框时，可以选择「以数据库号码为准全设置数据库」

或「查找对应元件形状名的数据库并执行全设置」。

4.此「数据库匹配条件」的设置，对各形状数据库的设置 / 逆设置、匹配 / 逆匹配同样有效。选择在元件和数据库中是以名
