1-100
1
8.2.3 用元件号码整理
通过整理元件号码，可以删除在贴装信息中没有使用的元件数据。
1
使元件信息显示在主视图中。
2
选择任意的元件所在行。
3
整理元件数据。
1. 从「工具 (T)」菜单选择「元件信息支持 (P)」。
2. 选择「用元件号码整理 (R)」，显示「重新排列」的设置画面。
参考
点击鼠标右键，显示右键菜单，也可以选择相同命令。
用元件号码整理
66185-S1-00
「重新排列」的设置画面
66190-S1-00
3. 选择整理方法。从「用元件号码进行消除空位整理」和「用送料器安装号码整理」中选择。
4. 勾选「执行整理」的选择框。
5. 显示整理完成的对话框。点击 [ 确定 ] 按钮，返回元件信息画面。
参考
只想执行删除时，只勾选「执行删除」的选择框。
1-101
1
8.3 编辑动作流程数据
此功能，根据规格显示或不显示。
8.3.1 高度校正功能
作为选配功能，可以利用激光高度计进行高度校正。校正点胶高度和贴装高度 2 项。一般与以触摸式传感器校正
吸嘴高度的功能配套使用。
■基板程序的创建方法
要使用高度校正功能，「基板」画面的「运行模式」必须设置为「动作流程」。另外，数据形式必须与标记功能中
2 点局部基准标记相同。以下，介绍设置方法。
1
设置运行模式。
从树状视图「基板」中选择「基板」图标，将「运行模式」设置为「动作流程」。
2
设置标记类型。
从树状视图「标记」中选择「基本」图标，输入标记名后将标记类型设置为「高度校正」。
Step 2
Step 3
Step 4
标记
高度校正
66187-S1-00
3
设置出错处理。
指定如果测定结果不在上下限的有效范围内或发生了测定错误时的处理方法。可以从「停止」、「确认」或
「跳过」中选择。
‧
「停止」： 如测定后发生错误，立即停机。再次开始自动运行时，将重新测定。
‧
「跳过」： 如测定后发生错误，跳过与之相同的局部高度号码 (0 以外 ) 和局部坏板标记号码 (0 以外 )
的动作流程信息数据。
‧
「确认」： 测定后，立即停机。对其后的处理可以选择「停止」或「跳过」。
4
设置上限有效范围、下限有效范围。
上下限有效范围指测定结果的有效范围值。以 mm 为单位输入。± 极性与 Head 坐标系相同，向下为“＋”，
向上为“－”。
1-102
1
5

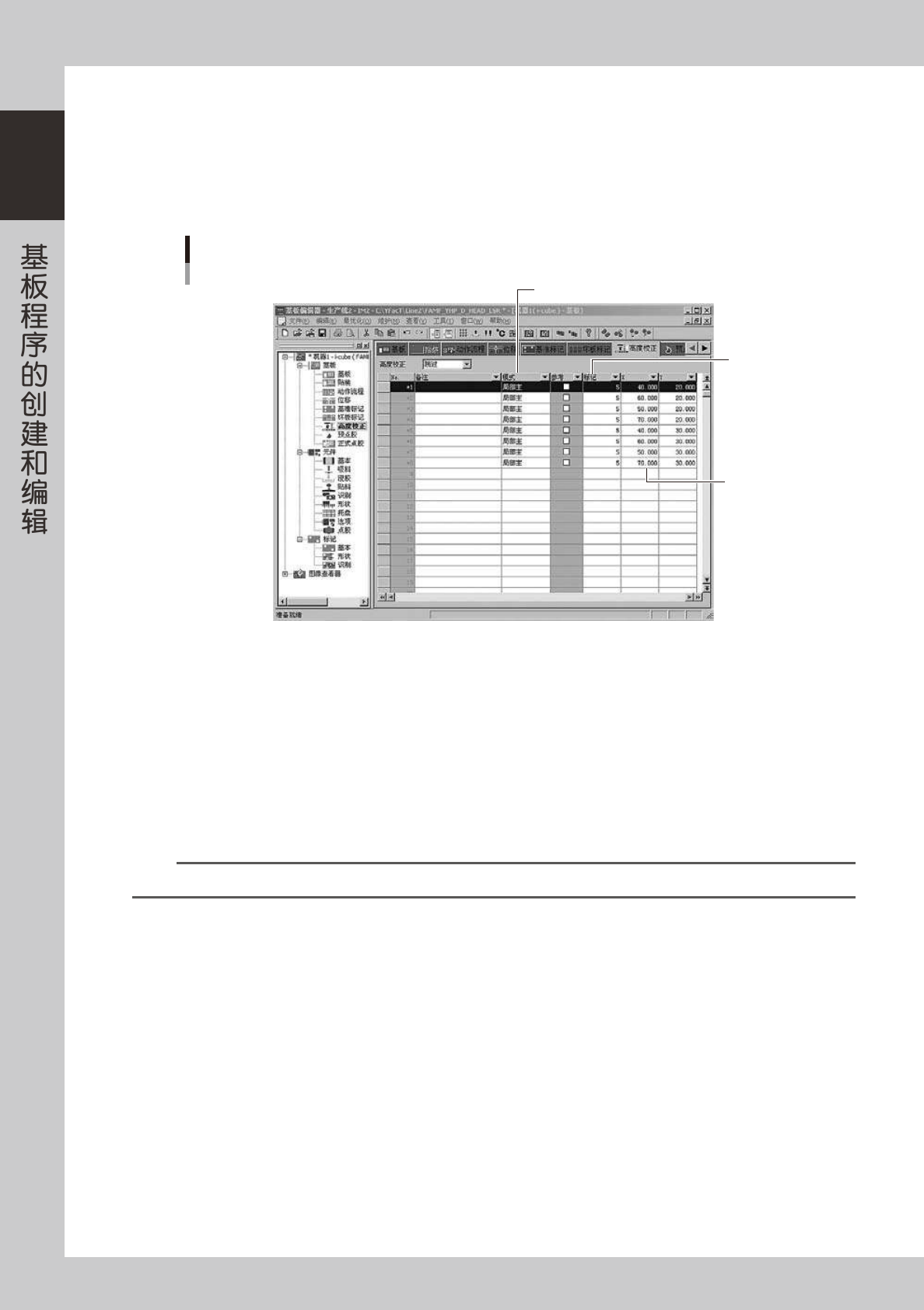

设置模式。
从树状视图「基板」中选择「高度校正」图标或从主视图选择「高度校正」选项卡，输入备注后设置运行
模式。
‧
使用 1 点测量时，设置为「局部主」。
‧
使用 2 点平均测量时，创建 2 行数据。第 1 行设置为「局部主」、第 2 行设置为「局部次」。
模式的设置
高度校正
Step 5
Step 6
Step 7
66188-S1-00
6
输入标记号码。
输入 Step2 〜 4 设置的标记号码。
7
输入 XY 坐标。
输入要测量的 XY 坐标。
8
输入高度校正号码。
选择「动作流程」选项卡，在显示的「高度校正」列中指定在「高度校正」选项卡中所输入的号码。
n
要点
使用 2 点平均测量时，输入「局部主」的号码。
