1-55 1 M: 托盘厚度 (mm) 输入托盘的厚度 (mm)。 B A 元件托盘托盘厚度＝A－B 托盘厚度 65131-S1-00 N、O:送料器占用位数左侧、右侧将固定托盘式送料器安装在送料器架时，以 Step5 设置的「送料器安装位置」为基准，设置在左、右两侧送料器架上各有多少个安装孔无法安装 8mm 带式送料器。  例如：当固定托盘式送料器占用 No.109 〜 135 送料器架时，如将送料器安装位置设置为「…

1-54

E、F:当前位置 X、Y

指定从托盘原点 ( 面对贴片机正面，距离托盘左前角最近的元件的中心位置 ) 数起的第几列、第几行的元件开始吸附。

创建元件信息时，一般在「当前位置 X」、「当前位置 Y」都输入「1」。输入「1」后，从托盘原点位置的元件开始吸附。

此值会自动更新，因此可以确认当前第几列、第几行为止的元件已经用完。

注意

固定托盘式送料器与可调侧传送轨连动。设置使用固定托盘式送料器的元件信息时，必须按照要贴装此元件的基板的宽度调节传送

宽度后再设置。

2 3 4 5

1,1 2,1 3,1 4,1 5,1

1,2 2,2 3,2 4,2 5,2

1,3 2,3 3,3 4,3 5,3

1,4 2,4 3,4 4,4 5,4

X-当前位置

托盘原点

料架原点

X-元件间距

X-元件个数

Y-元件个数

Y-元件间距

Y-当前位置

元件个数/间距/当前位置

65129-S1-00

G、H:托盘数量 X、Y

设置料架的 X、Y 方向各装入的托盘张数。

例：如下图 A 所示，「托盘数量 X」输入「2」，「托盘数量 Y」输入「1」。如下图 B 所示，「托盘数量 X」输入「1」，「托盘

数量 Y」输入「2」。

I、J:托盘间距 X、Y(mm)

设置以多少 mm 的间隔，将托盘排列在料架上。

例：如下图 A 所示，「托盘间距 X」输入「15.00」，「托盘间距 Y」输入「0.00」。如下图 B 所示，「托盘间距 X」输入「0.00」，

「托盘间距 Y」输入「10.00」。只有 1 张托盘时，在「托盘间距 X」「托盘间距 Y」中都输入「0.00」。

K、L:托盘当前位置 X、Y

指定从料架的原点数起的第几列、第几行的托盘开始吸附元件 ( 参考下图 )。一般「托盘当前位置 X」、「托盘当前位置 Y」都

输入「1」，输入「1」后，从距离料架原点最近位置的托盘开始吸附元件。

150.00

1, 1 2, 1

100.00

1, 2

1, 1

托盘当前位置X

托盘数量/托盘间距

托盘当前位置Y

A B

65130-S1-00

1-55

M: 托盘厚度 (mm)

输入托盘的厚度 (mm)。

元件

托盘

托盘厚度＝A－B

托盘厚度

65131-S1-00

N、O:送料器占用位数左侧、右侧

将固定托盘式送料器安装在送料器架时，以 Step5 设置的「送料器安装位置」为基准，设置在左、右两侧送料器架上各有多

少个安装孔无法安装 8mm 带式送料器。

例如：当固定托盘式送料器占用 No.109 〜 135 送料器架时，如将送料器安装位置设置为「No.120」，No.120 左侧的 No.109

〜 119 无法安装送料器，在「送料器占用位数左侧」输入「11」。同样，右侧 No.121 〜 135 也无法安装送料器，因此在「送

料器占用位数右侧」输入「15」。

YS 系列贴片机的固定托盘，因不安装在送料器架上，所以可以直接使用默认值。

109 135120

无法安装送料器

送料器架

固定托盘式

送料器

左侧右侧

送料器占用位数

65132-S1-00

P: 计数结束时停止

如设置为「执行」，用完设置的元件个数后，贴片机会自动停止运行。如设置为「不执行」，用完设置的元件个数后，会返回

最初的位置继续吸附元件。一般设置为「不执行」。

1-56

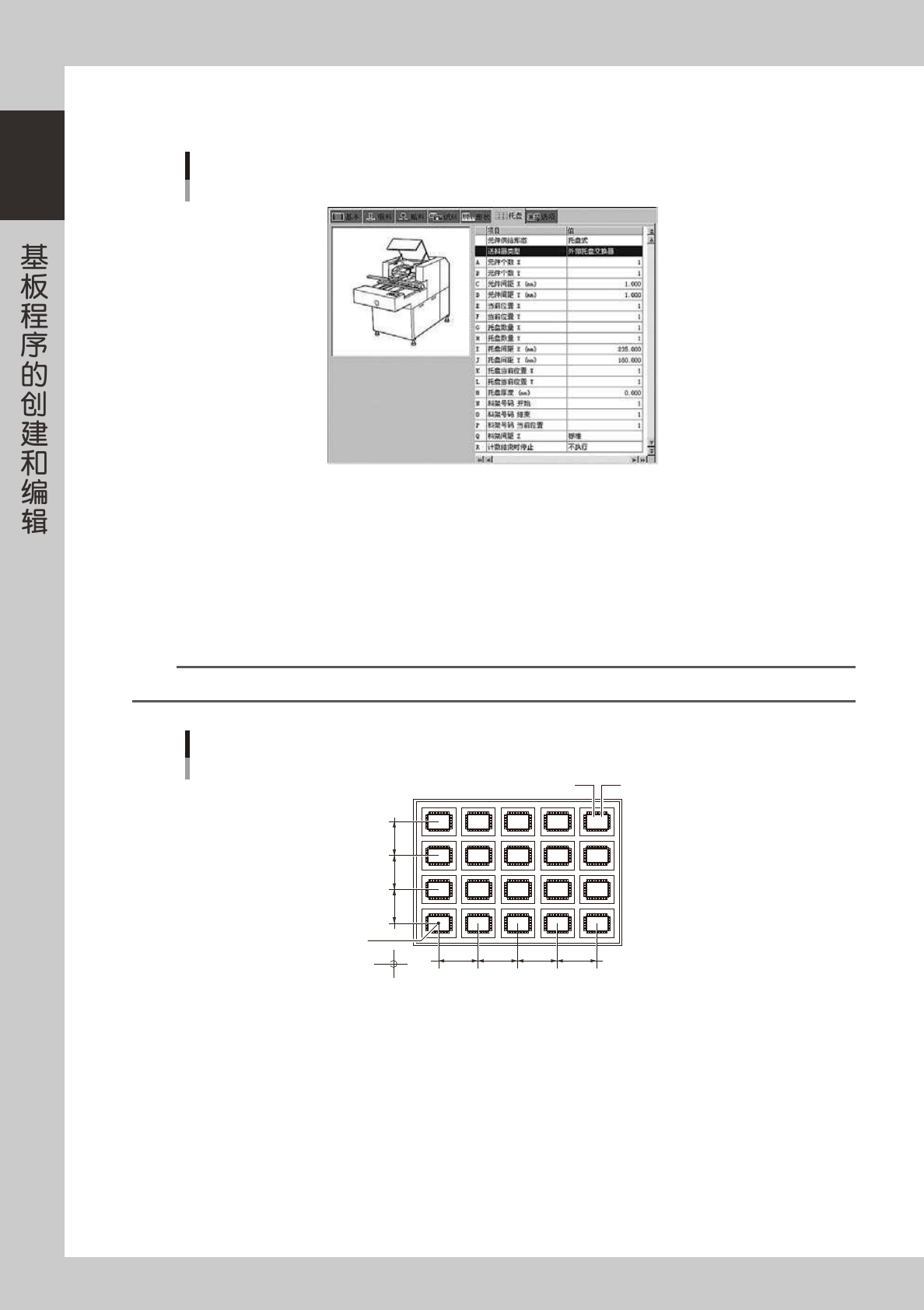

● 设置为外部托盘交换器、自动托盘交换器时的参数

无论设置为哪一项，都会显示相同的项目。

托盘参数

外部托盘交换器

66136-S1-00

A、B:元件个数 X、Y

设置托盘的 X、Y 方向各装入的元件个数。如图所示，托盘的元件个数 X 为「5」、元件个数 Y 为「4」。

C、D:元件间距 X、Y(mm)

设置元件以多少 mm 的间隔排列在托盘中。
