1-40 1 在已设置基准球的状态下，如点击自动分配基准球按钮，会显示 Ea928 ： 基准球重新设置的确认画面。 基准球重新设置的确认画面 66127-S1-00 没能自动设置基准球时，显示 Ea929 ： 基准球自动设置错误画面。此时，必须手动进行设置。 基准球自动设置错误 66128-S1-00 发生 Ea929 ： 基准球自动设置错误的条件，如下所示 ： ‧ 球信息不满 4 个时。
1-39
1
5.2.5 随机球栅的基准球自动设置功能
■随机球栅编辑画面
在已输入球位置信息的状态下，点击自动分配基准球按钮，会自动决定基准球并刷新基准球的位置。
基准球位置
自动分配基准球按钮
基准球位置
66125-S1-00
自动设置后，基准球位置被刷新
基准球位置
66126-S1-00
1-40
1
在已设置基准球的状态下，如点击自动分配基准球按钮，会显示 Ea928 ：基准球重新设置的确认画面。
基准球重新设置的确认画面
66127-S1-00
没能自动设置基准球时，显示 Ea929 ：基准球自动设置错误画面。此时，必须手动进行设置。
基准球自动设置错误
66128-S1-00
发生 Ea929 ：基准球自动设置错误的条件，如下所示 ：
‧
球信息不满 4 个时。
1-41
1

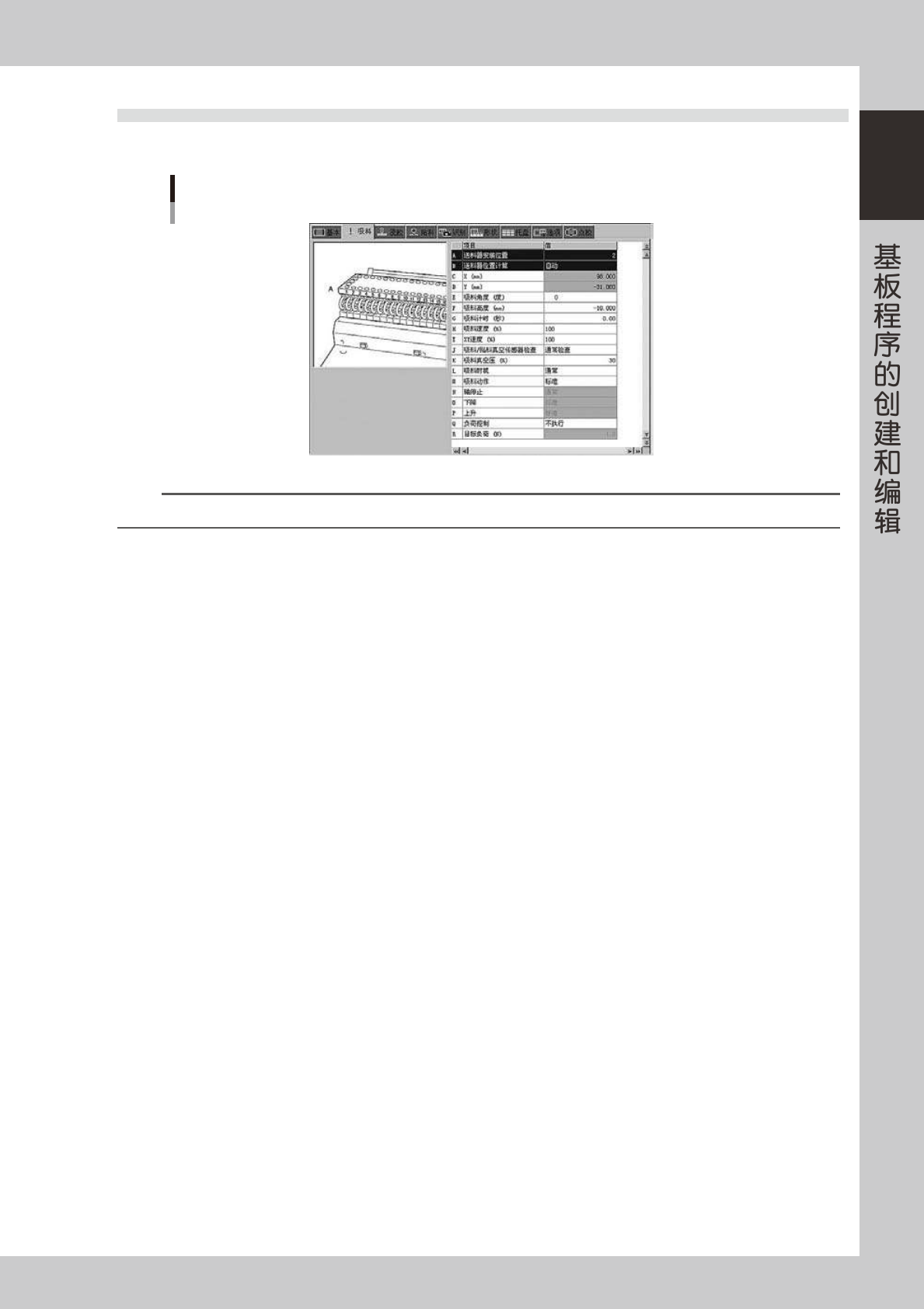

5.3 吸料参数
点击详细视图的「吸料」选项卡。
吸料参数
66129-S1-00
参考
根据规格不同，有不能显示的项目。
A: 送料器安装位置
输入安装送料器的送料器架的号码 ( 送料器定位销位置 )。如果将「是否执行最优化」设置为「执行」就不需要设置送料器
架号码。使用固定托盘送料器供给元件时，输入距离安装此固定托盘送料器最近的送料器架的号码。如使用自动 / 外接式托
盘交换器等托盘装置，可以直接使用默认值。
B: 送料器位置计算
如果元件的供给形态为「带式」或「散装式」，可设置为「自动」。( 自动计算吸附位置。) 如由杆式送料器及托盘送料器
供给元件，可设置为「示教」。
C、D:X、Y( 吸附位置 )(mm)
输入贴装头吸附元件时的坐标值。当「送料器位置计算」设置为「自动」时，此项目被跳过。
E: 吸料角度 ( 度 )
· 输入贴装头在送料器上方吸附元件时的旋转角度。根据此设置决定识别元件时的元件方向 ( 识别基准 )。一般，元件包装
外形横方向长时设置为「0」度 ；竖方向长时设置为「90」度。
· 使用散装式送料器供给元件时，必须始终设置为「90」度。输入贴装头在送料器上吸附元件时的旋转角度。
· 设置吸附晶体管时的吸料角度时，必须使引脚全部对着 NS 方向设置，因此元件包装外形竖方向长 ( 封装部的竖方向 ) 时设
置为「0」度 ；横方向长时设置为「90」度。参考下表输入正确的吸料角度。
· 设置吸附 SOP 的吸料角度时，必须使引脚全部对着 EW 方向设置，因此元件包装外形横方向长 ( 封装部的横方向 ) 时设置
为「0」度 ；竖方向长时设置为「90」度。参考下表输入正确的吸料角度。
· 设置吸附接插件的吸料角度时，必须使接插件引脚全部对着 E 方向设置，参考下表输入正确的吸料角度。
