1-109
1
■ 没有检查出错误
「通常检查」结束后
显示「数据检查结果」对话框。点击 [ 关闭 ] 按钮后退出。
「吸嘴干扰检查」完成时
显示「吸嘴干扰检查结果」对话框。点击 [ 确定 ] 按钮后退出。
■ 检查出错误
「通常检查」结束后
显示「基板程序错误」对话框。点击 [ 确定 ] 按钮后退出。
「吸嘴干扰检查」完成时
显示「吸嘴干扰检查结果」对话框。
在此对话框，可以确认将干扰检查的结果和干扰状态的元件显示在图像查看器中时的显示颜色。
在图像查看器上，干扰状态的元件的边框以不同颜色区别显示。点击 [ 确定 ] 按钮后退出。
■ 吸嘴干扰检查的结果
元件边框的颜色 内容
黑色 表示贴装此元件时可能会发生干扰的元件。
红色 表示贴装黑色边框的元件时可能会被碰撞的元件。
粉红色 表示相邻接贴装的元件之间可能会发生相互干扰。
白色 表示不会发生干扰的元件。
数据检查结果
图像查看器画面
会发生干扰的元件 不会发生干扰的元件
66197-S1-00
参考
清除图像查看器上的检查结果时，选择「工具 (T)」-「数据检查 (H)」-「清除显示结果 (C)」。
1-110
1
9.打印基板程序
在基板编辑器可以打印基板程序的信息。
9.1 基板程序的打印
1
打开要打印的基板程序。
2
从树状视图选择打印项目。
3
从「文件 (F)」菜单选择「打印 (P)」。
显示打印设置对话框。
参考
点击工具栏的 [ 打印 ] 按钮，也可以进行相同操作。
参考
打印「元件信息」、「标记信息」时，会出现选择打印「列表」还是打印「详细」的对话框。选择「列表」是打印「主视图」，选择
「详细」是打印「详细视图」。选择其中 1 项的单选按钮后点击 [OK] 按钮，显示打印对话框。
4
打印。
确认打印机的设置，并设置打印份数。
完成设置后，点击 [ 确定 ] 按钮打印。
打印基板程序
66198-S1-00
1-111
1

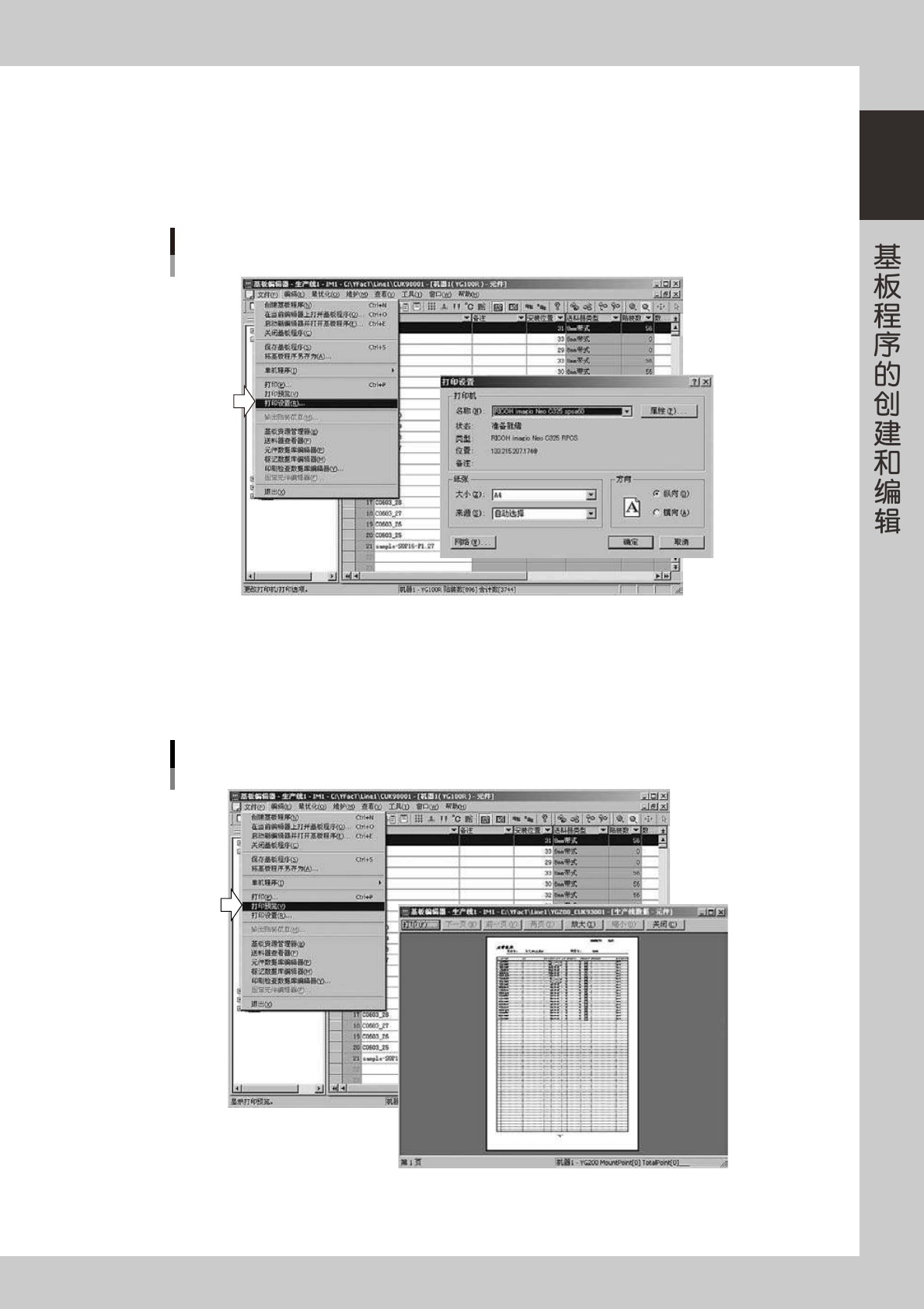

●打印机的设置
可以设置为想要使用的打印机。
1.从「文件 (F)」菜单选择「打印设置 (R)」。
2.显示打印设置对话框，从「打印机」「纸张」「方向」的下拉框中选择。
3.使用网络打印机时，点击 [ 网络 (W)] 按钮进行设置。
打印设置
66199-S1-00
●显示打印预览
可以显示实际打印的预览画面。
从「文件 (F)」选择「打印预览 (V)」。
显示「元件信息」和「标记信息」的打印预览时，可以选择是显示列表还是显示详细内容。
显示打印预览
661A0-S1-00
