6-56
6
■数据库匹配 / 逆匹配
元件名与从元件名查找到的数据库名的组合在对应表中不存在时，会启动登录功能。如在勾选「没有同名数据的
元件登录在数据库 1001 号之后」的状态下执行逆匹配，当找不到与元件数据的元件名相匹配的数据库时也同样会
启动登录功能。
对应数据，根据下表内容创建。
元件名
元件数据的元件名
＊数据库匹配条件中，指定元件数据侧的「备注」为匹配关键词时，「元件名」栏内显示元件
数据的备注。
形状名
元件数据的元件名 ( ＝数据库名）
＊数据库匹配条件中，指定数据库侧的「备注」为匹配关键词时，「形状名」栏内显示备注。
备注 可以任意输入。
基板内的全部数据中在对应表内不存在的元件名与数据库名的组合，以列表形式显示在「登录形状名」画面。
在数据库匹配中，如不存在与元件同名的数据库时，不会启动登录功能。此外，即使找到同名的数据库，但如该
数据库的号码在 1001 号以内时也同样不会启动登录功能。这是因为各形状数据库功能的操作对象只是数据库
1001 号以后，没有必要和 1001 号之前的数据库建立关联。
除上述两种情况外，只要有 1 组需要登录的元件名与数据库名的组合存在，就会以列表形式显示这些数据的组合
确认是否可以登录。

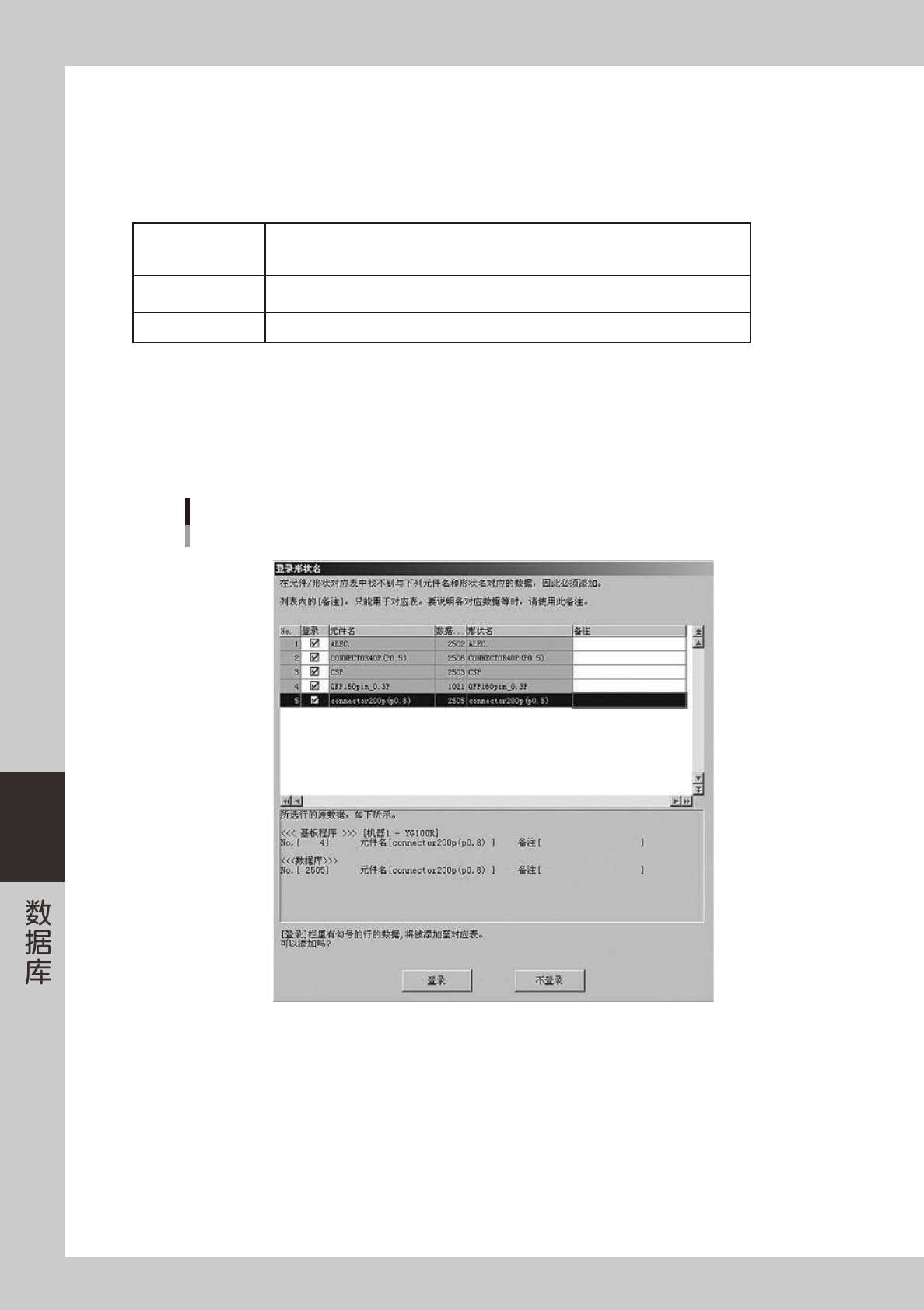

「登录形状名」的画面
多个数据的登录
66645-S1-00
6-57
6
■各形状数据库信息设置 / 逆设置
各形状数据库信息设置 / 逆设置，是以数据库中已有与元件数据相对应的数据为前提执行匹配的。因只从所选元
件数据是无法创建与之对应的数据库数据的，所以如数据库中不存在与之对应的数据时，则必须在数据库中创建
新的对应数据。因此，在此只从已有的数据库中选择数据库元件名，使之与当前所选元件数据的元件名建立关联。
「选择形状名」画面
从已有的数据库选择
66646-S1-00
对多个元件执行各形状数据库信息设置 / 逆设置时，会反复显示如上图所示画面，直至全部元件都与数据库元件名
建立关联。
6-58
6
■各形状数据库匹配 / 逆匹配
各形状数据库匹配 / 逆匹配，无法象数据库全设置 / 全部逆设置、数据库匹配 / 逆匹配一样，以列表显示并确认是
否可以全部进行登录。这是因为它与各形状数据库设置 / 逆设置一样，必须选择要建立关联的数据库。因此，对所
有未能匹配的元件，从已有的数据库中选择数据库元件名，使之与元件数据库的元件名建立关联。与各形状数据
库设置 / 逆设置相同，从数据库列表中选择数据库直至所有未能匹配的元件都与数据库元件名建立关联。
「选择形状名」画面
从已有的数据库选择
66647-S1-00
