Operating Manual MODEL Reference Figure CP-45/55 Operation Process 1 4 2 5 3 6 * Name of Key Components 1. Head(6ea) Pick & Placer 2. Camera Flying & Fixed 3. ANC Auto Nozzle Changer(37Hole) 4. Feeder Part Feeder…

100%1 / 208

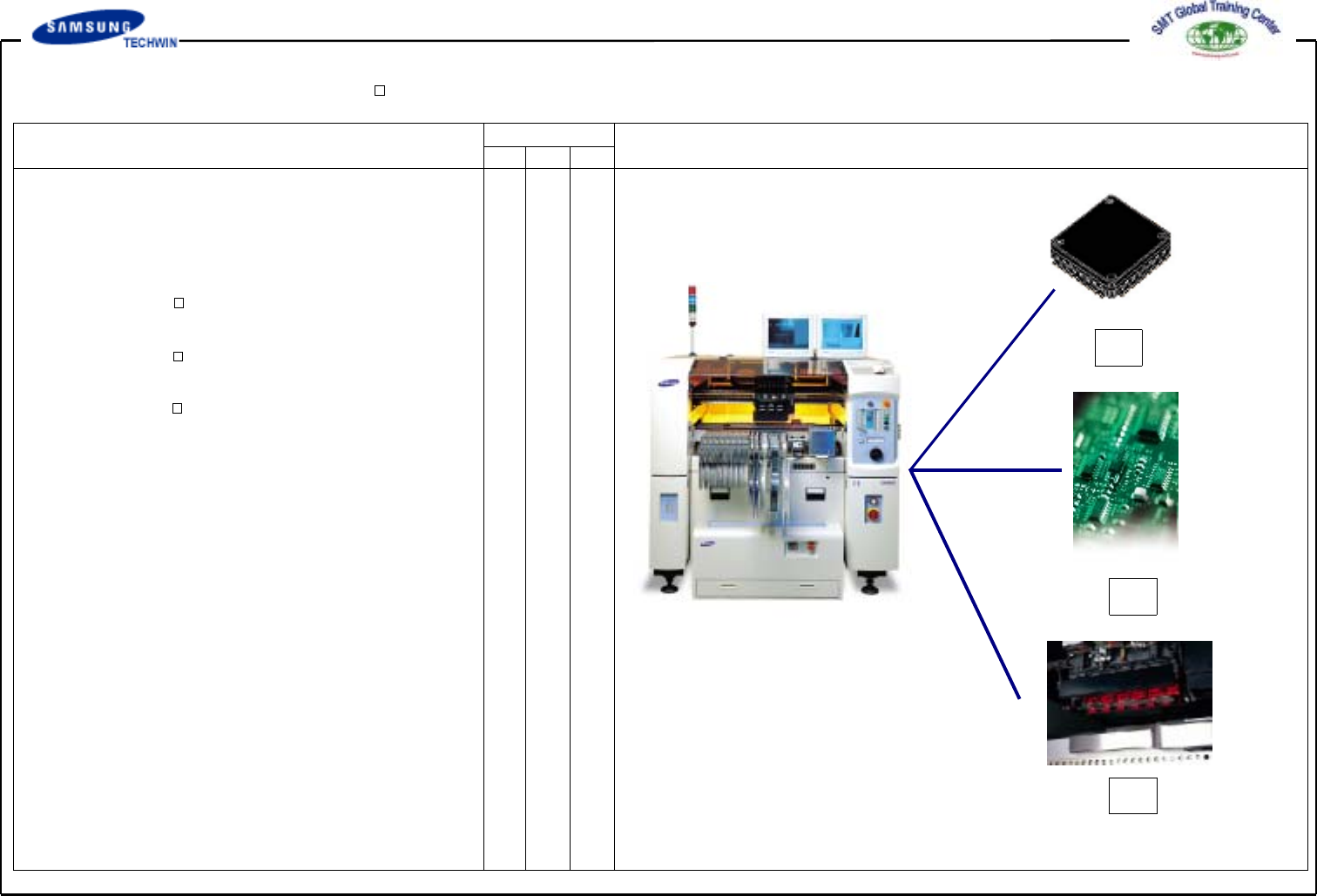

Operating Manual
MODEL
Reference Figure
CP-45/55 Operation Process
1
2
3
* CP-45F/FV/FS
1.
Models / Applicable Parts
1. CP-45F
:
1005Chip ~ 22mm (0.5mm)
2. CP-45FV
:
1005Chip ~ 42~17mm (0.5~0.3mm)
3. CP-45FS
:
0603Chip ~ 12mm (0.5mm)
*F
:Flying vision
V
:Stage Vision
S
:Small Chips
2.
Applicable PCB
1. Size
:
X :50~460mm Y:30~400mm
2. Thickness
:
0.38~4.0
3.
Mount Speed(by Part)
1. Chip
:
0.197sec /(1608)
2. QFP
:
0.75Sec / Flying Vision
1.6Sec / Stage Vision
3. Connector
:
0.5Sec / Flying Vision
1.6Sec / Stage Vision
* Optimized Condition
: Concurrent
pickup / 100mm
Operating Manual
MODEL
Reference Figure
CP-45/55 Operation Process
1
4
2
5
3
6
* Name of Key Components
1.
Head(6ea)
Pick & Placer
2.
Camera
Flying & Fixed
3.
ANC
Auto Nozzle Changer(37Hole)
4.
Feeder
Part Feeder(8~56)
5.
Conveyor
Board Conveyor(50~400)
6.
MMI
(Operation Program)
Man Machine Interface
Operating Manual
MODEL
Reference Figure
CP-45/55 Operation Process
4
2
1
3
5
6
7
*HEAD
1. Beam 1-Teaching(1-10)
2. R Motor(Rotation)
3. Mirror
4. Move Camera
5. Flying Camera(6ea)
22mm
6. Z Motor(UP,down)
7. Z Spindle(6ea)
