4 – 10
4-2-6. 印刷
印刷印刷
印刷
編集対象のファイル，最適化で分割したノズル情報または，生産管理情報を印刷します。
印刷を選択すると画面は次のようになります。
プログラムデータは，プログラム編集で作成したデータを，生産管理情報は，生産実行後の管理情
報を印字します。
4-2-6-1. プログラムデータ
プログラムデータプログラムデータ
プログラムデータ
プログラムデータを選択すると下図のようにダイアログが表示されます。
印刷形式
印刷形式印刷形式
印刷形式
ステーション個別が選択されています。
出力データ
出力データ出力データ
出力データ
印刷したいデータをチェックボックスで指定します。
レコード総数（データ完成状況で表示されます）が０のデータは非選択表示となります。
選択された印刷形式により，印刷できるデータには，チェックマークがあらかじめ付いています。
テキスト出力・印刷・取消ボタン
テキスト出力・印刷・取消ボタンテキスト出力・印刷・取消ボタン
テキスト出力・印刷・取消ボタン
印刷 −印刷を開始します。
取消 −ダイアログを閉じます。
テキスト出力 −テキストに出力します。
テキスト出力ボタンをクリックすると右記
のテキスト出力ダイアログが表示されます。
ここで、テキストを保存する場所と名前を指定し
ます。
◇ デフォルトの保存場所は、生産プログラムファ
イルと同じになります。
4 – 11
搭載データ
搭載データ搭載データ
搭載データ
搭載データの入力順を選択します。
部品データ
部品データ部品データ
部品データ
部品データの詳細・リストを選択します。
吸着データ
吸着データ吸着データ
吸着データ
吸着データのモードを選択します。
モード 入力順印刷
レイアウト印刷
フィーダーセットアップシート−コメントなし
フィーダーセットアップシート−コメントあり
マシン機種によって印刷できるデータ
マシン機種によって印刷できるデータマシン機種によって印刷できるデータ
マシン機種によって印刷できるデータ
マシン機種によって印刷できるデータが異なります。
2010，2030
基板データ ／ 搭載データ
部品データ ／ 吸着データ
2020，2040
基板データ ／ 搭載データ
部品データ ／ 吸着データ
ビジョンデータ
◇ 印刷実行後 下記のダイアログが表示された場合，最後に最適化を実行した後にプログラムデ
ータが変更されています。現在表示されているデータと印刷されるデータが食い違う可能性が
ありますので注意して下さい。
＜OK＞ ：編集中の内容と最適化ファイルの内容が違いますが，印字を継続します。
＜キャンセル＞
：印刷を中止し，ダイアログに戻ります。
◇ 再度，最適化を実行すれば表示されているプログラムデータと最適化データの結果が等しくな
りますので上記のダイアログは表示されなくなります。
メニュー選択後，または上記ダイアログで＜OK＞ボタンを選択後は，下記のダイアログが表示さ
れます。
4 – 12
4-2-6-2. ノズル割付
ノズル割付ノズル割付
ノズル割付
常設ノズルのノズル配置および、最適化が割り振ったノズル配置とノズル本数を印刷します。

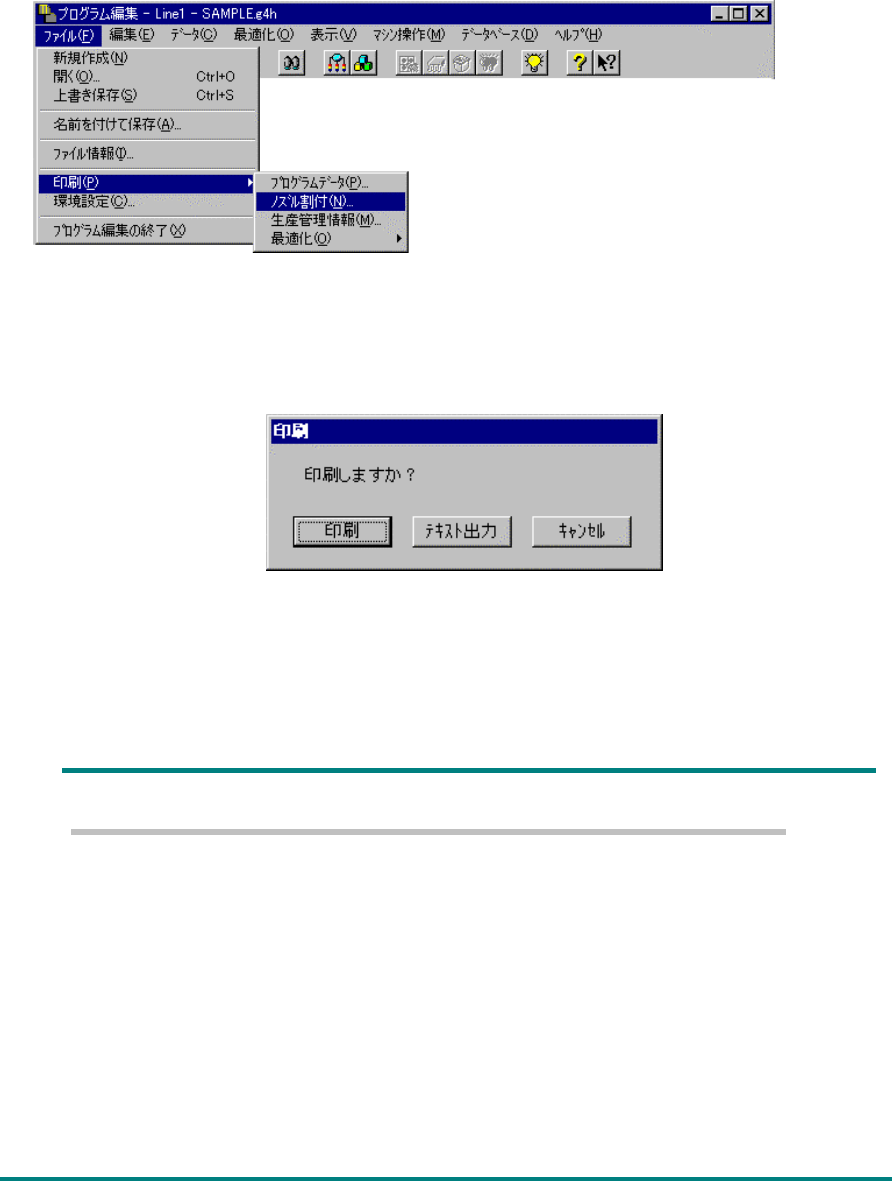

ファイルメニューから、［印刷］→［ノズル割付］を選択します。
◇ ノズル割付を選択した後は、下記のダイアログが表示されます。
＜印刷＞ ：印刷を開始します。
＜テキスト出力＞ ：テキスト出力ダイアログが表示されます。
＜キャンセル＞ ：印刷をキャンセルします。
印刷または、テキスト出力を実行すると、下記の内容が出力されます。
・ノズル割り付け
最適化が、新たに割り振ったノズル番号と本数を出力します。
最適化オプションの分割オプションの使用するノズルの設定によって、出力結果が異なります。
・ATC 常設ノズル情報
常設ノズルで設定されたノズル配置を出力します。
・分割による割り付け
最適化が、新たに割り振ったノズル配置を出力します。
最適化オプションの分割オプションの使用するノズルの設定によって、出力結果が異なります。
