7 – 137 ・ 検査する部品 部品の内容が表示されます。 ・ 検査する部品の吸着位置 部品を吸着する吸着位置の内容が表示されま す。前代替部品や次代替部 品へ吸着位置を変 更することもできます。 ① フィード フィーダーを一回ノックし部品を送ることができます。 （ 32mm 紙テープは除きます） ② ティーチング結果を吸着データに反映する ＨＯＤデバイスを使ってティーチングした結果を吸着データに格納するかをチェッ クします。チェ…
7 – 136
7-7-3-5. 操作
操作操作
操作
7-7-3-5-1.
SOT方向
方向方向
方向単独検査の操作
単独検査の操作単独検査の操作
単独検査の操作
7-7-3-5-2. SOT方向単独検査部品セレクトダイアログ
方向単独検査部品セレクトダイアログ方向単独検査部品セレクトダイアログ
方向単独検査部品セレクトダイアログ
生産メニューの”ツール”,”検査”,”SOT 方向単独検査”を選択すると以下のダイアログが表示され
ます。
部品名のコンボボックス内には三端子 SOT が一覧表示され、ここで検査を実行する部品の選択
を行います。
図
図図
図 7-7-3-5-1 SOT 単独検査部品ｾﾚｸﾄﾀﾞｲｱﾛｸﾞ
単独検査部品ｾﾚｸﾄﾀﾞｲｱﾛｸﾞ単独検査部品ｾﾚｸﾄﾀﾞｲｱﾛｸﾞ
単独検査部品ｾﾚｸﾄﾀﾞｲｱﾛｸﾞ
7-7-3-5-3. SOT方
方方
方向単独検査実行ダイアログ
向単独検査実行ダイアログ向単独検査実行ダイアログ
向単独検査実行ダイアログ
図 7-7-3-5-2 から単独検査ボタンを押下すると以下のダイアログが表示されます。
図
図図
図 7-7-3-5-2 SOT 方向単独検査ﾀﾞｲｱﾛｸﾞ
方向単独検査ﾀﾞｲｱﾛｸﾞ方向単独検査ﾀﾞｲｱﾛｸﾞ
方向単独検査ﾀﾞｲｱﾛｸﾞ
7 – 137
・ 検査する部品
部品の内容が表示されます。
・ 検査する部品の吸着位置
部品を吸着する吸着位置の内容が表示されます。前代替部品や次代替部品へ吸着位置を変
更することもできます。
① フィード
フィーダーを一回ノックし部品を送ることができます。
（32mm 紙テープは除きます）
② ティーチング結果を吸着データに反映する
ＨＯＤデバイスを使ってティーチングした結果を吸着データに格納するかをチェッ
クします。チェックしない場合は今回吸着時のみ座標が適用されます。
・ 検査結果
検査後、検査結果に認識方向が“OK”または“NG”と表示されます。画像認識に失敗し
た場合は検査エラーと表示されます。
◇ ショートカットキー
単独検査画面では、以下のショートカット操作を行うことができます。
キーボード オペパネキー HODキー 動作
Ｆ１０ − ＥＮＴＥＲ 単独検査の実行
Ｆ４ − − フィーダーノック
Ｆ５ − PREVIOUS 前代替部品
Ｆ６ − NEXT 次代替部品
ESC − CANCEL 戻る
7-7-3-5-4. SOT方向単独検査中ダイアログ
方向単独検査中ダイアログ方向単独検査中ダイアログ
方向単独検査中ダイアログ
図 7-7-3-5-4 のダイアログで「単独検査」を実行すると以下のダイアログが表示されます。
図
図図
図 7-7-3-5-4 SOT 方向単独検査ﾀﾞｲｱﾛｸﾞ
方向単独検査ﾀﾞｲｱﾛｸﾞ方向単独検査ﾀﾞｲｱﾛｸﾞ
方向単独検査ﾀﾞｲｱﾛｸﾞ
・ 検査中の部品
検査中の部品の内容と現在の動作を表示します。
7 – 138
7-7-3-6. SOT方向連続検査
方向連続検査方向連続検査
方向連続検査
7-7-3-6-1.
SOT方向連続検査実行ダイアログ
方向連続検査実行ダイアログ方向連続検査実行ダイアログ
方向連続検査実行ダイアログ
生産メニューの”ツール”,”検査”,”SOT 方向連続検査メニュー選択後、以下の SOT 方向連続検
査ダイアログが表示されます。
図
図図

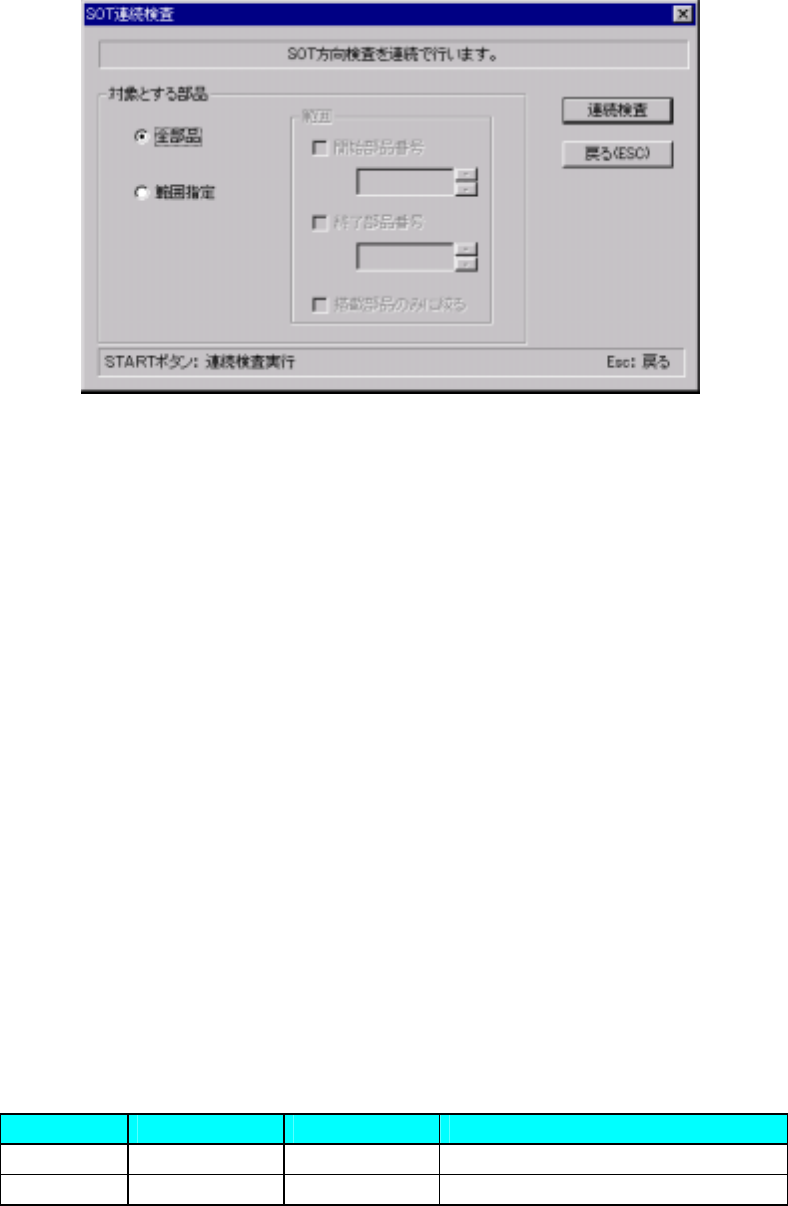

図 7-7-3-6-1 SOT 方向連続検査実行ﾀﾞｲｱﾛｸﾞ
方向連続検査実行ﾀﾞｲｱﾛｸﾞ方向連続検査実行ﾀﾞｲｱﾛｸﾞ
方向連続検査実行ﾀﾞｲｱﾛｸﾞ
・対象とする部品
部品データの中からある条件に一致した部品だけを検査する場合に設定します。
① 全部品
すべての部品データを検査します。
② 範囲指定
対象する部品をある部品番号に絞って検査を行う場合にチェックします。チェック
を行うと以下の内容が指定できるようになります。
・ 開始部品番号
検査を開始させる部品データの番号を指定する場合にチェックします。チェッ
クを行いエディットボックスの開始部品番号を変更します。
終了部品番号
検査を終了させる部品データの番号を指定する場合にチェックします。
チェックを行いエディットボックスの終了部品番号を変更します。
搭載部品のみ
実際に搭載する搭載データのみに限定する場合にチェックします。
・ 連続検査ボタン
連続検査を開始します。
・ 戻るボタン
元の画面に戻ります。
◇ ショートカットキー
連続検査結果画面では、以下のショートカット操作を行うことができます。
表
表表
表 7-7-3-6-1 ショートカットキー
ショートカットキーショートカットキー
ショートカットキー
キーボード オペパネキー HODキー 動作
− START − 連続検査開始
ESC − − 戻る
