4-6-3.
範囲ﾁｪｯｸ
範囲ﾁｪｯｸ範囲ﾁｪｯｸ
範囲ﾁｪｯｸ
搭載位置が基板内にあるか（一面取り），または回路内にあるか（多面取り）の範囲チェックは次
のタイミングで行われます。範囲チェック・エラーは，ワーニング・エラーとして処理されます。
① データ入力時
データ入力時データ入力時
データ入力時
搭載位置 X または Y を入力した時点，またはそれぞれを変更した時点で，範囲チェックが行
われます。

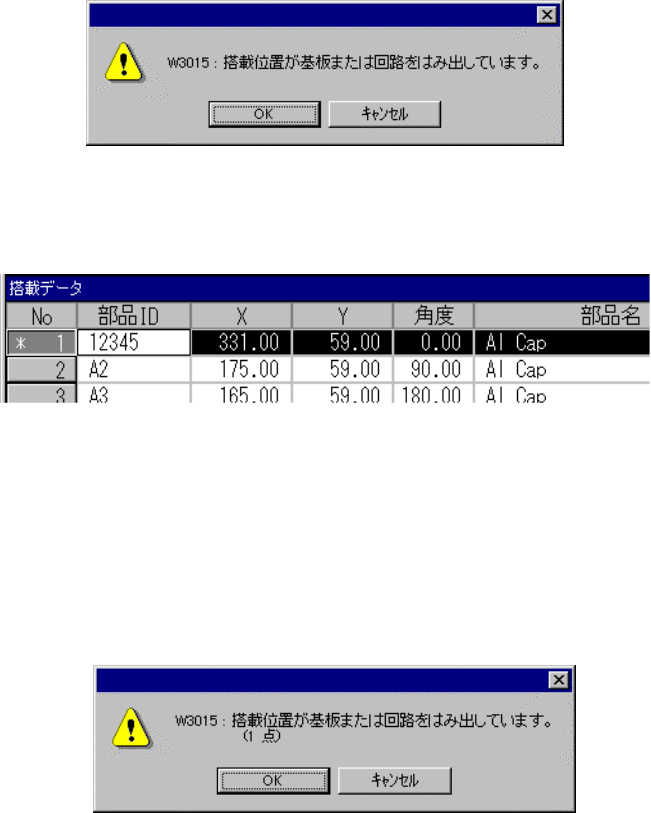

エラーの際は，次のワーニングダイアログが表示されます。
OK ：入力データは確定し，搭載データ番号の左横に＇＊＇範囲オーバーマークが
付きます。範囲内の値が入力されれば，マークは消えます。
ｷｬﾝｾﾙ ：入力データは無効となり，データ入力状態に戻ります。
② データ切替時
データ切替時データ切替時
データ切替時
・基板データがアクティブでなくなる時
・搭載データがアクティブでなくなる時
● 範囲外となる搭載データが発生する可能性があるのでここでも範囲チェックを行います。
エラーの際は，次のワーニングダイアログが表示されます。
OK ：データ切替を続行する。
ｷｬﾝｾﾙ ：データ切替を中止する。
● 搭載データへ切り替わる時
範囲外の搭載データは範囲オーバーマークがついて表示されます。
4 - 53
4-7. 部品データ
部品データ部品データ
部品データ
4-7-1. 基本操作法
基本操作法基本操作法
基本操作法
部品データの入力画面は、フォーム表示① と リスト表示形式② の 2 通りがあります。
①
①①
① フォーム表示画面
フォーム表示画面フォーム表示画面
フォーム表示画面
フォーム表示画面は、1 つの部品データを 1 画面に表示します。データの入力は、フォーム
表示画面で行います。
②
②②
② リスト表示画面
リスト表示画面リスト表示画面
リスト表示画面
リスト表示画面は、複数の部品データの要約をリストの形で画面に表示します。
リスト表示画面では、データの入力はできませんが、データの完成状況を見ることができ
ます。
またハイライトカーソルを移動し、 ENTER キーを押すか、トラックボールの〈左〉ボタ
ンをダブルクリックする事により、選択した部品データのフォーム表示画面に移ることが
きます。
4 - 54
入力グループ
入力グループ入力グループ
入力グループ
グループ 設定項目
基本部
コメント
部品種別
部品荷姿
部品寸法
表示選択
センタリング部 センタリング方式
タックコントロール部
荷姿
センタリング
拡張
検査
ウィンドウ表示
ウィンドウ表示ウィンドウ表示
ウィンドウ表示
データ未入力時には、タックコントロール部の荷姿ページが最上部に表示され入力項目
は表示されません。
基本部の部品荷姿が入力された時点で対応する入力項目が表示されます。
基本部の設定項目を入力した時点でタックコントロール部のうちデフォルト設定され入
力の必要がない項目には、タック・インデックスの右側にチェックマークが付きます。
項目間の移動
項目間の移動項目間の移動
項目間の移動
入力したい項目の入力フィールド又はタック・インデックスをトラックボールでクリッ
クします。
キーボードで項目間を移動するには、TAB キーを使用してカーソルを移動させて下さ
い。
ウィンドウ内からタック・インデックスに移動する場合は、SHIFT + Page Up キーを
使用してください。また、タック・インデックスからウィンドウ内の項目に移動する場
合は、表示したいタック・インデックスに移動（TAB キー）し、スペースキーを押下
してください。
選択択一入力
選択択一入力選択択一入力
選択択一入力
選択択一入力の項目を入力または変更する場合は、トラックボールの〈右〉ボタンを押
しポップアップメニューを開いて選択したい項目をクリックします。
キーボードを使用する場合は、F2 ｷｰを押します。ポップアップメニューが表示されま
すのでカーソルキーで選択したい項目位置へ移動しキーで入力します。
ページ移動
ページ移動ページ移動
ページ移動
ページ戻りボタンを押下するか、Page Up キーを押すと１つ前の部品データを表示しま
す。前に部品データがなければ、ページ戻りボタンは選択不可になります。ページ送り
ボタンを押下するか、Page Down キーを押すと１つ次の部品データを表示します。次
に部品データがなければ、ページ送りボタンは選択不可になります。
