14 - 25 14-3-11. OCC （偏光フィルタ） （偏光フィルタ） （偏光フィルタ） （偏光フィルタ） OCC の偏光フィルタ上に，ほこりや異物がないか確認して下さい。 ほこり，異物等はエアガン等で除去して下さい。 ① 偏光フィルタ 危険 危険 危険 危険 不意の起動による事故を防ぐため，電源を切ってから行って下さい。 1
14 - 24
14-3-10. 一括交換台（オプション）
一括交換台（オプション）一括交換台（オプション）
一括交換台（オプション）
フィーダバンクにテープフィーダ等取り付ける前にゴミや異物が無い様に拭き取って下さい。
フィクシングプレートＢ②の下に異物が入っているか確認して下さい。
バンクロケートピン③（両側）付近にもチップ部品等の異物が無いことを確認下さい。
チップ部品等の異物がある場合は，掃除機等で清掃して下さい。
① フィーダバンク
② フィクシングプレートＢ
③ バンクロケートピン
1
2
3
14 - 25

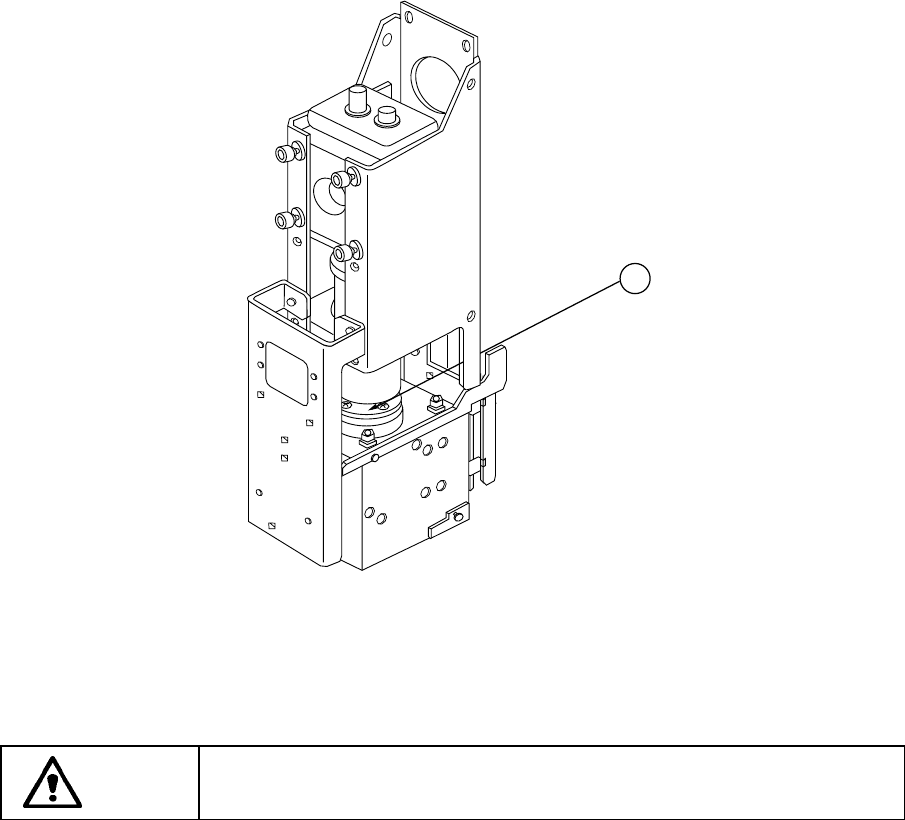

14-3-11. OCC（偏光フィルタ）
（偏光フィルタ）（偏光フィルタ）
（偏光フィルタ）
OCC の偏光フィルタ上に，ほこりや異物がないか確認して下さい。
ほこり，異物等はエアガン等で除去して下さい。
① 偏光フィルタ
危険
危険危険
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
1
14 - 26

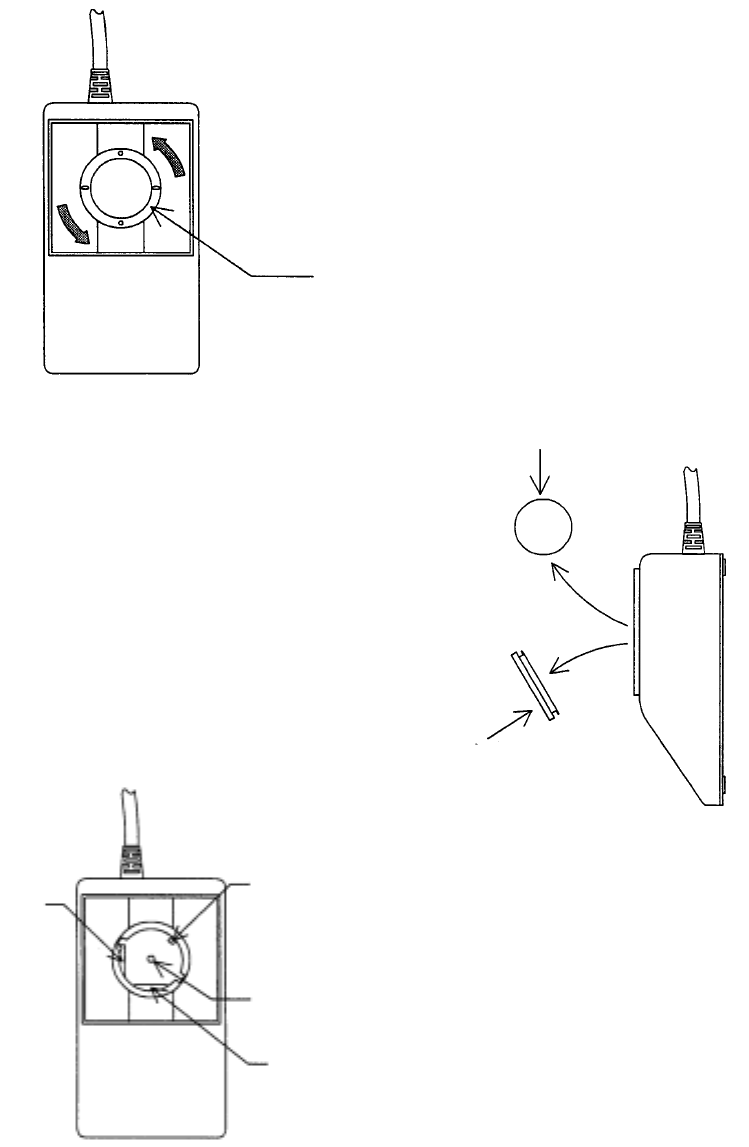

14-3-12. トラックボール
トラックボールトラックボール
トラックボール
トラックボール内部に付着したホコリや異物を清掃します。
① リングを反時計方向（矢印の方向）に回します。
② リングとボールを取り外します。
ボールは柔らかい布の上など転がらな
い場所に置きます。
③ 左図に示すボールとの接触部分を柔らかい布等で
清掃する。
ボールの汚れも同様に拭き取って下さい。
（ただし，水分厳禁）
リング
リング
ボール
Ｘ検出軸
４５度軸
ボール支え
Ｙ検出軸
