8-2-2-10-3. 使用ユニット
使用ユニット使用ユニット
使用ユニット（機能）
（機能）（機能）
（機能）
［使用ユニット（機能）］のタブを選択すると、図 8-2-2-10-3 の使用ユニット（機能）設定のダイ
アログが表示されます。
・ＭＴＣ／ＭＴＳ使用ユニットで、ＭＴＳが選択されている場合にはバンクマーク認識［リア(Ｍ
ＴＳ)］の表示になります。

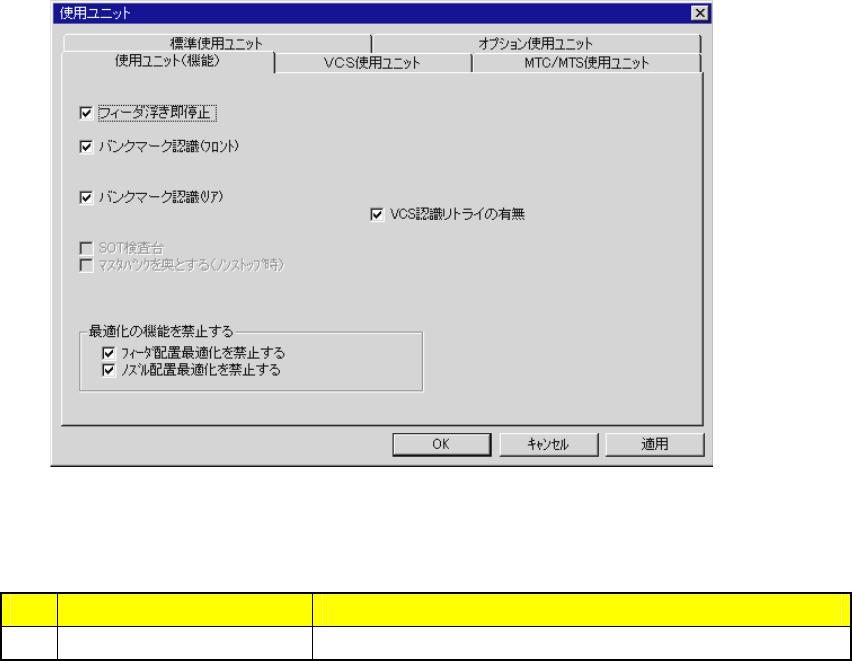

図
図図
図 8-2-2-10-3
使用ユニット
使用ユニット使用ユニット
使用ユニット(機能
機能機能
機能)設定のダイアログ
設定のダイアログ設定のダイアログ
設定のダイアログ
(1) 設定項目
No. 項目 設定する内容
1 使用ユニット（機能） 機能の使用／未使用
◇ 生産プログラムが搭載を完了するために上記機能を必要とする場合、実際に搭載が行わ
れるかどうかを表 8-2-2-10-3 に示します。
◇「最適化の機能を禁止する」グループで各オプションをチェックした場合の機能制限を表
8-2-2-10-4 に示します。
(2) 設定方法
使用するデバイスユニットをチェックボックスで指定します。
ＭＳパラメータでオプション設定がなされていないユニットは、チェックができません。
◇ マスタバンクを奥とする（ノンストップ時）
ノンストップ生産でのマスタバンク位置を指定します。
搬送基準に依存しません。
[操作オプション］→［使用ユニット］タブのオルタネート設定が優先されます。
8 – 33
(3) 生産動作
表
表表
表 8-2-2-10-3
使用しないに指定した場合の搭載
使用しないに指定した場合の搭載使用しないに指定した場合の搭載
使用しないに指定した場合の搭載
No. ユニット 生産動作
1 フィーダ浮き即停止
ＸＹ移動中にセンサを検出したときはＸＹの速度が低速になります。
ＸＹの移動前にセンサを検出するとセンサ検出の再試行を問い合わせ
します。＜再試行＞を選択するとセンサを再確認します。＜キャンセル
＞を選択すると生産を終了します。
2 バンクマーク認識 機能を削除するだけで搭載は実行されます。
3 ＳＯＴ検査台 追尾メニューでＳＯＴの方向検査の指定はできません。
4 マスタバンクを奥とする
（ノンストップ時）
マスタバンクを手前とします。
（「手前」とは、本体正面側を指します。）
5
VCS 認識リトライ VCS のリード部品認識において、ロットの違いによる光沢の差で
認識エラーが発生しても、認識リトライしません。
表
表表
表 8-2-2-10-4
最適化の機能を禁止するに指定した場合の搭載
最適化の機能を禁止するに指定した場合の搭載最適化の機能を禁止するに指定した場合の搭載
最適化の機能を禁止するに指定した場合の搭載
No. ユニット 生産動作
1 フィーダ配置最適化を禁
止する
プログラム編集、最適化メニュー、最適化を実行したダイアログに表
示される“吸着データ”のオプションが「自動選択を分配する」に固
定されます。
その他のオプションは選択できません。
2 ノズル配置最適化を禁止
する
プログラム編集、最適化メニュー、最適化を実行したダイアログに表
示される“使用するノズル”のオプションが「常設ノズルを使用する」
に固定されます。
その他のｵﾌﾟｼｮﾝは選択できません。
8 – 34
8-2-2-10-4. ＶＣＳ使用ユニット
ＶＣＳ使用ユニットＶＣＳ使用ユニット
ＶＣＳ使用ユニット
［ＶＣＳ使用ユニット］のタブを選択すると、図 8-2-2-10-4 のＶＣＳ使用ユニット設定のダイアロ
グが表示されます。（但し、ＫＥ−２０１０，２０３０では表示されません。）
図
図図
図 8-2-2-10-4
ＶＣＳ使用ユニット設定のダイアログ
ＶＣＳ使用ユニット設定のダイアログＶＣＳ使用ユニット設定のダイアログ
ＶＣＳ使用ユニット設定のダイアログ（表示例．
（表示例．（表示例．
（表示例．KE-2020）
））
）
(1) 設定項目
No. 項目 設定する内容
1 ＶＣＳ使用ユニット ＶＣＳユニットの使用／未使用
ＶＣＳユニットの使用／未使用ＶＣＳユニットの使用／未使用
ＶＣＳユニットの使用／未使用
● 万一、ＶＣＳユニットに故障が発生した場合、本項目で使用しな
いユニットに指定することにより生産プログラムデータを変更
せずに吸着搭載を実行することができます。
生産プログラムが搭載を完了するために上記ユニットを必要とする場合、実際に搭載が行われるか
どうかを表 8-2-2-10-4 に示します。
(2) 設定方法
使用するデバイスユニットをチェックボックスで指定します。
ＭＳパラメータでオプション設定がなされていないユニット（薄い文字で表示されているユニ
ット）は、チェックができません。
(3) 生産動作
表
表表
表 8-2-2-10-4 使用しないに指定した場合の搭載
使用しないに指定した場合の搭載使用しないに指定した場合の搭載
使用しないに指定した場合の搭載
No. ユニット 生産動作
1 カメラ ＶＣＳ認識部品の搭載は、スキップされます。
2 照明 ＶＣＳ認識部品の搭載は、スキップされます。
