7 – 81 生産開始前処理ダイアログにて選択された後の動作説明を 生産開始前処理ダイアログにて選択された後の動作説明を 生産開始前処理ダイアログにて選択された後の動作説明を 生産開始前処理ダイアログにて選択された後の動作説明を 下記に示します。 下記に示します。 下記に示します。 下記に示します。 Step No. 継続生産 生産動作 搬送路上 の基板 生産中断…
7 – 80
1).「基板搬入後生産」が選択されている場合

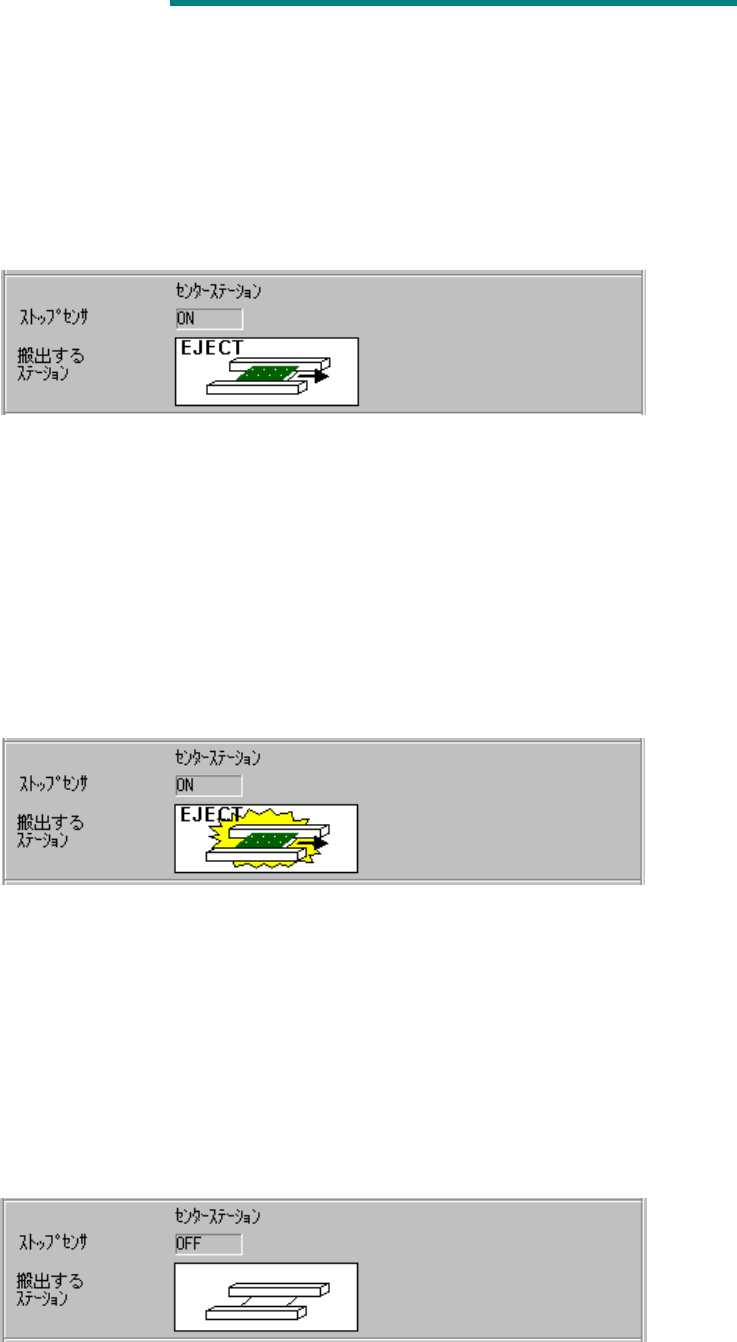

搬出するステーションとして、ストップセンサにて判断された搬送路上の状態を、画像に
て表示します。
搬送路上に基板が無い。
搬送路上から基板を搬出します。
生産中断時に搬送路上に基板がありましたが、部品をすべて搭載済みのた
め、搬出する必要があります。
搬送路上から基板を搬出します。
但し、欠品、誤搭載の危険がありますので、基板搬出には十分注意する必
要があります。
この画像をクリックすると、センタステーション上の基板を、再クランプ可能な位置
にセットします。
2).
「再クランプ後生産」が選択されている場合
再クランプするステーションとして、ストップセンサにて判断された搬送路上の状態より、
画像にて表示します。あるいは、前回生産中断時の搬送路上の状態がわかる時（前回生産
中断後、生産再開前に、生産ファイルの読み込み、生産画面の終了を行っていない場合）、
再クランプをするにあたり、前回と同じ搬送路上の状態の指示を、画像にて表示します。
搬送路上に基板が無い。
搬送路上の基板を再クランプします。
搬送路上の基板を再クランプします。
但し、欠品、誤搭載の危険がありますので、再クランプには十分注意する
必要があります。
生産中断時の搬送路上にあった基板を再クランプします。
ただし、現在搬送路上には基板がありません。
この画像をクリックすると、センタステーション上の基板を、再クランプ可能な位置
にセットします。
④ 基板搬出、再クランプを実行する場合の動作情報
継続生産情報、搬送路上の状態、により、「基板搬入後生産」「再クランプ後生産」の動
作を行う場合の注意すべきことと、実行後の動作についてが表示されます。
図
図図
図 7-4-14-1-4 基板搬出、再クラ
基板搬出、再クラ基板搬出、再クラ
基板搬出、再クランプを実行する場合の動作情報
ンプを実行する場合の動作情報ンプを実行する場合の動作情報
ンプを実行する場合の動作情報
7 – 81
生産開始前処理ダイアログにて選択された後の動作説明を
生産開始前処理ダイアログにて選択された後の動作説明を生産開始前処理ダイアログにて選択された後の動作説明を
生産開始前処理ダイアログにて選択された後の動作説明を
下記に示します。
下記に示します。下記に示します。
下記に示します。
Step
No.
継続生産
生産動作
搬送路上
の基板
生産中断時の
搬送路情報
実行後の動作
（スタートキー押下後の動作）
① 基板有り
基板搬入後生産は、選択不可
② 基板無し
−（通常なし）
③
有り
情報無し
基板搬出後、生産開始前に基板搬入後、
継続生産（要注意）
④
行う
基板搬入後生産
無し ―
生産開始前に基板搬入後、継続生産
⑤ 基板有り
基板搬入後生産は、選択不可
再クランプ後、生産開始前に基板搬入を
行わず、継続生産
⑥ 基板無し
−（通常なし）
⑦
有り
情報無し
再クランプ後、生産開始前に基板搬入を
行わず、継続生産（要注意）
⑧
行う
再クランプ後生産
無し ―
エラー（基板がありません。）
⑨ 基板有り
基板搬出後、生産開始前に基板搬入後、
新規生産（要注意）
⑩ 基板無し
−（通常なし）
⑪
有り
情報無し
基板搬出後、生産開始前に基板搬入後、
新規生産（要注意）
⑫
行わない
基板搬入後生産
無し ―
生産開始前に基板搬入後、新規生産
⑬ 基板有り
再クランプ後、生産開始前に基板搬入を
行わず、新規生産（要注意）
⑭ 基板無し
−（通常なし）
⑮
有り
情報無し
再クランプ後、生産開始前に基板搬入を
行わず、新規生産（要注意）
⑯
行わない
再クランプ後生産
無し ―
エラー（基板がありません。）
7 – 82
.
Step①. 搬送路上に「基板有り」、生産中断時の搬送路情報が「基板有り」の場合
「継続生産を行う」「基板搬入後生産」は選択できません。
必ず、「再クランプ後生産」が選択されます。 （Ⅰ.継続生産ﾌｧｨﾙがある場合 ⑤参照）
Step②. 搬送路上に「基板有り」、生産中断時の搬送路情報が「基板無し」の場合
「継続生産を行う」「基板搬入後生産」を選択すると、搬送路上の状態の表示は以下のよ
うになります。
図
図図
図 7-4-14-1-5①
①①
① 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
この選択を実行すると、基板搬出中ダイアログが表示され、基板搬出後、生産開始前に
基板を搬入し、継続生産が実行されます。しかし、生産中断時の搬送路上の基板に部品
がすべて搭載済みの場合、継続生産ファイルは無いため、上記状態にはなりません。
（Ⅱ.継続生産ﾌｧｨﾙがない場合 ② 参照）
Step③. 搬送路上に「基板有り」、生産中断時の搬送路情報が「情報無し」の場合
「継続生産を行う」「基板搬入後生産」を選択すると、搬送路上の状態の表示は以下のよ
うになります。
図
図図
図 7-4-14-1-5②
②②
② 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
この選択を実行すると、基板搬出中ダイアログが表示され、基板搬出後、生産開始前に
基板を搬入し、継続生産が実行されます。
この場合の基板搬出は、生産中断時の搬送路情報がないため、搬出された基板は、欠品、
の危険が有りますので、十分な注意が必要です。
Step④. 搬送路上に「基板無し」、生産中断時の搬送路情報が「基板有り」の場合
「継続生産を行う」「基板搬入後生産」を選択すると、搬送路上の状態の表示は以下のよ
うになります。
図
図図
図 7-4-14-1-5③
③③
③ 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
この選択を実行すると、生産開始前に基板を搬入し、継続生産が実行されます。
