5 – 31 ３）ポップアップで、 ポップアップで、 ポップアップで、 ポップアップで、” ” ” ”参照 参照 参照 参照” ” ” ”を選択された場合 を選択された場合 を選択された場合 を選択された場合 下記のボールパターン一覧ダイアログが表示されます。 ［設定方法］ データベースの一覧呼出の操作と同じで、設定するボールパターンをダブルクリックする か、ボールパターン選択後、ＯＫボタンをクリックして下さい。確認のダイアログが表…
5 -30-

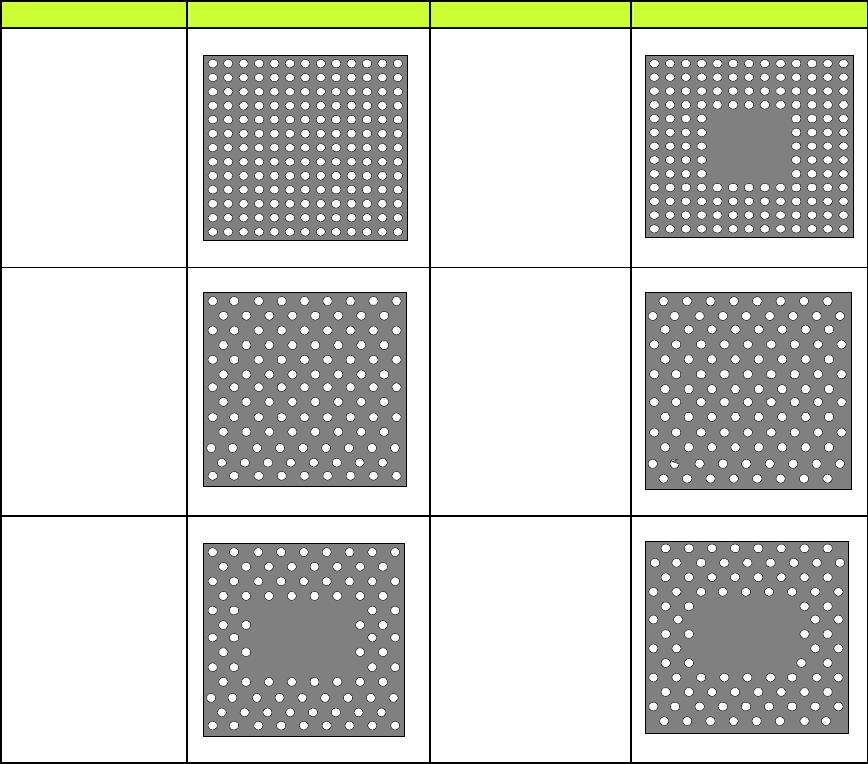

２）デフォルトパターンサンプルイメージ
デフォルトパターンサンプルイメージデフォルトパターンサンプルイメージ
デフォルトパターンサンプルイメージ
ﾃﾞﾌｫﾙﾄﾊﾟﾀｰﾝ種別
ｻﾝﾌﾟﾙｲﾒｰｼﾞ ﾃﾞﾌｫﾙﾄﾊﾟﾀｰﾝ種別 ｻﾝﾌﾟﾙｲﾒｰｼﾞ
1.標準ﾀｲﾌﾟBGA
2.ﾍﾟﾘﾌｪﾗﾙﾀｲﾌﾟBGA
3.千鳥標準ﾀｲﾌﾟ
BGA（外周多）
4.千鳥標準ﾀｲﾌﾟ
BGA（外周少）
5.千鳥ﾍﾟﾘﾌｪﾗﾙﾀｲﾌﾟ
BGA（外周多）
6.千鳥ﾍﾟﾘﾌｪﾗﾙﾀｲﾌﾟ
BGA（外周少）
5 – 31
３）ポップアップで、
ポップアップで、ポップアップで、
ポップアップで、”
””
”参照
参照参照
参照”
””
”を選択された場合
を選択された場合を選択された場合
を選択された場合

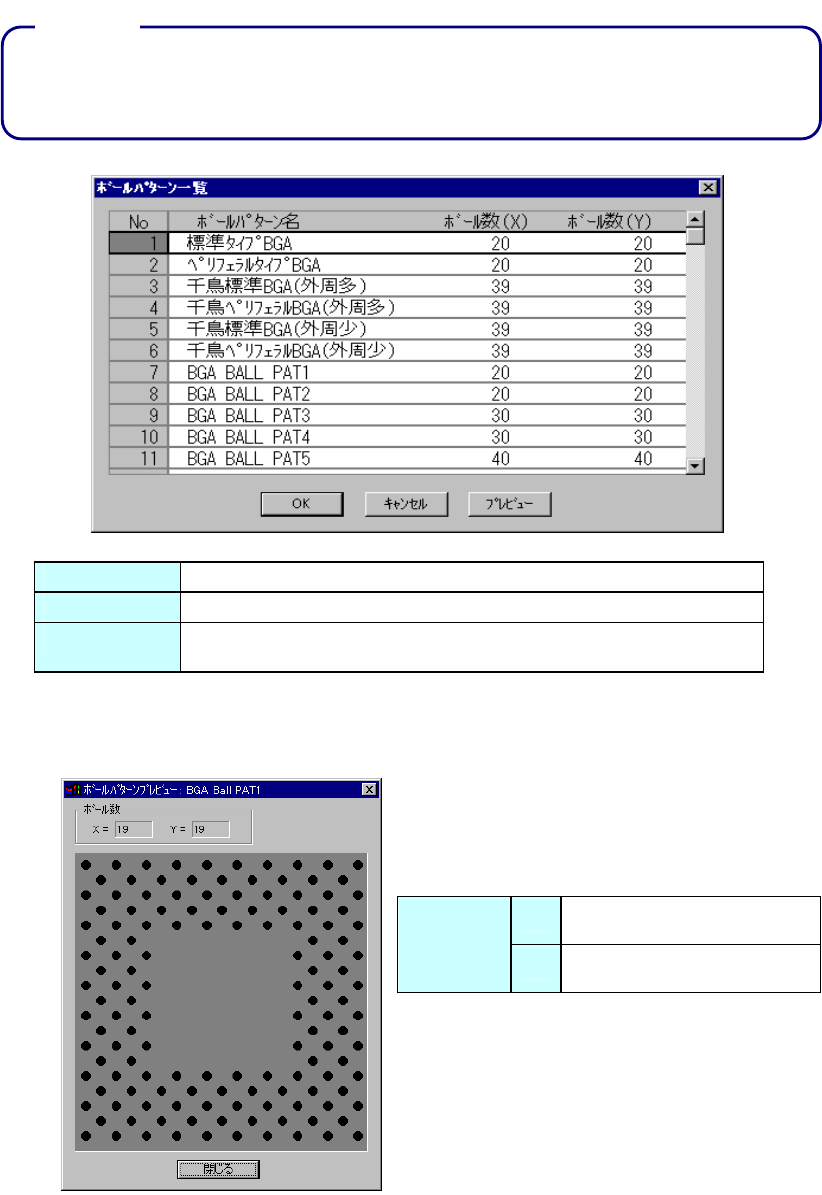

下記のボールパターン一覧ダイアログが表示されます。
［設定方法］
データベースの一覧呼出の操作と同じで、設定するボールパターンをダブルクリックする
か、ボールパターン選択後、ＯＫボタンをクリックして下さい。確認のダイアログが表示
されます。
・ ボールパターンをデータベースから呼出す場合は、ボールパターンが設定されている
部品データ（ビジョンデータ）を呼出して下さい。
ボールパターンのみを直接呼出すことはできません。
OK ﾎﾞｰﾙﾊﾟﾀｰﾝを設定します。設定後、ﾀﾞｲｱﾛｸﾞは、閉じます。
ｷｬﾝｾﾙ ﾎﾞｰﾙﾊﾟﾀｰﾝの設定を中止します。ﾀﾞｲｱﾛｸﾞを閉じます。
ﾌﾟﾚﾋﾞｭｰ
ﾎﾞｰﾙﾊﾟﾀｰﾝのﾌﾟﾚﾋﾞｭｰ機能です。ﾎﾞｰﾙﾊﾟﾀｰﾝを選択し、ﾌﾟﾚﾋﾞｭｰﾎﾞ
ﾀﾝをｸﾘｯｸすると ﾎﾞｰﾙﾊﾟﾀｰﾝが表示されます。
● ボールパターンのプレビューダイアログの表示例を示します。
X
ボールの列数
(横方向のボール個数)
ボール数
Y
ボールの行数
(縦方向のﾎボール個数)
“
““
“閉じる
閉じる閉じる
閉じる”
””
”で、ボールパターン一覧のダイアログに
戻ります。
注意：
注意：注意：
注意：
5 – 32
４）ポップアップで、
４）ポップアップで、４）ポップアップで、
４）ポップアップで、”
””
”編集
編集編集
編集”
””
”を選択された場合
を選択された場合を選択された場合
を選択された場合

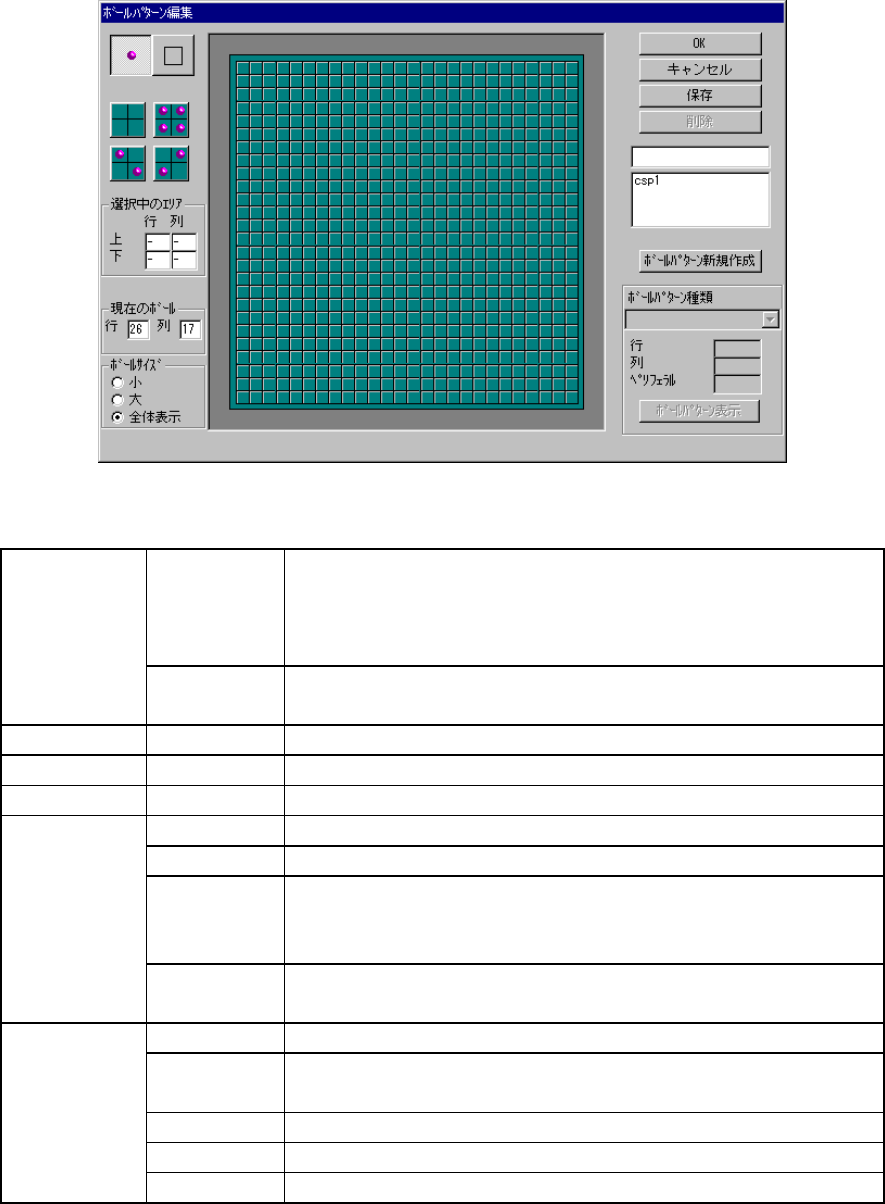

下記のボールパターンエディタが表示されます。
・ ボールパターンエディタで、任意のボールパターンの登録を行います。
・ 最大 70パターン登録できます。
・ 登録されたパターン名が、認識パターン設定ダイアログのパターン設定に追加されます。
ボールパターンエディタの説明
ボールパターンエディタの説明ボールパターンエディタの説明
ボールパターンエディタの説明
ﾎﾞｰﾙ/ｲﾝﾃﾞｯｸｽ ﾄﾗｯｸﾎﾞｰﾙの〈左〉ｸﾘｯｸを押すことにより、ﾎﾞｰﾙﾊﾟﾀｰﾝの作成を行うことができま
す。もう一度〈左〉ｸﾘｯｸするとｸﾘｱされます。
ﾄﾗｯｸﾎﾞｰﾙの〈右〉ｸﾘｯｸを押すことにより、ｲﾝﾃﾞｯｸｽﾏｰｸの作成を行うこと
ができます。もう一度右ｸﾘｯｸするとｸﾘｱされます。
ﾂｰﾙﾎﾞｯｸｽ
四角形 ﾄﾗｯｸﾎﾞｰﾙの〈左〉ｸﾘｯｸを押したままﾄﾗｯｸﾎﾞｰﾙを移動することで、四角形のﾎﾞｰﾙ
配置設定ができます。
塗りつぶしﾊﾟﾀｰﾝ
ﾊﾟﾀｰﾝ設定 四角形塗りつぶしﾊﾟﾀｰﾝの場合に、塗りつぶしﾊﾟﾀｰﾝを選択します。
選択中のｴﾘｱ 行、列 ﾂｰﾙﾎﾞｯｸｽの四角形で選択されて部分の始点と終点の座標を表示します。
現在のﾎﾞｰﾙ 行、列 ｶｰｿﾙ位置を横、縦の座標で表示します。
OK ﾊﾟﾀｰﾝの編集が有効になります。
ｷｬﾝｾﾙ ﾊﾟﾀｰﾝの編集が無効になります。但し、登録したﾊﾟﾀｰﾝは、残ります。
保存 編集したﾎﾞｰﾙﾊﾟﾀｰﾝを、保存する場合に使用します。
編集したﾎﾞｰﾙﾊﾟﾀｰﾝが新規ﾎﾞｰﾙﾊﾟﾀｰﾝの場合は、ﾎﾞｰﾙﾊﾟﾀｰﾝ名を設定後、保存しま
す。
ﾎﾞﾀﾝ
削除 登録したﾊﾟﾀｰﾝを削除します。ﾎﾞｰﾙﾊﾟﾀｰﾝのﾘｽﾄﾎﾞｯｸｽで選択したﾎﾞｰﾙﾊﾟﾀｰﾝを削除
します
ﾘｽﾄﾎﾞｯｸｽ 登録済のﾎﾞｰﾙﾊﾟﾀｰﾝが表示されます。
ﾎﾞｰﾙﾊﾟﾀｰﾝ新規
作成
新規のﾎﾞｰﾙﾊﾟﾀｰﾝを作成します。このダイアログを押すと下のﾎﾞｰﾙﾊﾟﾀｰﾝ種類、
入力できるようになります。
ﾎﾞｰﾙﾊﾟﾀｰﾝ種類 ﾎﾞｰﾙﾊﾟﾀｰﾝの種類を選択します。
行、列 最大ﾎﾞｰﾙ数を設定します。
ﾎﾞｰﾙﾊﾟﾀｰﾝ
ﾍﾟﾘﾌｪﾗﾙ ﾎﾞｰﾙﾊﾟﾀｰﾝ種類で千鳥ﾍﾟﾘﾌｪﾗﾙﾀｲﾌﾟを選択した場合、ﾍﾟﾘﾌｪﾗﾙを設定します。
