9 - 37

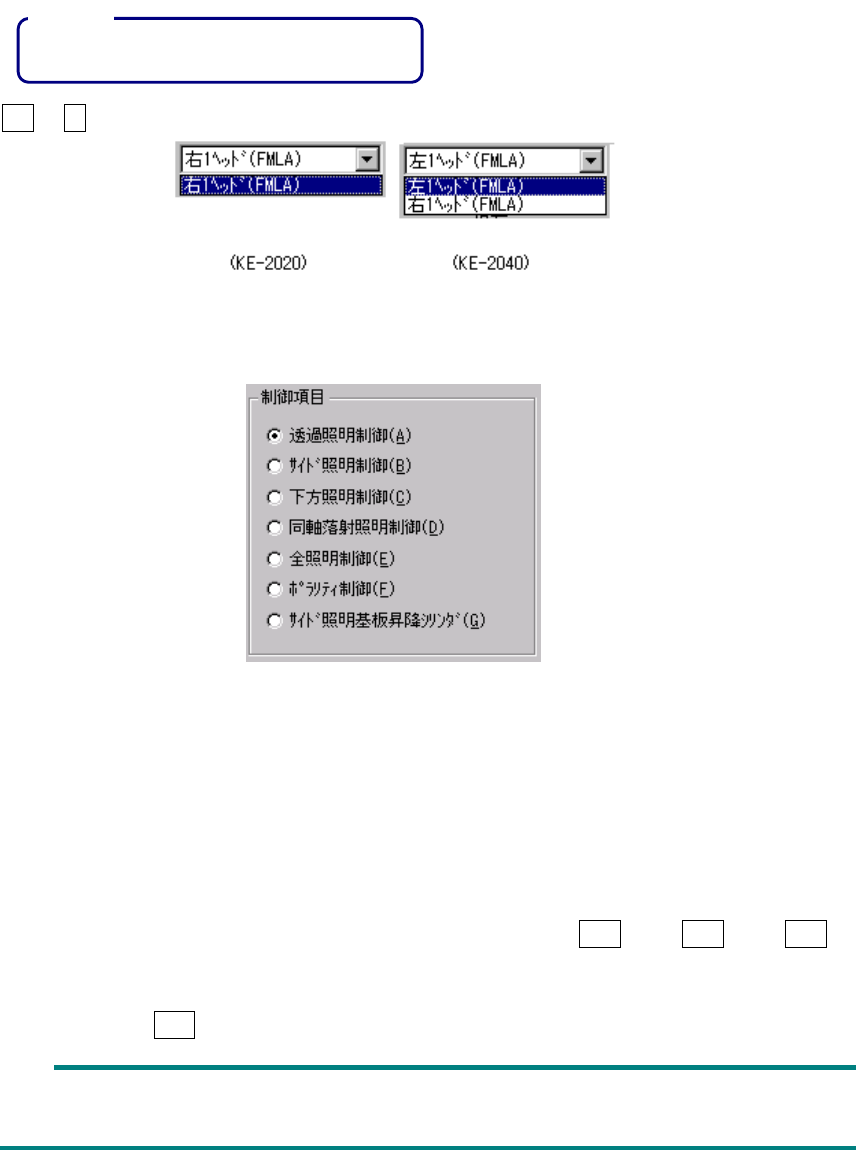

(2) 制御ヘッド
制御対象ヘッドをコンボボックスにより選択します。
マシンセットアップの“使用ユニット”での設定には影響しません。
（チェックされていない（使用しない）ユニットも選択可能）
FMLA ヘッドのみ選択できます。
Alt + ↓キーで、下記の一覧表が表示されます。
(3) 制御項目
制御項目をラジオボタンにより選択します。
(4) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) 透過照明制御
透過照明の ON／OFF を制御します。
御項目の“透過照明制御”がチェックされているときに＜ON（１）＞ボタン、＜OFF（２）
＞ボタン、＜ON／OFF（３）＞ボタンを選択するかまたは、Ｆ３キー､ Ｆ４キー､ Ｆ５キ
ーを押して制御します。
制御項目の“透過照明制御”がチェックされているときに＜設定（４）...＞ボタンを選択す
るかまたは、 Ｆ６キーを押すと、照明設定ダイアログが表示されます。
状態表示は、制御完了時に更新されます。
注意
注意注意
注意 :
9 - 38
2) サイド照明制御
サイド照明の ON／OFF を制御します。
制御項目の“サイド照明制御”がチェックされているときに＜ON（１）＞ボタン、＜OFF
（２）＞ボタン、＜ON／OFF（３）＞ボタンを選択するかまたは、Ｆ３キー､ Ｆ４キー､ Ｆ
５キーを押して制御します。
制御項目の“サイド照明制御”がチェックされているときに＜設定（４）...＞ボタンを選択
するかまたは、 Ｆ６キーを押すと、照明設定ダイアログが表示されます。
状態表示は、制御完了時に更新されます。
3) 下方照明制御
下方照明の ON／OFF を制御します。
制御項目の“下方照明制御”がチェックされているときに＜ON（１）＞ボタン、＜OFF（２）
＞ボタン、＜ON／OFF（３）＞ボタンを選択するかまたは、Ｆ３キー、 Ｆ４キー、 Ｆ５
キーを押して制御します。
制御項目の“下方照明制御”がチェックされているときに＜設定（４）..＞ボタンを選択す
るかまたは、 Ｆ６キーを押すと、照明設定ダイアログが表示されます。
状態表示は、制御完了時に更新されます。
4) 同軸落射照明制御
同軸落射照明の ON／OFF を制御します。
制御項目の“同軸落射照明制御”がチェックされているときに＜ON（１）＞ボタン、＜OFF
（２）＞ボタン、＜ON／OFF（３）＞ボタンを選択するかまたは、Ｆ３キー、 Ｆ４キー、
Ｆ５キーを押して制御します。
制御項目の“同軸落射照明制御”がチェックされているときに＜設定(4)...＞ボタンを選択す
るかまたは、 Ｆ６キーを押すと、照明設定ダイアログが表示されます。
状態表示は、制御完了時に更新されます。
5) 全照明制御
透過照明、サイド照明、下方照明、および同軸落射照明の ON／OFF を制御します。
制御項目の“全照明制御”がチェックされているときに＜ON（１）＞ボタン、＜OFF（２）
＞ボタン、＜ON／OFF（３）＞ボタンを選択するかまたは、Ｆ３キー、 Ｆ４キー、 Ｆ５
キーを押して制御します。
制御項目の“全照明制御”がチェックされているときに＜設定（４）...＞ボタンを選択する
かまたは、 Ｆ６キーを押すと、照明設定ダイアログが表示されます。
状態表示は、制御完了時に更新されます。
9 - 39
図
図図

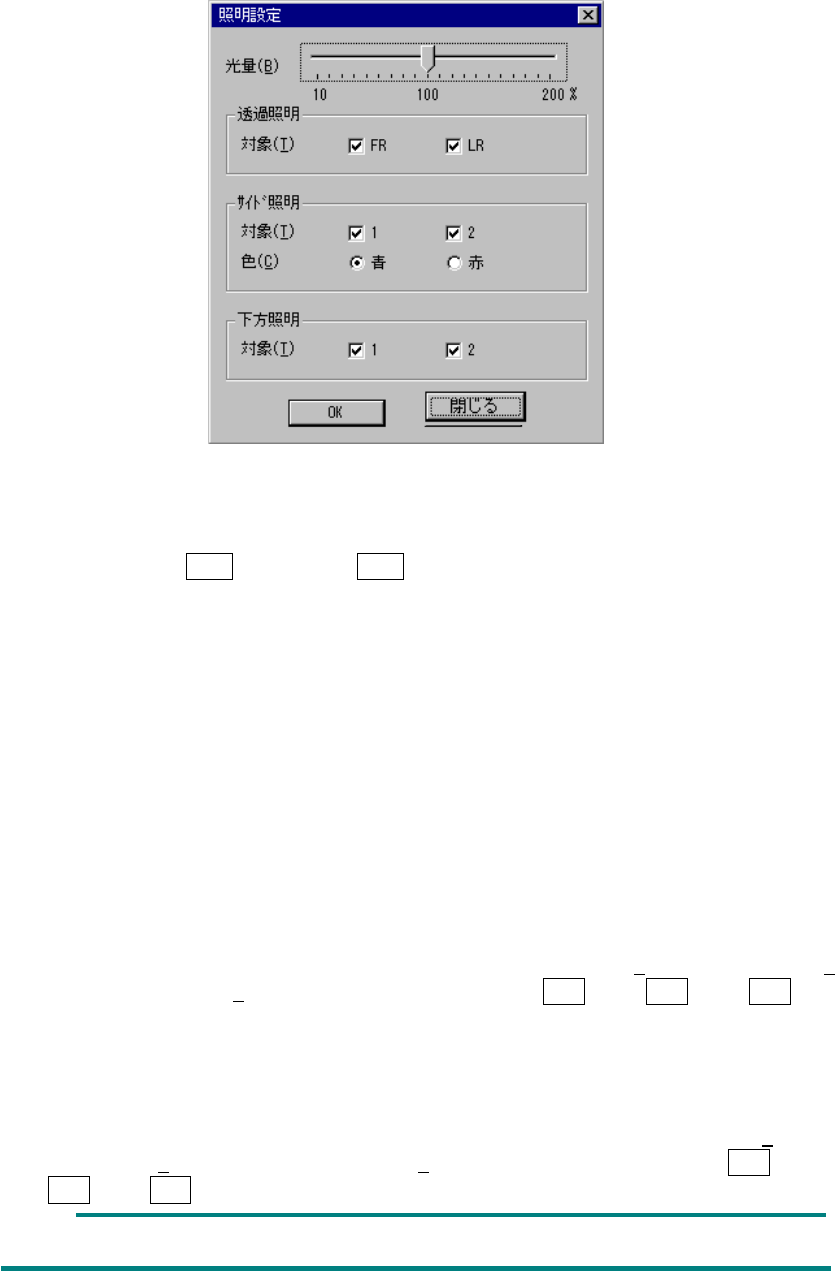

図 9-5-2
照明設定ダイアログ
照明設定ダイアログ照明設定ダイアログ
照明設定ダイアログ
・光量
スライドバーを動かして光量を設定します。
矢印キー、PgUp キー、または PgDn キーでスライドバーを動かせます。
・透過照明
チェックボックスで対象を設定します。
・サイド照明
チェックボックスで対象を設定します。
色をラジオボタンで選択します。
・下方照明
チェックボックスで対象を設定します。
＜OK＞ボタンを選択すると、次回から設定された内容で照明を ON します。
＜キャンセル＞ボタンを選択すると、設定された内容は無効になります。
6) ポラリティ制御
ポラリティの正／逆を制御します。
制御項目の“ポラリティ制御”がチェックされているときに＜正（1
）＞ボタン、＜逆（2）
＞ボタン、＜正／逆（3
）＞ボタンを選択するかまたは、Ｆ３キー､ Ｆ４キー､ Ｆ５キーを
押して制御します。
7) サイド照明基板昇降シリンダ
サイド照明基板昇降シリンダの ON／OFF を制御します。
制御項目の“サイド照明基板昇降シリンダ”がチェックされているときに＜ON（1
）＞ボタ
ン、＜OFF（2
）＞ボタン、＜ON／OFF（3）＞ボタンを選択するかまたは、Ｆ３キー､
Ｆ４キー､ Ｆ５キーを押して制御します。
状態表示は、制御完了時に更新されます。
(5) 状態表示
各ユニットの状態を制御完了時に表示します。
