7 – 45 7-3-2. 生産中のリトライリスト表示 生産中のリトライリスト表示 生産中のリトライリスト表示 生産中のリトライリスト表示 生産中のリトライリスト表示は，生産中のエラー発生状態によって図 7-3-2-1 が表示されます。 図 図 図 図 7-3- 2-1 リトライリスト（供給装置情報）のダイアログ表示 リトライリスト（供給装置情報）のダイアログ表示 リトライリスト（供給装置情報）のダイアログ表示 リトライリスト（供給…
7 – 44
7-3-1. 生産終了後のリトライリスト表示
生産終了後のリトライリスト表示生産終了後のリトライリスト表示
生産終了後のリトライリスト表示
(1) 未搭載リスト
生産終了後にメニューバーの [ツール−リトライリスト−未搭載リスト] を選択すると図 7-3-1-1
が表示されます。
リトライリストカウントは各ステーション毎に最大 100 件まで表示可能とし発生順に表示します。
但し，全ての部品が搭載されていても吸着ミスを起こしたフィーダ等が存在する場合は図 7-3-1-2
の供給装置情報が表示されます。また未吸着も，未搭載も無い場合はエラーは表示されません。
図
図図
図 7-3-1-1
リトライリスト表示（未搭載リスト）
リトライリスト表示（未搭載リスト）リトライリスト表示（未搭載リスト）
リトライリスト表示（未搭載リスト）
(2) 供給装置情報
生産終了後にメニューバーの [ツール−リトライリスト−供給装置情報 ] を選択すると
図 7-3-1-2 が表示されます。
リトライリストカウントは最大 100 件まで表示します。
図
図図
図 7-3-1-2
リトライリスト表示（供給装置情報）
リトライリスト表示（供給装置情報）リトライリスト表示（供給装置情報）
リトライリスト表示（供給装置情報）
7 – 45

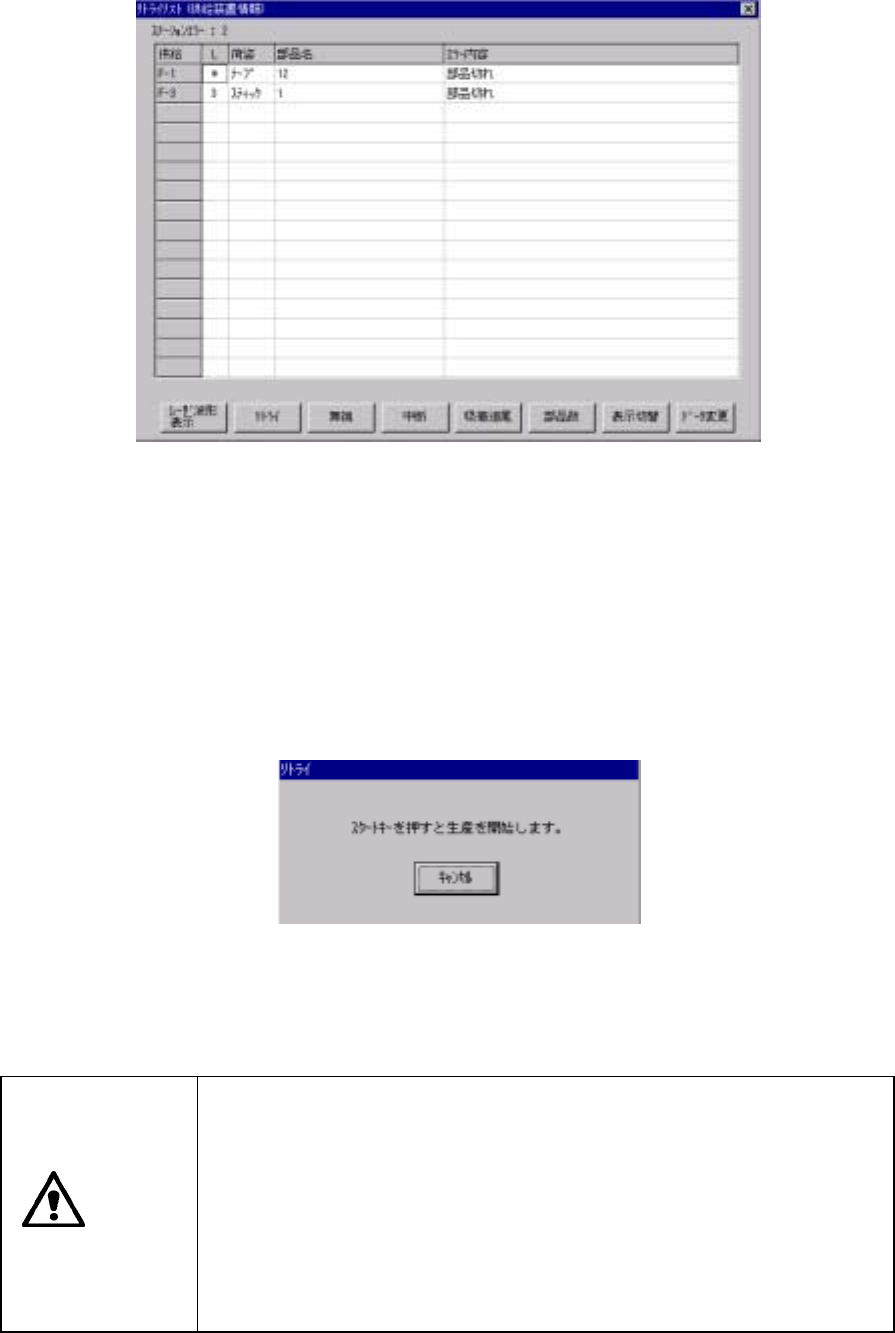

7-3-2. 生産中のリトライリスト表示
生産中のリトライリスト表示生産中のリトライリスト表示
生産中のリトライリスト表示
生産中のリトライリスト表示は，生産中のエラー発生状態によって図 7-3-2-1 が表示されます。
図
図図
図 7-3-2-1
リトライリスト（供給装置情報）のダイアログ表示
リトライリスト（供給装置情報）のダイアログ表示リトライリスト（供給装置情報）のダイアログ表示
リトライリスト（供給装置情報）のダイアログ表示
生産中のリトライリスト表示は，生産の続行を行うかどうかの判断をする為に表示されます。従っ
て，画面内の 8 つのボタンによってその後の生産状態をコントロールする必要があります。
それぞれ選択された時の意味としては以下の通りです。
(1) レーザ波形表示
レーザ波形を表示します。詳細は、『レーザ汚れ』の項目の、レーザ波形表示の説明を参照してく
ださい。
(2) リトライ
リトライが選択された時は，図 7-3-2-2 が表示されます。
図
図図
図 7-3-2-2
リトライ選択時のダイアログ表示
リトライ選択時のダイアログ表示リトライ選択時のダイアログ表示
リトライ選択時のダイアログ表示
このダイアログが表示された時に，<START>スイッチを押すとエラーの発生した部品の搭載から
再び搭載を開始，生産を続行します。 このとき，部品切れを起こしている供給装置に対して自動
的に満杯補充処理が行われます。
<キャンセル> ボタンを押すとリトライリストの画面に戻ります。
注意
注意注意
注意
リトライを選択し<START>スイッチを打ち直すと直ちにヘッドが移動し，
生産が再開します。
人身への損傷を防ぐため，動作中は装置内部に手を入れたり，顔や頭を近づ
けないで下さい。
<START>スイッチを押す前に，装置内部の作業をしている人がいない事を
確認して下さい。
<START>スイッチを押す間に，装置付近にいて人身の障害になるような人
がないことを確認して下さい。
<START>スイッチを押す前に，装置内部の各動作を妨げるもの（調整工具
など）が取り付けられていたり，置かれていたりしない事を確認してくださ
い。
7 – 46
(3) 無視
無視が選択された時には，図 7-3-2-3 が表示されます。
図
図図
図 7-3-2-3
無視選択時のダイアログ表示
無視選択時のダイアログ表示無視選択時のダイアログ表示
無視選択時のダイアログ表示
このダイアログが表示された時に<START>スイッチを押すとリトライリストに表示されている部
品（そのレイア）をスキップして次のレイアから生産を開始，続行します。＜キャンセル＞ボタ
ンを押すとリトライリストの画面に戻ります。
注意
注意注意
注意
リトライを選択し<START>スイッチを打ち直すと直ちにヘッドが移動し，
生産が再開します。
人身への損傷を防ぐため，動作中は装置内部に手を入れたり，顔や頭を近づ
けないで下さい。
<START>スイッチを押す前に，装置内部の作業をしている人がいない事を
確認して下さい。
<START>スイッチを押す間に，装置付近にいて人身の障害になるような人
がないことを確認して下さい。
<START>スイッチを押す前に，装置内部の各動作を妨げるもの（調整工具
など）が取り付けられていたり，置かれていたりしない事を確認してくださ
い。
(4) 中断
中断が選択された時には，図 7-3-2-4 が表示されます。
図
図図
図 7-3-2-4
中断選択時のダイアログ表示
中断選択時のダイアログ表示中断選択時のダイアログ表示
中断選択時のダイアログ表示
生産を中断し，バックアッププレートを下降させ，基板を取り出せる状態にします。この時，
ヘッドについているノズルを外し終了します。
オペレーションパネルの<STOP>スイッチを押しても同じ動作になります。
注意
中断を選択しても，ノズル交換動作を実行する為，ＸＹ軸，ヘッドとも動作
は継続します。
生産を中断したい場合でも人身への損傷を防ぐ為，動作中は装置内部に手を
入れたり，顔や頭を近づけないで下さい。
