7) 搬送モータ（センタバッファ）
搬送モータ（センタバッファ）の ON／OFF を制御します。
制御項目の“搬送モータ（センタバッファ）”がチェックされているときに＜ON（O
）＞ボタ
ン、＜OFF（F
）＞ボタン、＜ON／OFF（/）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４
キー、Ｆ５キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
8) 搬送モータ（アウトバッファ）
搬送モータ（アウトバッファ）の ON／OFF を制御します。
制御項目の“搬送モータ（アウトバッファ）”がチェックされているときに＜ON（O
）＞ボタ
ン、＜OFF（F
）＞ボタン、＜ON／OFF（/）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４
キー、Ｆ５キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
9) バックアッププレートストッパー
バックアッププレートストッパーの ON／OFF を制御します。
制御項目の“バックアッププレートストッパー”がチェックされているときに＜ ON（O
）＞
ボタン、＜ OFF（L）＞ボタン、＜ON／OFF（/
）＞ボタンを選択するかまたは、Ｆ３キー、
Ｆ４キー、 F5 キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
10) 入口側シャッターシリンダ
入口側シャッターシリンダの開／閉を制御します。
制御項目の“入口側シャッターシリンダ”がチェックされているときに＜開（O
）＞ボタン、
＜閉（L）＞ボタン、＜開／閉（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、 F5
キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
11) 出口側シャッターシリンダ
出口側シャッターシリンダの開／閉を制御します。
制御項目の“出口側シャッターシリンダ”がチェックされているときに＜開（O
）＞ボタン、
＜閉（L）＞ボタン、＜開／閉（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、 F5
キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
12) チェックシリンダ
チェックシリンダの ON/OFF を制御します。
制御項目の“チェックシリンダ”がチェックされているときに＜ON（O
）＞ボタン、＜OFF
（L）＞ボタン、＜ON/OFF（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、 F5
キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
(3) 状態表示
各センサ、各ユニットの状態を制御完了時に表示します。
各センサ、各信号、各ユニットの状態を連続表示します。
注意
注意注意
注意 :
KE-2030以外の機種では設定できません。
9 - 26
9-3-2. 搬送
搬送搬送
搬送系自動制御
系自動制御系自動制御
系自動制御
［制御（C
）］［搬送系（C）］［自動制御（A）...］を選択すると、下記の搬送系自動制御のダイア
ログが表示されます。

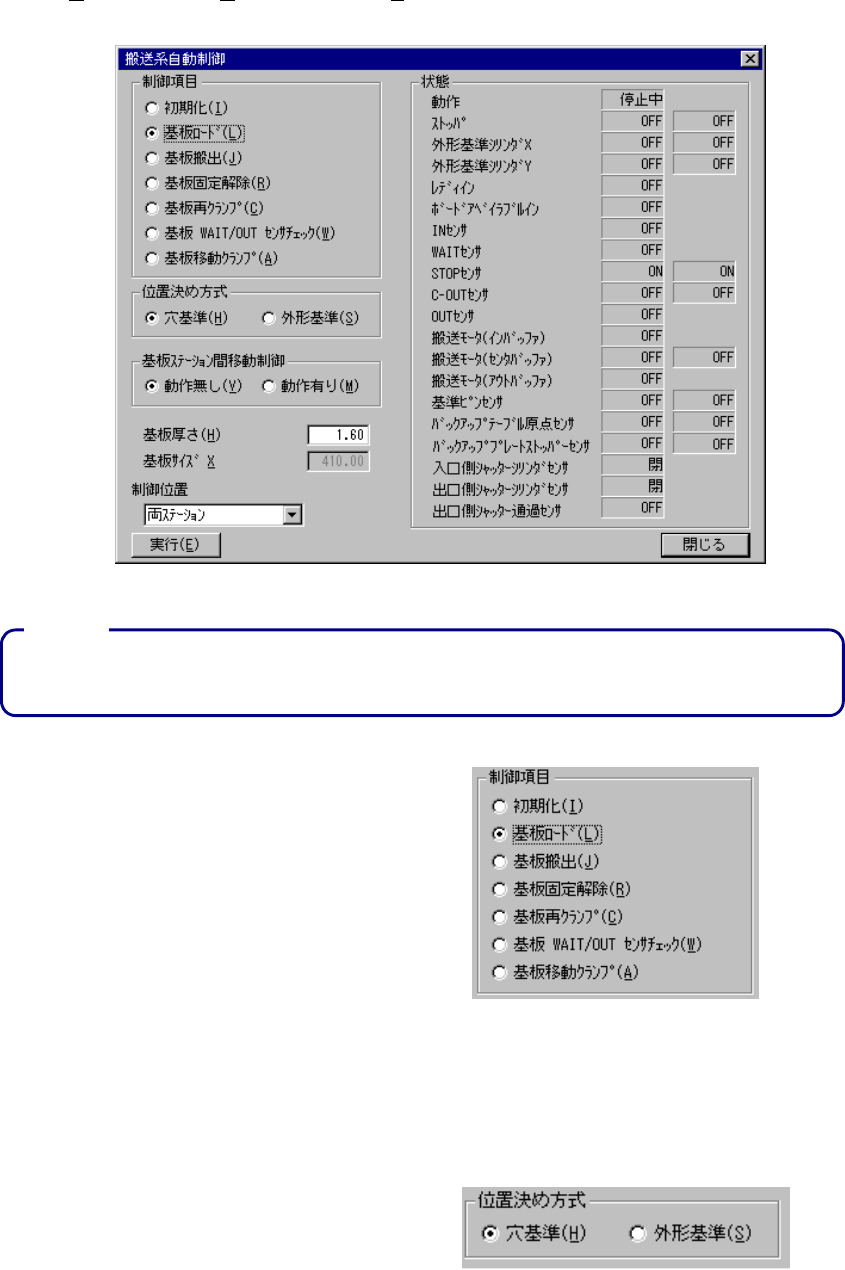

図
図図
図 9-3-2
搬送系自動制御ダイアログ
搬送系自動制御ダイアログ搬送系自動制御ダイアログ
搬送系自動制御ダイアログ（表示例．
（表示例．（表示例．
（表示例．KE-2030）
））
）
*１：“制御項目（基板移動クランプ）”“基板ステーション間移動制御”“制御位置”
は、KE-2030 のみ表示されます。
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 位置決め方式
位置決め方式をラジオボタンにより選択します。
◆ 制御項目（図 9-3-2 ダイアログ参照）で“初期化”“基板搬出”“基板固定解除”“基板 WAIT/OUT
センサチェック”が選択されているときは、設定できません。
注意
注意注意
注意
:
*
*
*
9 - 27

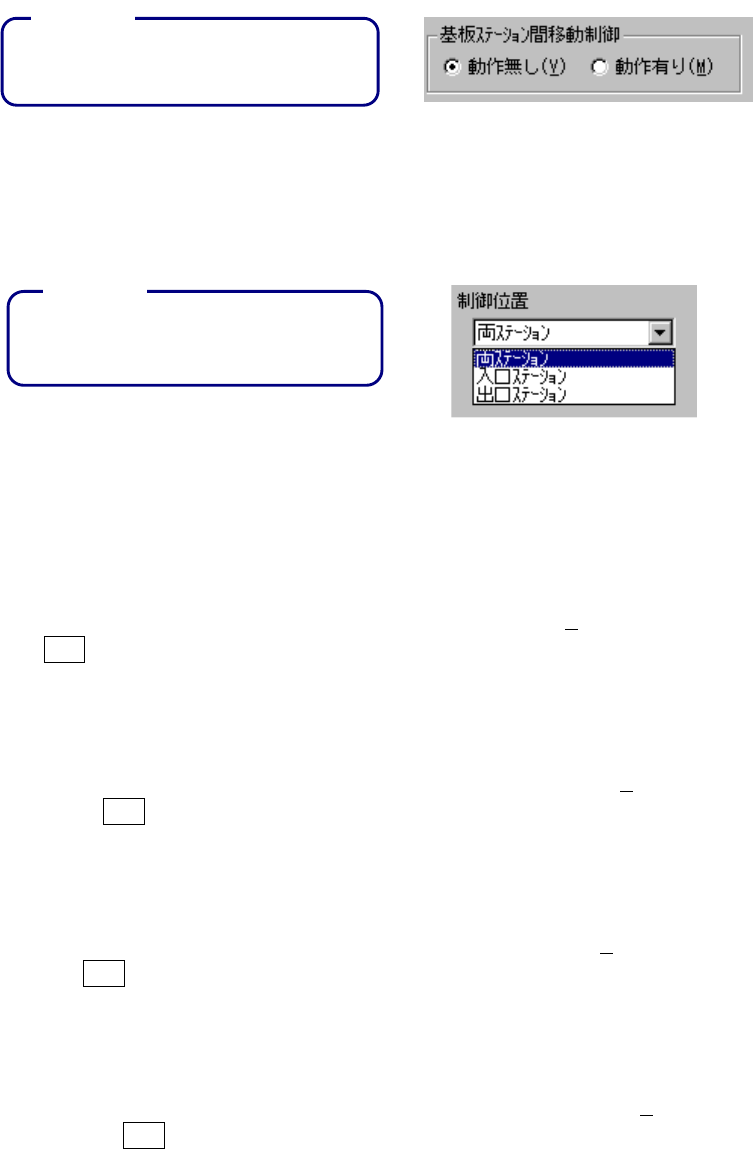

(3) 基板ステーション間移動制御
基板ステーション間移動の制御をラジオボタンにより選択します。
制御項目で［初期化］［基板搬出］［基板固定解除］が選択されているときには、設定できません。
KE-2030 以外の機種では、
両ステーションは設定できません。
(4) 制御位置
制御時の位置をラジオボタンにより選択します。
制御項目で“初期化”が選択されているときは，設定できません。
KE-2030 以外の機種では、
両ステーションは設定できません。
(5) 制御ボタン
制御ボタンにより制御項目を実行します。
1) 初期化
基板搬送を初期化します。
制御項目の“初期化”がチェックされているときに＜実行（E
）＞ボタンを選択するかまたは、
Ｆ３キーを押して制御します。
2) 基板ロード
位置決め方式で指定された方式により基板をロードします。
制御項目の“基板ロード”がチェックされているときに＜実行（E
）＞ボタンを選択するかま
たは、Ｆ３キーを押して制御します。
3) 基板搬出
基板を搬出します。
制御項目の“基板搬出”がチェックされているときに＜実行（E
）＞ボタンを選択するかまた
は、Ｆ３キーを押して制御します。
4) 基板固定解除
基板の固定を解除します。
制御項目の“基板固定解除”がチェックされているときに＜実行（E
）＞ボタンを選択するか
または、Ｆ３キーを押して制御します。
注意
注意注意
注意 :
注意
注意注意
注意 :
