14-2-8. 電気関係
電気関係電気関係
電気関係
14-2-8-1. 一般的な注意事項
一般的な注意事項一般的な注意事項
一般的な注意事項
危険
各コネクタの着脱等を行う場合は，電源を切ってから行って下さい。
注意
絶対に異なった電圧仕様で使用しないで下さい。
電源投入時には，装置が安全な状態にあることを確認して下さい。
電源投入時には，装置内部の作業をしている人がいないことを確認して下さい。
電源投入時には，装置内部の各動作を妨げるもの（調整工具など）が取り付けら
れていたり，置かれていないことを確認して下さい。
エア供給を行う場合には，電源を切ってから行って下さい。
14-2-8-2. 日常の点検事項
日常の点検事項日常の点検事項
日常の点検事項
1. 装置に供給される電源電圧は定格電圧の±10％以内で使用して下さい。
2. 各コネクタが確実に接続されているか確認して下さい。（キーボード，HOD 等）
警告
感電による重傷事故を避けるために，元スイッチを「切り」の状態にして下さい。
元スイッチとは，建物に取り付けてある電源スイッチのことで，本体のスイッチ
のことではありません。
14 - 12
14-3. 清掃
清掃清掃
清掃
14-3-1. ＸＹ軸直動ユニット
ＸＹ軸直動ユニットＸＹ軸直動ユニット
ＸＹ軸直動ユニット
XY 軸直動ユニットのほこり，油等の除去をして下さい。
図
図図
図 14-3-1
①ATC ユニット ④基板搬送ユニット
②ヘッドユニット ⑤フィーダバンクユニット
③X-Y ユニット ⑥ＶＣＳユニット
③
⑤
④
①
②
⑥
14 - 13
(1) Ｘ軸
点検
Ｘ軸直動ユニット YR，YL のレールにゴミ，ほこり等が付着していないか点検して下さい。
(2) Ｙ軸
点検
Ｙ軸直動ユニットのレールにゴミ，ほこり等が付着していないか点検して下さい。
危険
危険危険
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。

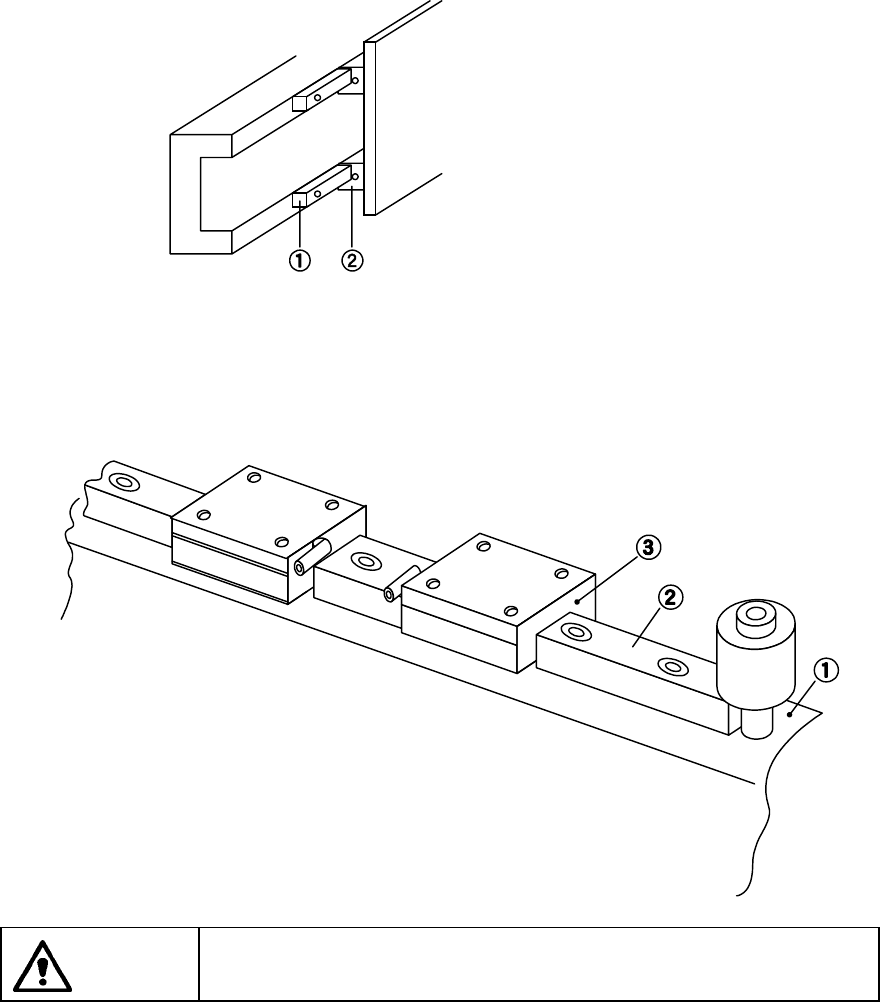

①Ｘ軸直動ユニットレール（x 2）
②Ｘ軸直動ユニット（x 4）
①Ｙ軸フレーム（x 2）
②Ｙ軸直動ユニットレール（x 2）
③Ｙ軸直動ユニット（x 4）
