8 – 47
8-3. メカセットアップ
メカセットアップメカセットアップ
メカセットアップ
マシンセットアップの入力中、メカを駆動する必要がある場合は、ポップアップメニューにより行
います。

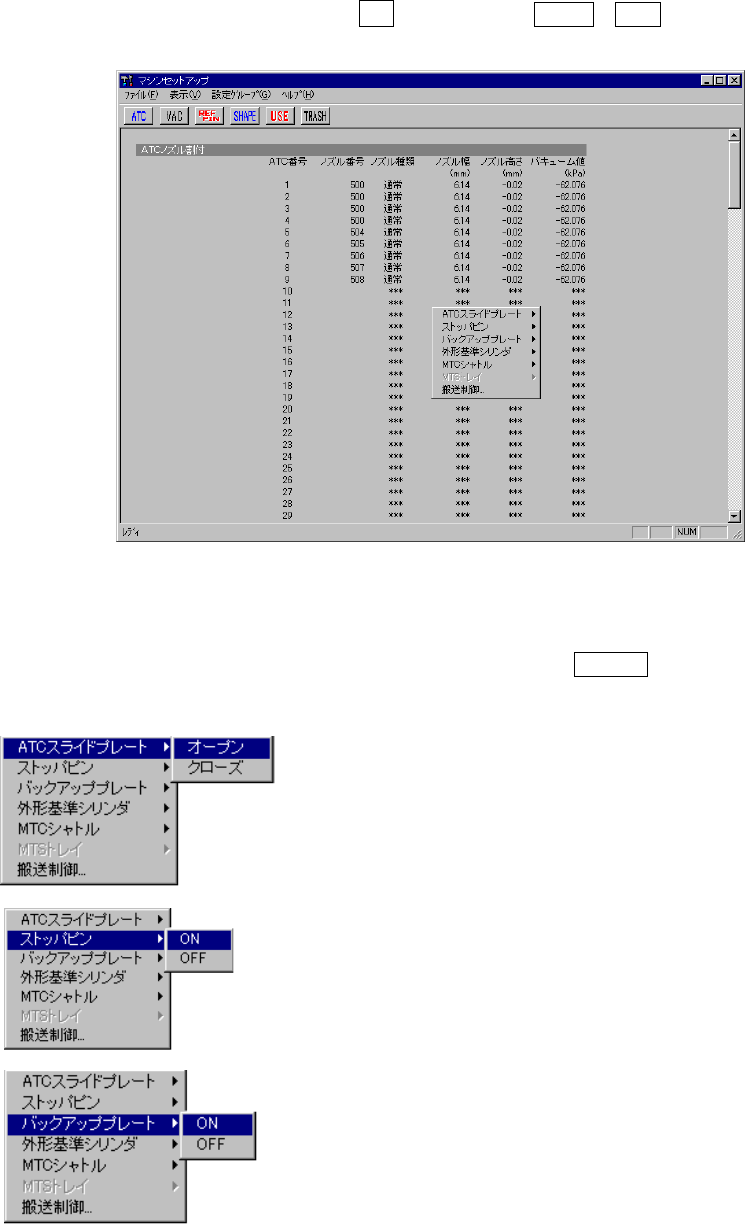

トラックボールの右クリック、もしくは F９ キーもしくは SHIFT＋F10 キーの押下により、図
8-3-1 のポップアップメニューが起動します。
図
図図
図 8-3-1
メカセットアップ
メカセットアップメカセットアップ
メカセットアップのポップアップメニュー
のポップアップメニューのポップアップメニュー
のポップアップメニュー
ポップアップメニューの各メニューを選択すると下記に示すようにメニューが拡張されます。
トラックボールで選択しクリック、もしくはカーソルキーで選択し ENTER キーを押すとメカが駆動
できます。
◇
◇◇
◇ＡＴＣスライドプレート
ＡＴＣスライドプレートＡＴＣスライドプレート
ＡＴＣスライドプレート
◇
◇◇
◇ストッパピン
ストッパピンストッパピン
ストッパピン
◇
◇◇
◇バックアッププレート
バックアッププレートバックアッププレート
バックアッププレート
8 – 48
◇
◇◇

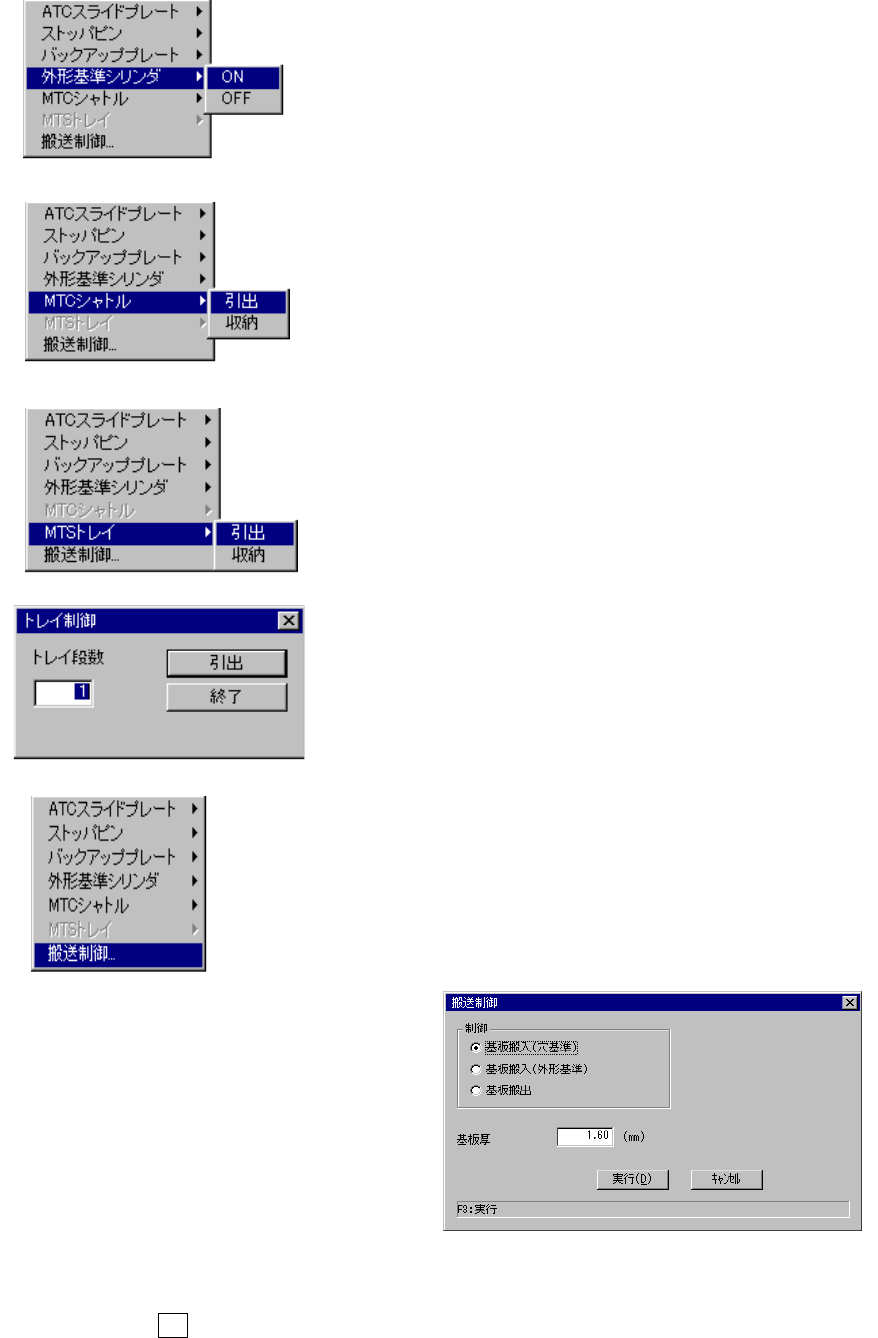

◇トレイ制御ダイアログ
トレイ制御ダイアログトレイ制御ダイアログ
トレイ制御ダイアログ
ＭＴＳトレイの引出が選択された時には、トレイ
制御ダイアログが表示されます。
引出すトレイの段数を入力して、引出ボタンを選
択すると、入力した段数のトレイをＭＴＳから引
出します。
◇ＭＴＳトレイ
◇ＭＴＳトレイ◇ＭＴＳトレイ
◇ＭＴＳトレイ
使用ユニットでＭＴＳが未使用の場合は淡色表
示となり、選択できません。
◇ＭＴＣシャトル
◇ＭＴＣシャトル◇ＭＴＣシャトル
◇ＭＴＣシャトル
使用ユニットでＭＴＣが未使用の場合は淡色表
示となり、選択できません。
◇外形基準シリンダ
◇外形基準シリンダ◇外形基準シリンダ
◇外形基準シリンダ
◇搬送
◇搬送◇搬送
◇搬送制御
制御制御
制御
搬送制御には拡張メニューはなく、下図に示すダ
イアログが表示されます。
● 搬送制御は、制御する項目をラジオボタンにより指定して、＜実行＞ボタンをクリ
ックするか、F3 キーを押下することにより、駆動できます。
9 - 1
第
第第
第９
９９
９章
章章
章
マニュアル制御
マニュアル制御マニュアル制御
マニュアル制御
9-1. 概要
概要概要
概要
マニュアル制御の項目を次表に示します。
表
表表
表 9-1-1
マニュアル制御項目
マニュアル制御項目マニュアル制御項目
マニュアル制御項目
メインメニュー
メインメニューメインメニュー
メインメニュー サブメニュー
サブメニューサブメニュー
サブメニュー 内容
内容内容
内容
１ ヘッド制御
各ヘッド基準でのＸＹ軸移動制御、座標表示
各ヘッドのＺ、θ軸移動制御、座標表示
各ヘッドのバキューム制御、ブロー制御、圧力値表示
2 ヘッドデバイス制御
各ヘッドデバイス（ＯＣＣ、バッドマークセンサ、ＨＭＳ）
基準でのＸＹ軸移動制御、座標表示
各ヘッドデバイスの制御、センサの状態表示
1 ヘッド
3 レーザ制御
各ヘッドのバキューム制御、バキュームＯＮ／ＯＦＦ表示
各ヘッドのＺ軸移動制御、座標表示
アルゴリズム切替え
計測、結果表示
イメージ表示
エッジチェック、エッジチェック表示
1 個別制御
ストッパ制御、外形基準シリンダ制御、
バックアップテーブル制御、レディアウト制御、
ボードアベイラブルアウト制御、搬送モータ制御、
搬送系各センサ及び、信号の状態表示、
バックアッププレートストッパー、
入口側／出口側シャッターシリンダ
2 自動制御
自動搬送動作制御、搬送系各センサ及び、
信号の状態表示、
基板ステーション間移動
3 自動基板幅調整制御
自動基板幅調整動作制御、基板搬送幅表示、
搬送系各センサの状態表示
4
可動ステーション制御
＊１
＊１＊１
＊１
基板有無チェックシリンダ制御，シリンダ及び，
センサの状態表示，Ｙ可動ステーション制御，座標表示
2 搬送系
5
基板吸着制御
バキュームテーブルのバキューム制御、ブロー制御、
バックアップテーブル制御
3 画像 1ＶＣＳ制御
照明制御、状態表示、
サイド照明基板昇降シリンダ制御、状態表示
1 ＭＴＣ制御
シャトル制御、トレイ制御、吸引の制御、状態表示、
搬送幅調整動作制御、搬送幅表示
2 ノックピン制御
フィーダノックピン制御、
フィーダポジションインディケータ制御
3 ＤＴＳ制御 トレイ制御、状態表示
4 供給装置
4 ＭＴＳ制御 トレイ制御、状態表示
1 ＡＴＣ制御
ＡＴＣスライドプレート制御、
センサの状態表示、ノズル吸着制御
2 シグナルライト制御 シグナルライト制御、ブザー制御、状態表示
3 部品ベリフィケーション プローブ制御、部品計測、状態表示
4
ＳＯＴ方向検査台 バキューム制御、状態表示
5
キャリブレーション
ブロック制御
LED 制御、バキューム制御、状態表示
6 その他のセンサ ＩＣ部品廃棄コンベア停止センサ等の状態表示
5 その他
7 ドライバ状況 X,Y,Z, θ 軸ドライバの状態表示
＊１
＊１＊１
＊１：ＫＥ−２０３０対応
：ＫＥ−２０３０対応：ＫＥ−２０３０対応
：ＫＥ−２０３０対応
