3-5.

エレメント

エレメントエレメント

エレメント

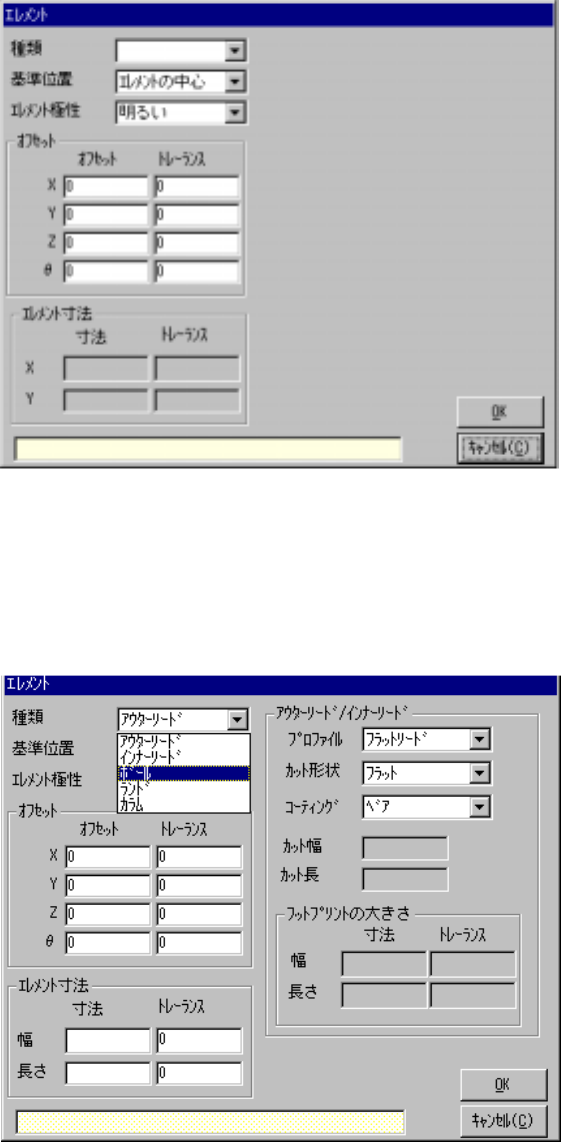

エレメントグループ又は拡張ｱﾚｲの「エレメント」を追加又は編集をクリックすると以下

の画面が表示されます。

・検査するリード（ボール）の条件設定を行います。

● さらに、エレメントの種類を選択すると以下のよう画面が上のダイアログの

右側に表示されます。

（１）アウターリードまたは、インナーリードを選択した場合

5 -

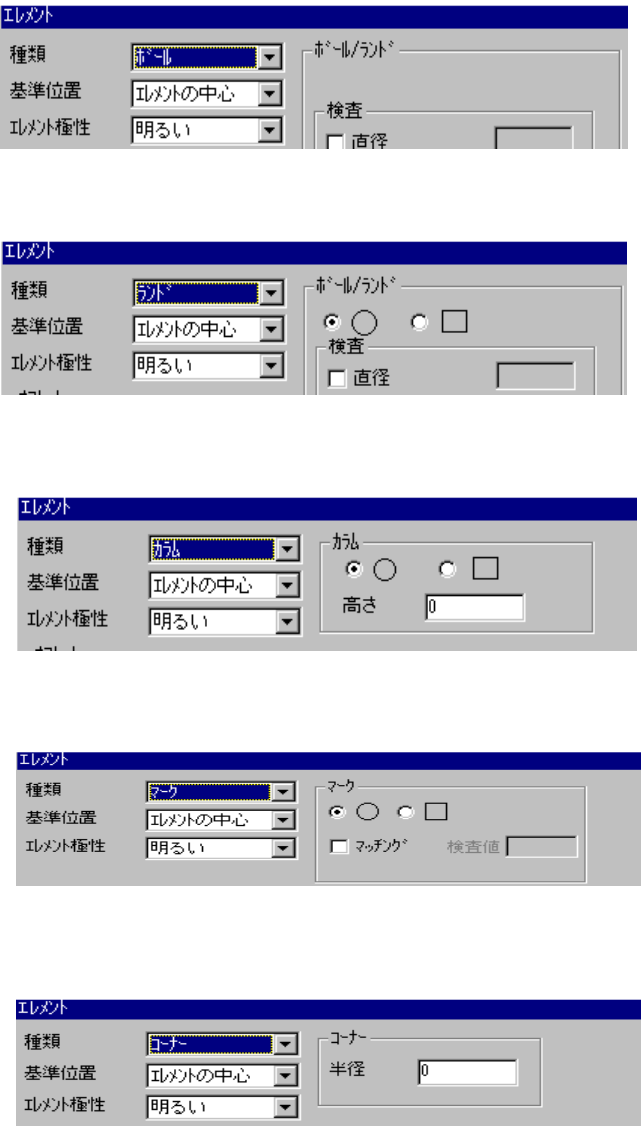

（２）ボールを選択した場合

（３）ランドを選択した場合

（４）カラムを選択した場合

（５）マークを選択した場合

（６）コーナを選択した場合

5 -

Ｌ

ＬＬ

Ｌ

Ｗ

ＷＷ

Ｗ

Ｌ

ＬＬ

Ｌ

Ｗ

ＷＷ

Ｗ

Ｌ

ＬＬ

Ｌ

Ｗ

ＷＷ

Ｗ

● 設定項目の詳細

項目設定する内容

種類次のﾃﾞｰﾀからｴﾚﾒﾝﾄ種類を選択します。

１Ｄ

・アウタリード(TOPVIEW基準)

・インナリード(TOPVIEW基準)

１Ｄ及び２Ｄ

・ボール(BOTTOMVIEW基準)

・ランド(BOTTOMVIEW基準)

・カラム(BOTTOMVIEW基準)

ポイント

・マーク(BOTTOMVIEW基準)

・辺(TOPVIEW基準)

・コーナー(TOPVIEW基準)

基準位置

（現在はエレメント種類

により固定です）

ｴﾚﾒﾝﾄの基準となる位置を次から選択します。

・ｴﾚﾒﾝﾄの中心(ﾎﾞｰﾙ、ﾗﾝﾄﾞ、ﾏｰｸ、非干渉)

・下面の中心(ｱｳﾀｰﾘｰﾄﾞ、ｲﾝﾅｰﾘｰﾄﾞ、辺)

（ﾘｰﾄﾞ選択）

・左下の位置(ｺｰﾅｰ)

ｴﾚﾒﾝﾄ

ｴﾚﾒﾝﾄ極性ｴﾚﾒﾝﾄの明るさを選択します

・ｴﾚﾒﾝﾄが明るい

・ｴﾚﾒﾝﾄが暗い

X,Y,Z,θ エレメントグループで規定した座標から更にオフセッ

トがかかる場合に設定します。（未使用）

ｵﾌｾｯﾄ

ﾄﾚｰﾗﾝｽｵﾌｾｯﾄの許容範囲を設定します。

（未使用）

大きさｴﾚﾒﾝﾄの大きさを入力します。

ﾘｰﾄﾞ寸法を入力します。

・Ｘが幅、Ｙが長さ

ｴﾚﾒﾝﾄｻｲｽﾞ

ﾄﾚｰﾗﾝｽ大きさの許容範囲を設定します。（未使用）

ﾌﾟﾛﾌｧｲﾙﾘｰﾄﾞの種類を設定します。

・フラットリード

・ガルウイングリード

・Ｊベンドリード

ﾘｰﾄﾞ/Jﾘｰﾄﾞ

ｺｰﾃｨﾝｸﾞﾘｰﾄﾞのｺｰﾃｨﾝｸﾞ

・ベア（めっきなし）

・金めっき

・はんだメッキ

ｶｯﾄ形状ﾘｰﾄﾞのｶｯﾄの形状を選択します

・フラット

・ U字カット

・左下カット

・右下カット

ｶｯﾄ長ﾘｰﾄﾞのｶｯﾄしている長さを入力します。（Ｌ）

ｶｯﾄ幅ﾘｰﾄﾞのｶｯﾄした幅を入力します。（Ｗ）
