5 – 9 （４） （４） （４） （４） SO Ｊ Ｊ Ｊ Ｊ リードが二方向でＪリードを持つ部品 設定可能範囲／内容 設定項目 最小値 最大値 デフォルト値 １ リードピッチ 1.27mm 1.27mm なし ２ リード長 0.30mm 3.00mm なし ３ リード数／下、右、上、左 7 （注 4 ） 128 なし ４ リード曲がり検出レベル 15%, 20%, 25% ,30%, None （チェックなし） 20% ５ リー…
5 – 8
5-2-1. 設定範囲
設定範囲設定範囲
設定範囲
5-2-1-1.
（１）
（１）（１）
（１）QFP, PQFP, PLCC (QFJ), ICソケット
ソケットソケット
ソケット

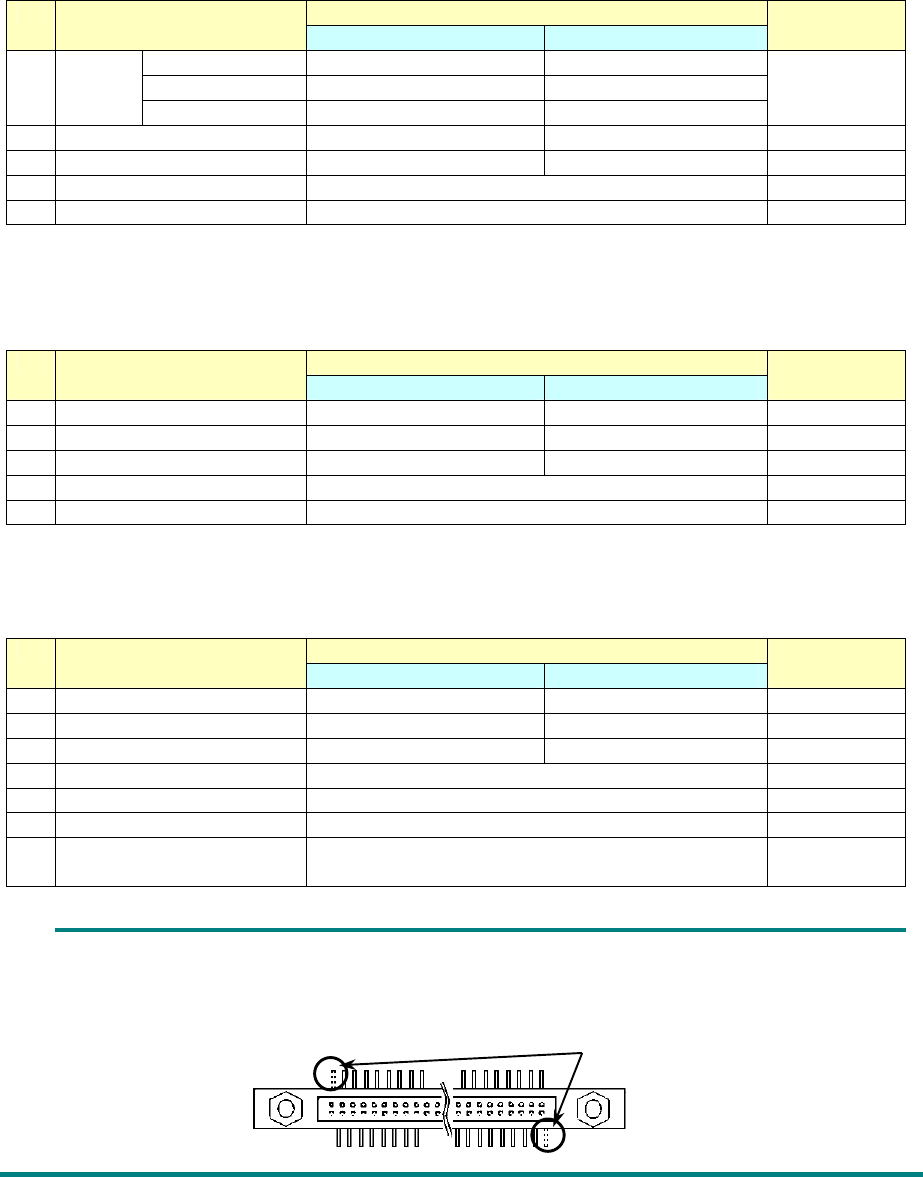

リードが四方向でファインピッチリードを持つ部品
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
QFP,PQFP 0.30mm（注1） 1.27mm
QFJ(PLCC) 1.27mm 1.27mm
１
リード
ピッチ
ICソケット 1.00mm 1.27mm
なし
２
リード長 0.30mm 3.00mm なし
３
リード数／下、右、上、左 7（注3､注4） 128 なし
４
リード曲がり検出レベル 15% ,20% ,25% ,30%, None（チェックなし） 20%
５
リード欠落始／欠落数 ３ブロックまでリード欠け設定可能 ０
（２）
（２）（２）
（２）SOP, TSOP
リードが二方向でファインピッチリードを持つ部品（三方向リードも本カテゴリで扱う）
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
１
リードピッチ 0.30mm（注1､注3） 1.27mm なし
２
リード長 0.30mm 3.00mm なし
３
リード数／下、右、上、左 7（注3） 128 なし
４
リード曲がり検出レベル 15%, 20%, 25%, 30%, None（チェックなし） 20%
５
リード欠落始／欠落数 ３ブロックまでリード欠け設定可能 ０
（３）一方向リードコネクタ／二方向リードコネクタ／
（３）一方向リードコネクタ／二方向リードコネクタ／（３）一方向リードコネクタ／二方向リードコネクタ／
（３）一方向リードコネクタ／二方向リードコネクタ／Zリードコネクタ
リードコネクタリードコネクタ
リードコネクタ
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
１
リードピッチ 0.30mm（注1） 2.54mm なし
２
リード長 0.30mm 3.00mm なし
３
リード数／下、右、上、左 2（注2､ 3､5） 128 なし
４
リード曲がり検出レベル 15%, 20%, 25%, 30%, None（チェックなし） 20%
５
リード欠落始／欠落数 ３ブロックまでリード欠け設定可能 ０
６
認識リード 全リード／両端リードのみ／両端リード除外より設定 全リード
７
左上、右上、左下、右下 両端リードのみ、両端リード除外を指定した場合、リ
ード本数を設定
なし
Zリードコネクタは、“前ページ5-6＜⑰ Zリードコネクタ＞”で示される様に、（トップビュ
ー）下辺リードが右側に半ピッチシフトしている事が前提となります。もし、上辺リードが右
辺にシフトしている場合は、上辺左側と下辺右側にリード欠落を各々１本指定してください。
L
欠落リード
欠落リード欠落リード
欠落リード
5 – 9
（４）
（４）（４）
（４）SOＪ
ＪＪ
Ｊ
リードが二方向でＪリードを持つ部品
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
１
リードピッチ 1.27mm 1.27mm なし
２
リード長 0.30mm 3.00mm なし
３
リード数／下、右、上、左 7（注4） 128 なし
４
リード曲がり検出レベル 15%, 20%, 25% ,30%, None（チェックなし） 20%
５
リード欠落始／欠落数 ３ブロックまでリード欠け設定可能 ０
（５）アルミ電解コンデンサ
（５）アルミ電解コンデンサ（５）アルミ電解コンデンサ
（５）アルミ電解コンデンサ （注６）
（注６）（注６）
（注６）
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
１
リード長 1.50mm 15.00mm なし
２
リード幅 0.50mm 1.50mm なし
（６）
（６）（６）
（６）GaAsFET （注６）
（注６）（注６）
（注６）
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
１
リード長下、右 1.00mm 15.00mm なし
２
リード幅下、右 0.50mm 1.50mm なし
（７）
（７）（７）
（７）SOP（ヒートシンク付き）
（ヒートシンク付き）（ヒートシンク付き）
（ヒートシンク付き）
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
１
リードピッチ 0.40mm 1.27mm なし
２
リード長 0.30mm 3.00mm なし
３
リード数／下、右、上、左 7 128 なし
４
リード曲がり検出レベル 15%, 20%, 25%, 30%, None（チェックなし） 20%
５
リード欠落始／欠落数 ３ブロックまでリード欠け設定可能（注７） ０
（注１）0.4mm未満はオプションです。また0.4mm未満の時、部品外形寸法は□24mm以下でなければな
りません。（27mmＶＣＳの場合）
（注２）リード本数が4本未満の場合は精度を保障しません。
（注３）2分割での認識の場合は最小リード数14、3分割での認識の場合は最小リード数21となります。
（注４）PLCC（GFJ）、SOJは分割認識できません。
（注５）コネクタの分割認識は標準ＶＣＳのみの対応です。
（注６）分割認識はできません。また、標準ＶＣＳのみの対応です。
（注７）
リード欠落はヒートシンク部分の欠けを入力します。
5 – 10
5-2-1-2.
（１）
（１）（１）
（１）BGA
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
１
リードピッチ 1.00mm 3.00mm なし
２
リード幅 0.40mm 1.00mm なし
３
リード数／下、右、上、左 4 51（注1） なし
４
リード欠落始／欠落数 ３ブロックまでリード欠け設定可能 ０
５
認識種別 基板／セラミック／全ボール／全ランドより設定
（注2､注3）
全ボール
６
ベーススタイル 標準／インデックスマーク４隅／インデックスマーク
３隅／インデックスマーク２隅／インデックスマーク
１隅／外周帯状マーク／マーク点在より設定
標準
７
ボールパターン 参照／編集／標準タイプ BGA／ペリフェラレ BGA
／千鳥標準タイプ BGA（外周多）／千鳥標準タイプ
BGA（外周少）／千鳥ペリフェラルタイプタイプ
BGA（外周多）／千鳥ペリフェラルタイプ BGA（外
周少）より設定 （＊）
なし
８
ライン数 ペリフェラルタイプの場合の外からのボール存在ライ
ン数を設定
なし
９
直径検査 検査を行う（Yes）か行わない（No）かの選択と検査
レベルの設定（１∼１００％）
No
(50％)
10
変形検査 検査を行う（Yes）か行わない（No）かの選択と検査
レベルの設定（１∼１００％）
No
(50％)
（２）
（２）（２）
（２）FBGA
設定可能範囲／内容
設定項目
最小値
最大値
デフォルト値
１ リードピッチ 0.35mm （注4） 2.00mm なし
２ リード幅 0.14mm（注5） 0.63mm なし
３ リード数／下、右、上、左 4 51（注1） なし
４ リード欠落数／欠落数 ３ブロックまでリード欠け設定可能 ０
５ 認識種別 全ボール／全ランドより設定
（注4）
全ボール
６ ベーススタイル 標準／インデックスマーク４隅／インデックスマーク
３隅／インデックスマーク２隅／インデックスマーク
１隅／外周帯状マーク／マーク点在より設定
標準
７ ボールパターン 参照／編集／標準タイプ BGA／ペリフェラレ BGA
／千鳥標準タイプ BGA（外周多）／千鳥標準タイプ
BGA（外周少）／千鳥ペリフェラルタイプタイプ
BGA（外周多）／千鳥ペリフェラルタイプ BGA（外
周少）より設定 （＊）
なし
８ ライン数 ペリフェラルタイプの場合の外からのボール存在ライ
ン数を設定
なし
９ 直径検査 検査を行う（Yes）か行わない（No）かの選択と検査
レベルの設定（１∼１００％）
No
(50％)
10 変形検査 検査を行う（Yes）か行わない（No）かの選択と検査
レベルの設定（１∼１００％）
No
(50％)
