6-4-2. ユーザ指定テンプレートのティーチング
ユーザ指定テンプレートのティーチングユーザ指定テンプレートのティーチング
ユーザ指定テンプレートのティーチング
ここでは，テンプレートティーチングの基本操作方法を説明します。
① ティーチングの対象となっているデータのマーク位置にカーソルを移動させます。
但し，認識のティーチングを行う場合には，予めマークのＸ，Ｙ座標を入力しておく事が必
要です。

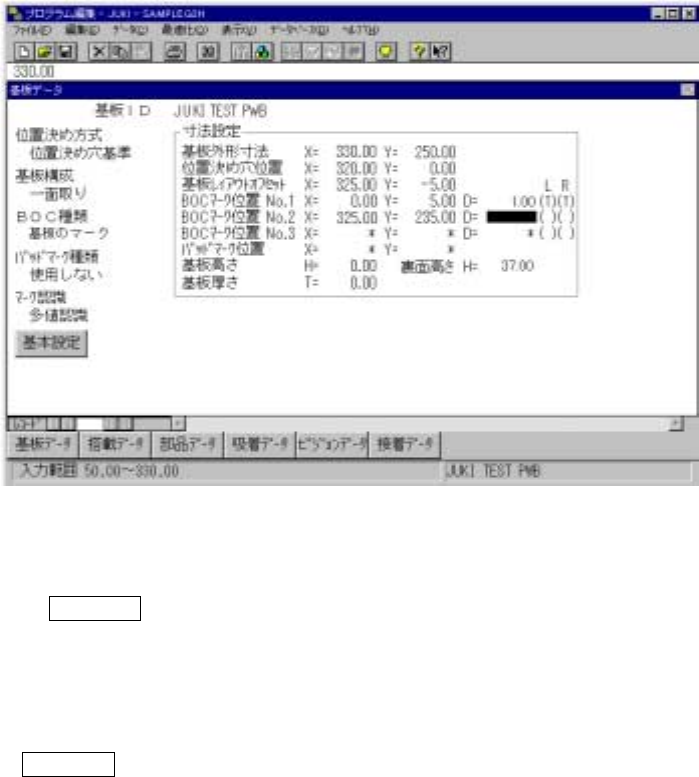

図
図図
図 6-4-3
ユーザ指定テンプレートのティーチング
ユーザ指定テンプレートのティーチングユーザ指定テンプレートのティーチング
ユーザ指定テンプレートのティーチング
② ＨＯＤの CAMERA キーを押下して，ティーチングを行います。
この時点でカメラがマークのＸＹ座標に移動し，モニタ画面にティーチングしたい（覚え込
ませたい）パターンが映し出されます。モニタ画面にティーチングしたいパターンが無い場
合には，入力した座標が正しいかどうか確認して下さい。
また，CAMERA キーが押下された場合にはエラー音が鳴り，認識のティーチングを行う事が
出来ません。
6 - 18
③ スケール枠（テンプレート設定枠）のティーチングを行います。
スケール枠を上面，左面，下面及び右面の順に上下左右矢印キー（FAST キーによりスケール
枠の移動速度が変化します）を使用して調整し，入力します。
ここで，自動的にマークを認識し，補正に必要なデータを取得します。
**********
**********
マークに関する情報を変えずに，検出枠のみをティーチングし直したい場合は，ＨＯＤの
NEXT キーを押下すると③の操作を省略する事が出来ます。
この場合，マークの認識が新規である時には NEXT キーは無効となります。
自動的にマーク周辺のノイズカットレベルを取得しモニタに表示します。
マークがきちんと見え，且つ周辺のノイズがなるべく少なくなる様にＨＯＤの↑キー，↓
キー（ＸＹ移動上下矢印キー）で調整します。
調整が終了したら ENTER キーを押下します。
カメラ画像と長方形の枠が表示されます。
パッド印刷部

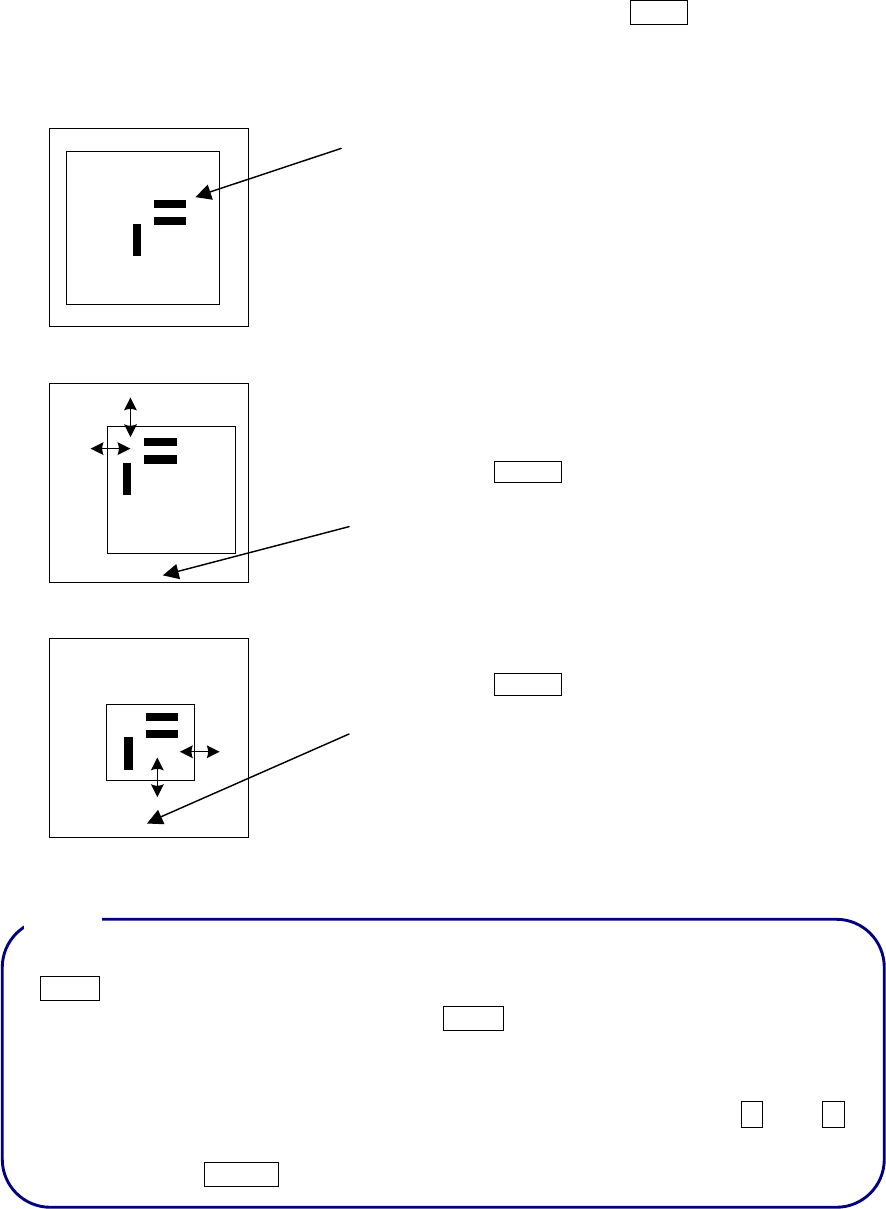

始めに上面及び左面のスケール枠を設定します。
認識させたい上面及び左面（矢印部の辺を移動させ
る）を設定します。
設定が出来たら ENTER キーを押下します。
画面下に”Set Left-Top Point”が表示されます。
同様に，下面及び右面のスケール枠を設定します。
調整が出来たら ENTER キーを押下します。
画面下に “ Set Right-Bottom Point“ が表示されます。
注意
注意注意
注意 :
6 - 19
次に，マーク判定設定でＰＲを選択します。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
テンプレートの大きさは 256×256 画素（画面の 1/4 程度）を越えられない為，大き過ぎるテ
ンプレートの場合は，エラーを表示して③に戻ります。
④ テンプレート画面の重心のティーチングを行います。
⑤ 検出枠のティーチングを行います。
の作業が終了すると，自動的に③の作業で設定した枠のサイズの 1.5 倍のウィンドウを画面
中心と一致する様に表示します（デフォルトウィンドウ）。検出枠を変えたい場合には，③の
手順同様に行います。
**********

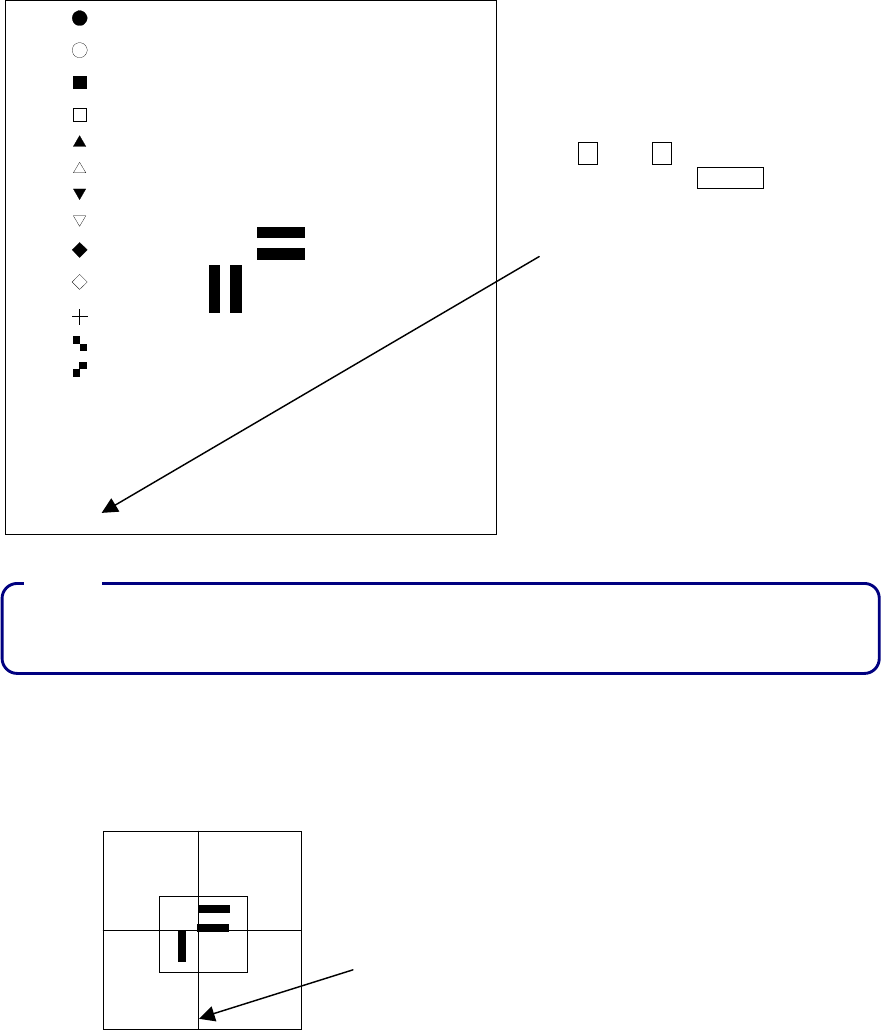

画面にスケール枠と十字カーソルが表示されます。
十字カーソルをＨＯＤを用いて移動し，テンプレートの重心
（この位置が基板データのマーク座標と一致します）を決定
します。
画面下に “ TempMatch−Set Center ”が表示されます。
*マークをＰＲの位置に合わせ（ＨＯ
Ｄの↑キー，↓キー（ＸＹ移動上下
矢印キー））そして ENTER キーを押
下します。
画面下に “ Select Mark by Up o
r
Down Key “ が表示されます。
**********
注意
注意注意
注意 :
