8 – 44
8-2-2-15. バットマークセンサティーチング
バットマークセンサティーチングバットマークセンサティーチング
バットマークセンサティーチング
バットマークセンサティーチングを選択すると、図 8-2-2-15-1 のバットマークセンサティーチング
設定ダイアログが表示されます。
図
図図

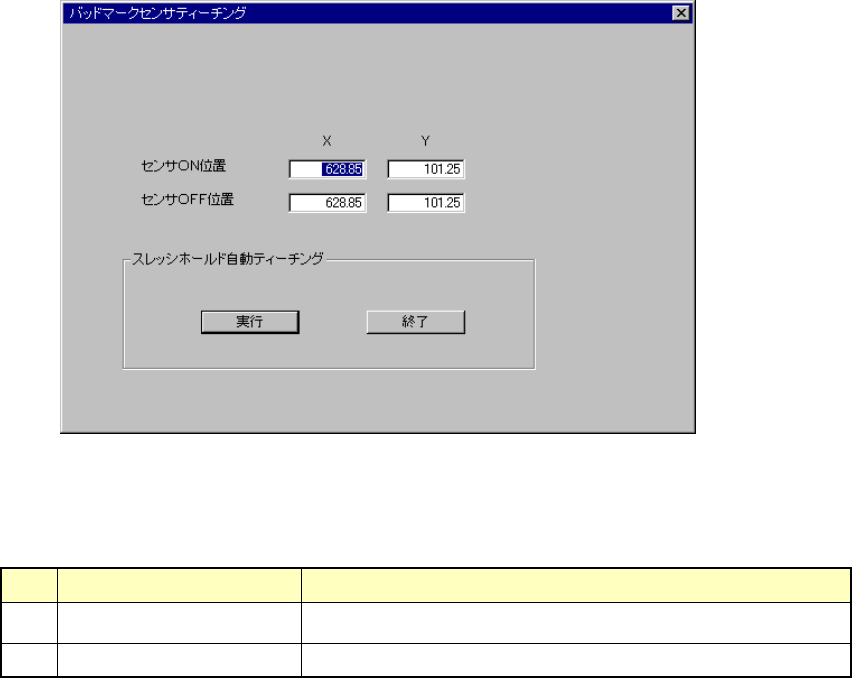

図 8-2-2-15-1
バットマークセンサティーチングの設定
バットマークセンサティーチングの設定バットマークセンサティーチングの設定
バットマークセンサティーチングの設定ダイアログ
ダイアログダイアログ
ダイアログ画面
画面画面
画面
(1) 設定項目
No. 項目 設定する内容
1 センサ ON 位置 センサ ON 位置
2 センサ OFF 位置 センサ OFF 位置
(2) 設定方法
直接キーボードから XY 別に入力します。
HOD を使い、カメラティーチングで入力します。
この場合は、入力フォーカスがどちらにあっても同時に値が取り込まれ反映します。
8 – 45
(3) 実行動作
実行を選択すると図 8-2-2-15-2 のバッドマークセンサの「初期化中」ダイアログが表示さ
れ、バッドマークセンサが初期化されます。
その後、図 8-2-2-15-2 のバッドマークセンサティーチングの「実行中」ダイアログが表示
され、ティーチングが自動実行されます。
図
図図

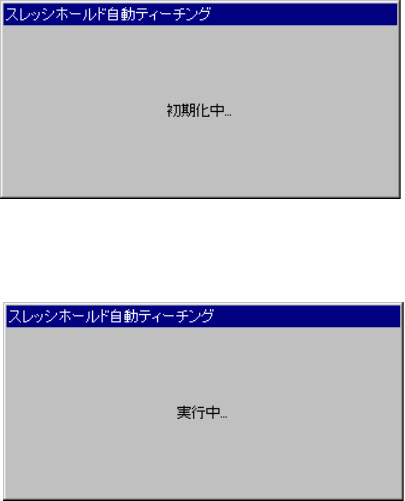

図 8-2-2-15-2
バッドマークセンサ初期化中ダイアログ画面
バッドマークセンサ初期化中ダイアログ画面バッドマークセンサ初期化中ダイアログ画面
バッドマークセンサ初期化中ダイアログ画面
図
図図
図 8-2-2-15-3
バッドマークセンサ実行中ダイアログ画面
バッドマークセンサ実行中ダイアログ画面バッドマークセンサ実行中ダイアログ画面
バッドマークセンサ実行中ダイアログ画面
8 – 46
8-2-2-16. コプラナリティ
コプラナリティコプラナリティ
コプラナリティ
◆ 図
図図
図8-2-2-10-2 ＜オプション使用ユニット設定のダイアログ＞
＜オプション使用ユニット設定のダイアログ＞＜オプション使用ユニット設定のダイアログ＞
＜オプション使用ユニット設定のダイアログ＞ において、下記項目が設定
されている必要があります。（
（（
（KE-2020.2040 のみ）
のみ）のみ）
のみ）
［その他］項目のチェックボックス＜コプラナリティ＞が、チェック されている事を
確認して下さい。
メニューバーより［セットアップ］→［マシンセットアップ］→［設定グループ］→［コプラナ
リティ］を選択します。図 8-2-2-16 のコプラナリティ設定ダイアログが表示されます。
図
図図

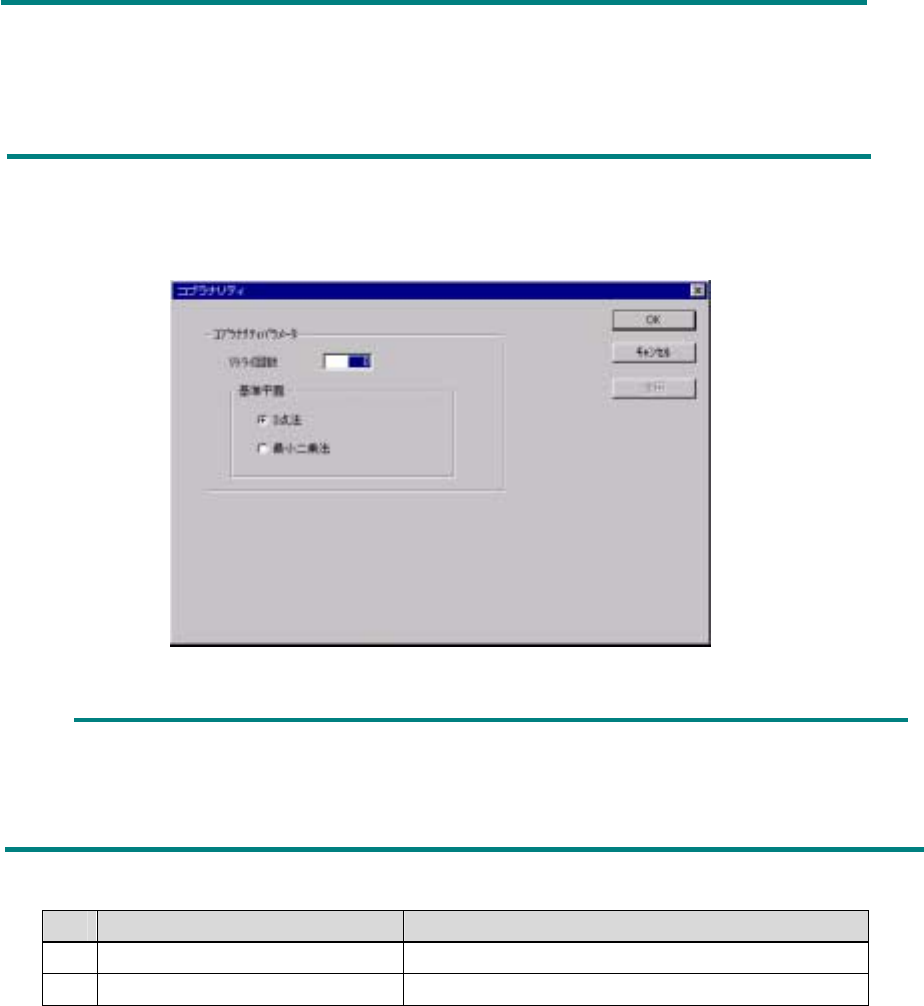

図 8-2-2-16
コプラナリティ設定ダイアログ
コプラナリティ設定ダイアログコプラナリティ設定ダイアログ
コプラナリティ設定ダイアログ
◆ ボール部品 ： 基準面の設定にかかわらず、最小二乗法により計測が実行されます。
◆ 一方向リードコネクタ ： 基準面の設定にかかわらず、最小二乗法によりコリニアリティ
のみ計測が実行されます。
(1) 設定項目
No. 項目 設定する内容
1 リトライ回数 コプラナリティのリトライ回数を設定します。
2 基準平面 コプラナリティの基準平面を設定します。
(2) 設定方法
① リトライ回数
・０∼１０の値で設定ができます。
（デフォルト値は、０）
② 基準平面
ラジオボタンにより、3 点法、最小二乗法の設定ができます。（デフォルト値は、3 点法）
8-2-3. 表示
表示表示
表示
ツールバー、ステータスバーを表示するか、表示しないかを選択することが出来ます。
