7 – 67
7-4-10. 継続生産
継続生産継続生産
継続生産
生産が異常終了した場合（非同期事象発生，生産異常終了）は，次の手順で継続生産を行うこ
とができます。但し，この動作は一部品でも吸着・搭載動作をした場合のみ行われますが，部
品吸着・搭載動作を行っていない場所（例えばＢＯＣマーク認識動作のときなど）では行われ
ません。
① 生産異常終了
異常終了のエラーメッセージボックスに対して＜確認＞ボタンを押すと，下図のダイアログ
を表示して，ユーザは生産がどこまで搭載を完了したかを知ることができます。
図
図図

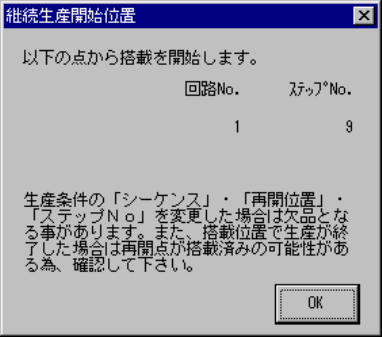

図 7-4-10-1
継続生産開始位置ダイアログ
継続生産開始位置ダイアログ継続生産開始位置ダイアログ
継続生産開始位置ダイアログ
ここで＜ＯＫ＞ボタンを押すと生産条件画面に戻ります。
次回生産開始時に、上記の場所から生産を開始するか問合わせを行います。ただし，プログ
ラム編集で生産プログラムを編集した場合は問い合わせは行われず通常生産となります。
図 7-4-10-1 継続生産開始位置ダイアログに表示しているステップ No.は未搭載になってい
る次回の開始位置が表示されます。
7 – 68
② 継続生産の開始
生産異常終了後，そのまま回復措置をとった場合，<ＳＴＡＲＴ>スイッチを押すと，継続生
産を行う事ができる場合には，“7-4-14.基板搬送無し生産［図 7-4-14(ａ)］項の”継続生産を
開始することができます。
◇ ここで、「継続生産を行う」を選択したときは継続生産を行い、「継続生産を行わない」を
選択した場合は、継続生産を行わず、通常生産を行います。
◇「継続生産を行わない」選択後スタートキー押下で、「継続生産データ削除確認ダイアログ（図
7-4-10-2）」が表示されます。
図
図図

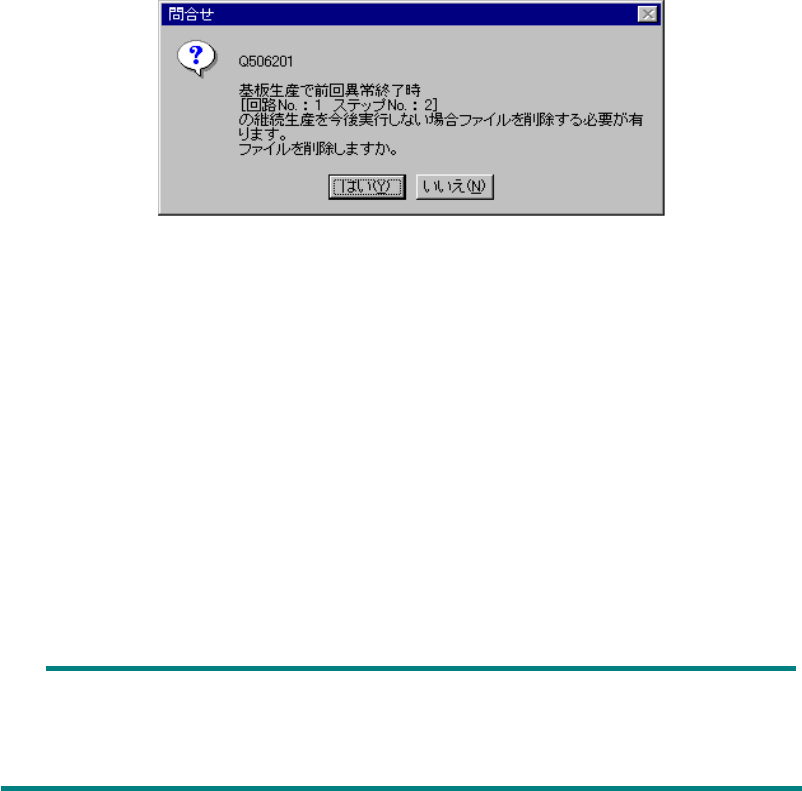

図 7-4-10-2 継続生産データ削除確認ダイアログ
継続生産データ削除確認ダイアログ継続生産データ削除確認ダイアログ
継続生産データ削除確認ダイアログ
ここで〈はい〉を選択したときは継続生産データを削除します。前回異常終了時の継続生産
は行えなくなります。
〈いいえ〉を選択すると今回の生産動作では継続生産は行いませんが，次回生産開始時、「継
続生産ダイアログ」が表示されます。但し、今回の生産で継続生産ファィルが作成された場
合は、残していた継続ファィルは上書きされます。
供給装置を変更しても継続生産はできますが、変更した場合には生産管理情報の値
に不整合が発生する場合があります。この様な作業は推奨できませんのでご注意下
さい。
L
7 – 69
③ 継続生産データ削除ボタン
継続生産データが存在する場合、画面上の＜
①
①①
① 継続生産データ削除（図 7−4−10−3）＞ボ
タンが有効になります。
◇ このボタンは、継続生産データをスタート前に削除したい場合に使われます。
◇ ＜継続生産データ削除＞ボタンを押すと、［継続生産データ削除確認ダイアログ（図 7−4−
10−2）］ が表示されます。継続生産データ削除後は「継続生産データ削除ボタン」は無効と
なります。
図
図図

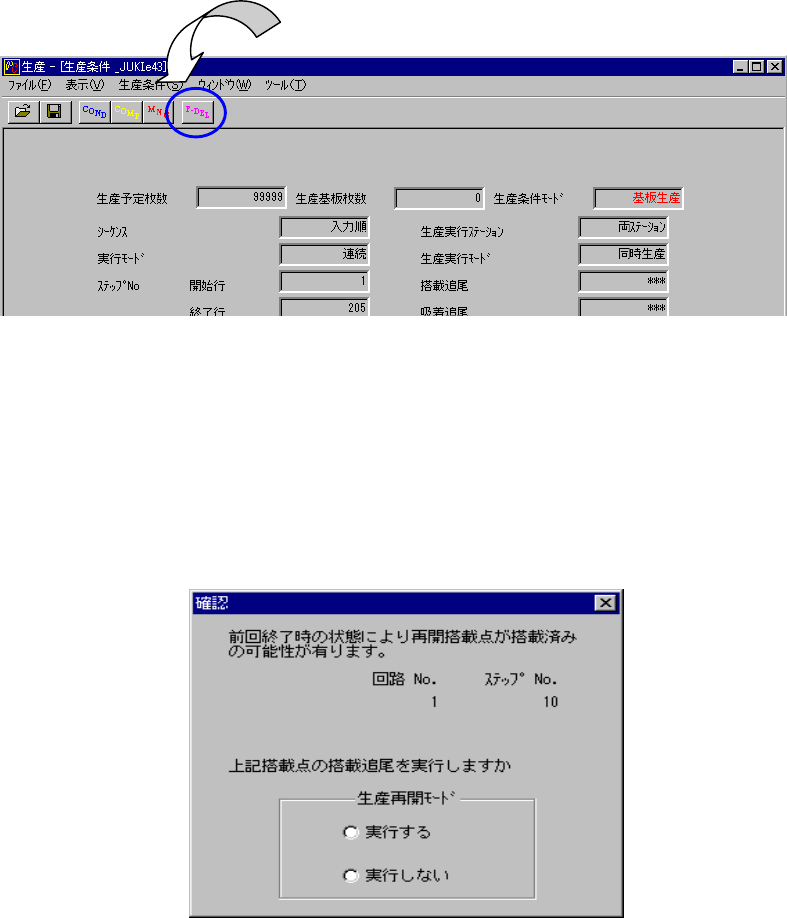

図 7-4-10-3 継続生産データ削除確認画面
継続生産データ削除確認画面継続生産データ削除確認画面
継続生産データ削除確認画面
④ 継続生産開始時搭載追尾処理
前回異常終了時の状態により最終搭載点の次の搭載点が既に搭載済みの場合が有ります。その
為、次の搭載点が搭載済みか否かの確認を行う為の搭載追尾を実行する事が可能です。
生産スタート後の基板クランプ完了後に以下のダイアログにより搭載追尾の実行を選択する
事が出来ます。
図
図図
図 7-4-10-4 搭載追尾確認ダイアログ
搭載追尾確認ダイアログ搭載追尾確認ダイアログ
搭載追尾確認ダイアログ
「実行する」を選択し、〈スタート〉キーを押下すると搭載追尾を実行します。搭載追尾
により最終搭載点の次の搭載点が搭載されているか否かを目視により確認してください。
「実行しない」を選択し、〈スタート〉キーを押下すると搭載追尾を行わずに継続生産を
開始します。
①
①①
①
