6 - 15 ④ 次に，検出枠のティーチングを行います。 の作業が終了すると， 自動的にマー クサイズ の 1.5 倍のウィンドウを画面 中心と一致す る様 に表示します（デフォルトウィンドウ） 。 検出枠を変えたい場合には，③の手順同様に行います。 ここで， ＨＯＤの PR EVIOU S キー を押下すると ， スケール枠のティーチン グ （③の操 作）に戻る事が出来ます。 ⑤ ティーチングを終了す ると，マークデータベース へ…
6 - 14
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ
判定結果に誤りがあった場合には，ＨＯＤの↑キー，↓キー（ＸＹ移動上下矢印キー）で正しいマ
ークを選択して下さい。正しいマークの位置で ENTER キーを押下します。
マークに関する情報が同じで，検出枠のみをティーチングし直したい場合は，ＨＯＤの
NEXT キーを押下すると，③の操作を省く事が出来ます。
この場合，マークの認識が新規である時には，NEXT キーは無効となります。
注意
注意注意
注意 :
6 - 15
④ 次に，検出枠のティーチングを行います。
の作業が終了すると，自動的にマークサイズの 1.5 倍のウィンドウを画面中心と一致する様
に表示します（デフォルトウィンドウ）。
検出枠を変えたい場合には，③の手順同様に行います。
ここで，ＨＯＤの PREVIOUS キーを押下すると，スケール枠のティーチング（③の操
作）に戻る事が出来ます。
⑤ ティーチングを終了すると，マークデータベースへ登録を行うかどうかのメッセージが出力
されオペレータの確認を求めてきます。
図
図図
図 6-4-2
基板マークティーチング
基板マークティーチング基板マークティーチング
基板マークティーチング （２）
（２）（２）
（２）

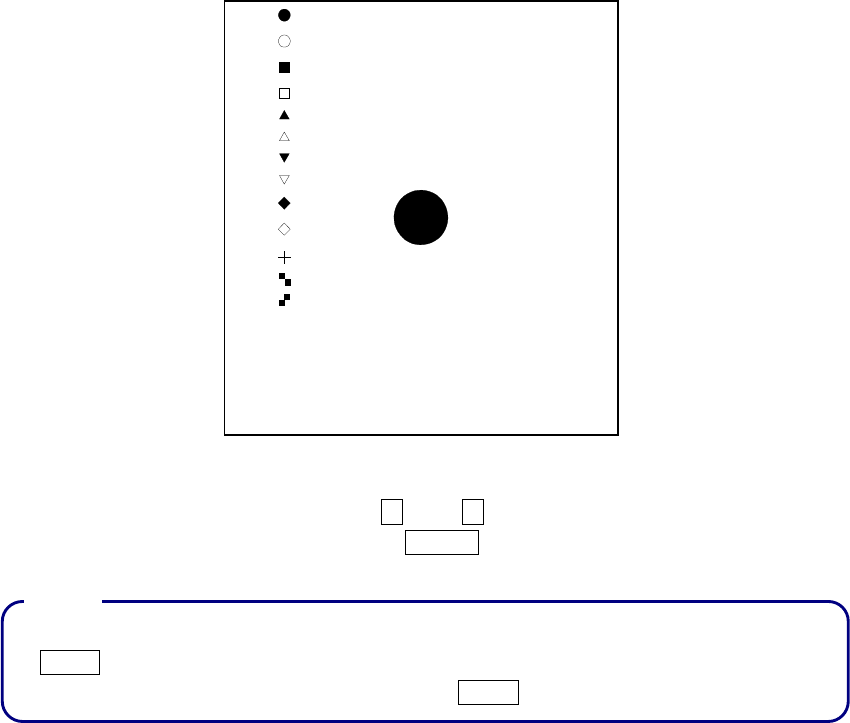

スケール枠と同様にして検出枠を設定します。
設定の仕方は，スケール枠と同様にします。
調整が出来たら ENTER キーを押下します。
注意
注意注意
注意 :
6 - 16

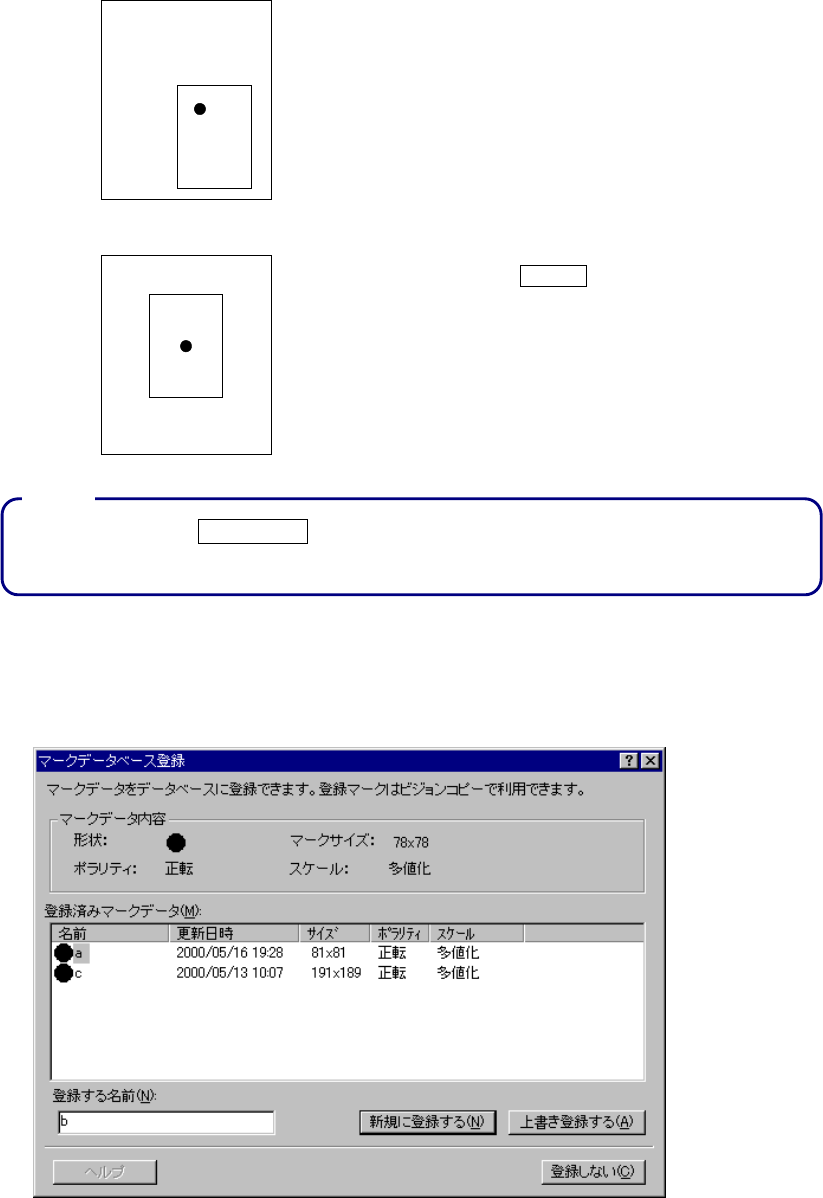

ティーチングデータを新規にマークデータベースに登録する場合は登録する名前を入力し
＜追加＞ボタンを押して下さい。
既に登録されているティーチングデータと置き換える場合は置き換える名前を入力し，登録
エリアの置き換えたいデータ行にカーソルをセットし＜置換＞ボタンを押してください。
ティーチングデータをマークデータベースに登録しない場合は＜キャンセル＞ボタンを押し
て下さい。
No ボタン選択 処 理
1 追加
登録名を入力し，ティーチングデータをマークデータベースに登録し終了し
ます。
2 置換 選択されているカーソル行のデータを置換します。
3 キャンセル ティーチングデータをデータベースに登録せずに終了します。
以上で認識の為のティーチングの操作を終了します。
認識のティーチングが終了すると，マークデータの横に＊が表示され，ティーチング済みで
ある事が示されます。使用するマーク全てについて認識のティーチングを行って下さい。
また，ティーチングの途中で，ＨＯＤの CANCEL キーを押下した場合には，その時点でティ
ーチングを終了します（その場合，それ迄に入力したデータは無効になります）。
CANCEL キーが押下された時の動作としては，デバイスの移動はありません。
CAMERA
CAMERA
CAMERA
注意
注意注意
注意 :
注意
注意注意
注意 :
注意
注意注意
注意 :
