8 - 19
8-2-2-2. ノズル無しバキューム値
ノズル無しバキューム値ノズル無しバキューム値
ノズル無しバキューム値
ノズル無しバキューム値を選択すると、図８-2-2-2-1 のノズル無しバキューム値設定のダイアログ
が表示されます。
図
図図
図 8-2-2-2-1
ノズル無しのバキューム値設定ダイアログ
ノズル無しのバキューム値設定ダイアログノズル無しのバキューム値設定ダイアログ
ノズル無しのバキューム値設定ダイアログ
(1) 設定項目
No. 項目 設定する内容
1 ノズル無しバキューム値 ノズルを付けないときのバキューム値（自動取得のみ）
(2) 設定方法
●
●●
● ヘッドボタンによる取得
ヘッドボタンによる取得ヘッドボタンによる取得
ヘッドボタンによる取得
フィールド移動キーで対象ヘッドを選択し、＜実行＞を押すことによりバキューム値を取
得します。
ヘッドにノズルが装着されているときは、ノズルを返却してからバキュームを取得します。
●
●●
● ティーチングによる取得
ティーチングによる取得ティーチングによる取得
ティーチングによる取得
ＨＯＤのデバイスキーによりティーチングモードに入り、デバイスが取得したいヘッドに
なっていることを確認してＨＯＤの ENTER キーを押して下さい。
ティーチングモードに入るときのデバイスがヘッドのときは、選択したヘッドのバキュー
ムがＯＮになります。
標準値は、−４０∼−７０（ＫＰａ）です。
1) ティーチングからＨＯＤの ENTER キーを押して抜けるときは必ずヘッドのバキ
ュームがＯＮになっていることを確認して下さい。
2) ヘッド以外のデバイスを選択してティーチングモードに入ったときはバキューム
は自動ではＯＮになりません。ＨＯＤのＶＡＣキーを押してバキュームをＯＮに
して下さい。
注意
＜実行＞を押すとヘッドが移動し、ノズルの脱着が行われます。
人身への損傷を防ぐため、動作中は装置内部に手を入れたり、顔や頭を近
づけないで下さい。
＜実行＞を押す前に、装置内部の作業をしている人がいないことを確認して下さい。
＜実行＞を押す前に、装置付近に、人身の障害になるような人がいないことを確認し
て下さい。
＜実行＞を押す前に、装置内部の各動作を妨げるもの（調整工具など）が取り付けら
れていたり、置かれたりしていないことを確認して下さい。
8-2-2-3. 基準ピンの位置
基準ピンの位置基準ピンの位置
基準ピンの位置
注意
注意注意
注意 :
8 – 20

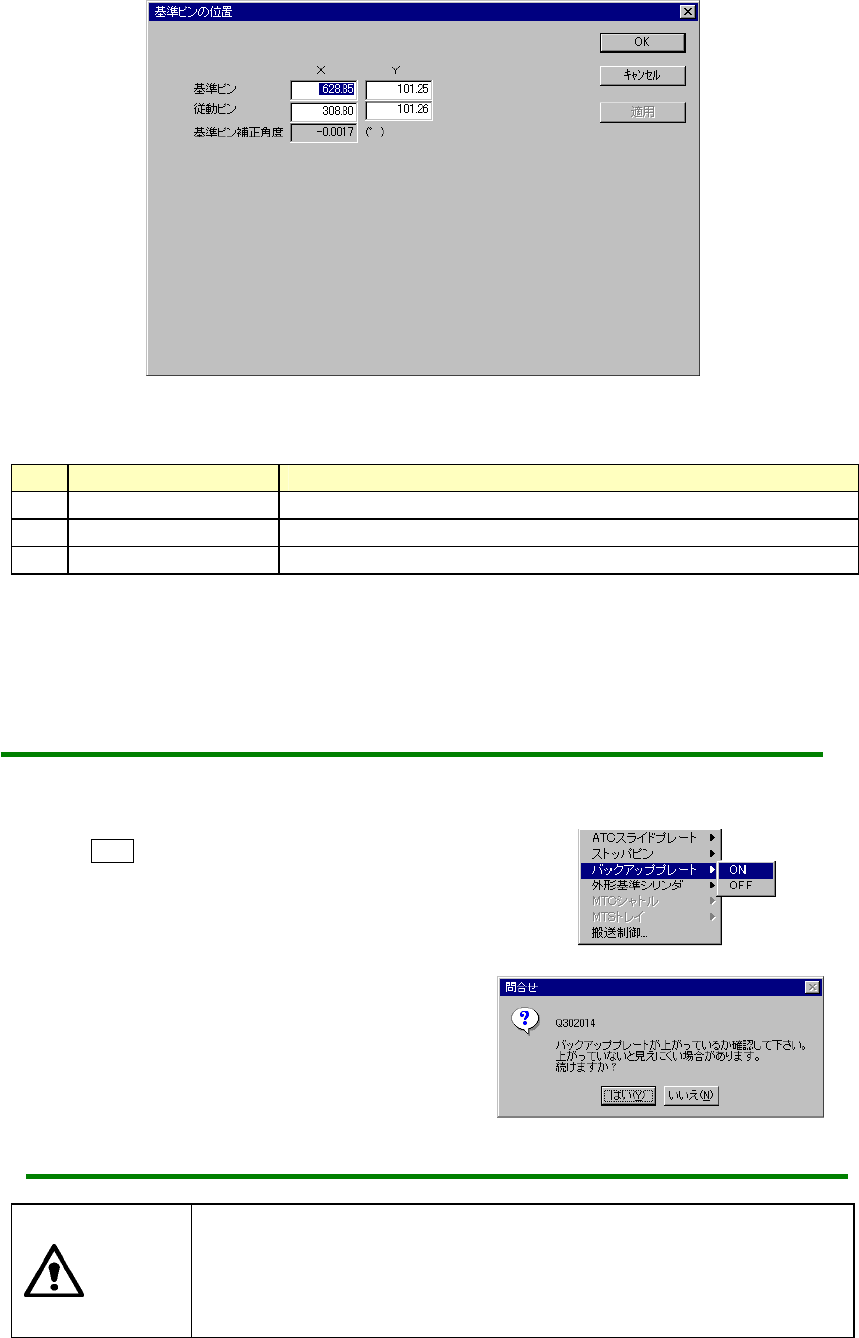

基準ピンの位置を選択すると、図 8-2-2-3-1 の「基準ピンの位置設定」ダイアログが表示されます。
図
図図
図 8-2-2-3-1
基準ピンの位置設定ダイアログ
基準ピンの位置設定ダイアログ基準ピンの位置設定ダイアログ
基準ピンの位置設定ダイアログ
(1) 設定項目
No. 項目 設定する内容
1 基準ピン（Ｘ，Ｙ） 基準ピンの位置
2 従動ピン（Ｘ，Ｙ） 従動ピンの位置
3 基準ピン補正角度 基準ピンと従動ピンの位置から算出した基板の傾き（自動取得のみ）
(2) 設定方法
・ 直接キーボードからＸＹ別に入力します。
・ ＨＯＤを使いティーチングで入力します。この場合は、入力フォーカスがＸＹどちらにあって
も同時に値が取り込まれ反映します。ただし，基準ピンのＸＹに入力フォーカスが有る場合は
基準ピンに、従動ピンのＸＹに入力フォーカスがある場合は従動ピンの座標に反映されます。
◆ ティーチング実行前には以下に示す操作でバックアッププレートを上げて下さい。
◇ Ｆ９キーの押下、またはトラックボールの＜右＞ク
リックでメカセットアップを起動し、バックアッププ
レートを ON にして下さい。
◇ ティーチング実行時には下記の問合せメッ
セージが表示されます。
バックアッププレートが上がっていれば、「はい」を選択して下さい。
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭を近づけ
ないで下さい。
基準ピンを使用して生産する場合は、基準ピンの設定を確認するようにして下さい。
基準ピンが搬送時にセットされていない場合は、「基準ピンエラー」が表示され
ます。
8 – 21
8-2-2-4. 外形基準の位置
外形基準の位置外形基準の位置
外形基準の位置

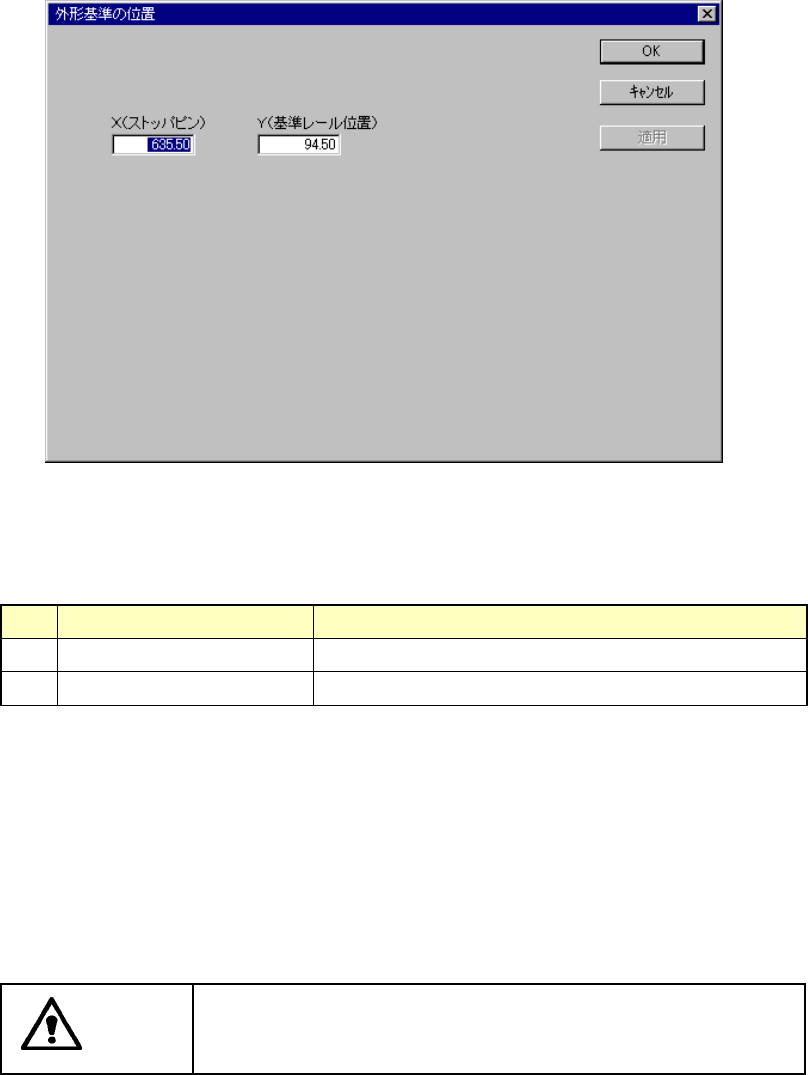

外形基準の位置を選択すると、図 8-2-2-4-1 の外形基準の位置設定のダイアログが表示されます。
図
図図
図 8-2-2-4-1
外形基準の位置設定ダイアログ
外形基準の位置設定ダイアログ外形基準の位置設定ダイアログ
外形基準の位置設定ダイアログ
(1) 設定項目
No. 項目 設定する内容
1 Ｘ ストッパピンの位置
2 Ｙ 搬送の基準レールの位置
(2) 設定方法
直接キーボードからＸＹ別に入力します。
ＨＯＤを使いＸＹ別にティーチングで入力します。この場合は，入力フォーカスがＸにあ
るとＸのみ値が取り込まれ反映します。
Ｙをティーチングするときは、入力フォーカスがＹにある必要があります。
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れた
り、顔や頭を近づけないで下さい。
