8 - 19 8-2-2-2. ノズル無しバキューム値 ノズル無しバキューム値 ノズル無しバキューム値 ノズル無しバキューム値 ノズル無しバキューム値を選択すると、図８ -2-2-2-1 のノズル無しバキューム値設定のダイアログ が表示されます。 図 図 図 図 8-2- 2-2-1 ノズル無しのバキューム値設定ダイアログ ノズル無しのバキューム値設定ダイアログ ノズル無しのバキューム値設定ダイアログ ノズル無しのバキューム値設定ダ…
8 - 18
図
図図
図 8-2-2-1-4

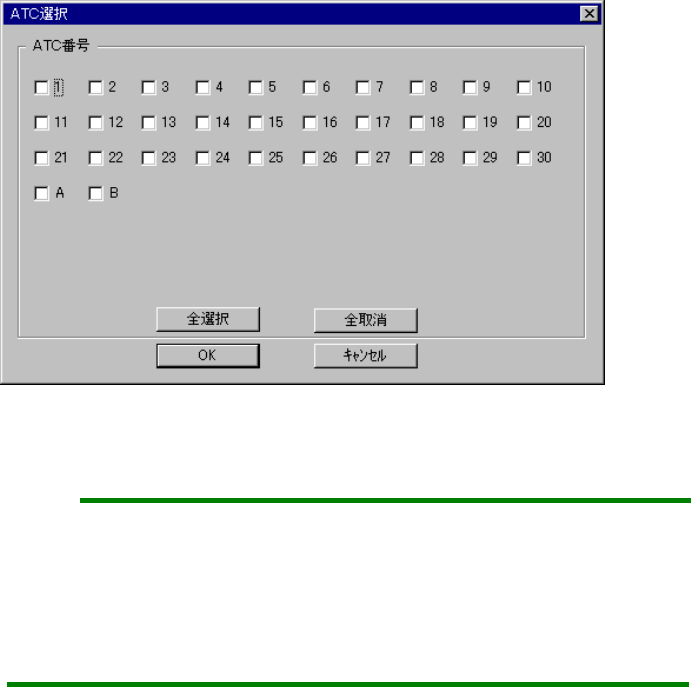

自動設定ＡＴＣ番号選択ダイアログ
自動設定ＡＴＣ番号選択ダイアログ自動設定ＡＴＣ番号選択ダイアログ
自動設定ＡＴＣ番号選択ダイアログ（表示例．
（表示例．（表示例．
（表示例．KE-2020）
））
）
L
LL
L
ＡＴＣ番号は、機種により画面表示が異なります。
例.
KE-2020：１∼３０、Ａ、Ｂ（図 8-2-2-1-4 画面）
KE-2040：１∼１８、Ａ∼Ｃ
(3) 使用目的
ノズル高さオフセットは、部品をレーザ計測する際の高さ制御の微少調整値に使用します。
又、ノズルのバキューム値は、次項のノズル無しバキューム値と組み合わせ、ノズルの有無
や部品の有無判定に使用します。ただし、ノズルの有無や部品の有無はレーザーを使用する
為、当設定値は補助情報となります。
8 - 19
8-2-2-2. ノズル無しバキューム値
ノズル無しバキューム値ノズル無しバキューム値
ノズル無しバキューム値
ノズル無しバキューム値を選択すると、図８-2-2-2-1 のノズル無しバキューム値設定のダイアログ
が表示されます。
図
図図
図 8-2-2-2-1
ノズル無しのバキューム値設定ダイアログ
ノズル無しのバキューム値設定ダイアログノズル無しのバキューム値設定ダイアログ
ノズル無しのバキューム値設定ダイアログ
(1) 設定項目
No. 項目 設定する内容
1 ノズル無しバキューム値 ノズルを付けないときのバキューム値（自動取得のみ）
(2) 設定方法
●
●●
● ヘッドボタンによる取得
ヘッドボタンによる取得ヘッドボタンによる取得
ヘッドボタンによる取得
フィールド移動キーで対象ヘッドを選択し、＜実行＞を押すことによりバキューム値を取
得します。
ヘッドにノズルが装着されているときは、ノズルを返却してからバキュームを取得します。
●
●●
● ティーチングによる取得
ティーチングによる取得ティーチングによる取得
ティーチングによる取得
ＨＯＤのデバイスキーによりティーチングモードに入り、デバイスが取得したいヘッドに
なっていることを確認してＨＯＤの ENTER キーを押して下さい。
ティーチングモードに入るときのデバイスがヘッドのときは、選択したヘッドのバキュー
ムがＯＮになります。
標準値は、−４０∼−７０（ＫＰａ）です。
1) ティーチングからＨＯＤの ENTER キーを押して抜けるときは必ずヘッドのバキ
ュームがＯＮになっていることを確認して下さい。
2) ヘッド以外のデバイスを選択してティーチングモードに入ったときはバキューム
は自動ではＯＮになりません。ＨＯＤのＶＡＣキーを押してバキュームをＯＮに
して下さい。
注意
＜実行＞を押すとヘッドが移動し、ノズルの脱着が行われます。
人身への損傷を防ぐため、動作中は装置内部に手を入れたり、顔や頭を近
づけないで下さい。
＜実行＞を押す前に、装置内部の作業をしている人がいないことを確認して下さい。
＜実行＞を押す前に、装置付近に、人身の障害になるような人がいないことを確認し
て下さい。
＜実行＞を押す前に、装置内部の各動作を妨げるもの（調整工具など）が取り付けら
れていたり、置かれたりしていないことを確認して下さい。
8-2-2-3. 基準ピンの位置
基準ピンの位置基準ピンの位置
基準ピンの位置
注意
注意注意
注意 :
8 – 20
基準ピンの位置を選択すると、図 8-2-2-3-1 の「基準ピンの位置設定」ダイアログが表示されます。
図
図図
図 8-2-2-3-1
基準ピンの位置設定ダイアログ
基準ピンの位置設定ダイアログ基準ピンの位置設定ダイアログ
基準ピンの位置設定ダイアログ
(1) 設定項目
No. 項目 設定する内容
1 基準ピン（Ｘ，Ｙ） 基準ピンの位置
2 従動ピン（Ｘ，Ｙ） 従動ピンの位置
3 基準ピン補正角度 基準ピンと従動ピンの位置から算出した基板の傾き（自動取得のみ）
(2) 設定方法
・ 直接キーボードからＸＹ別に入力します。
・ ＨＯＤを使いティーチングで入力します。この場合は、入力フォーカスがＸＹどちらにあって
も同時に値が取り込まれ反映します。ただし，基準ピンのＸＹに入力フォーカスが有る場合は
基準ピンに、従動ピンのＸＹに入力フォーカスがある場合は従動ピンの座標に反映されます。
◆ ティーチング実行前には以下に示す操作でバックアッププレートを上げて下さい。
◇ Ｆ９キーの押下、またはトラックボールの＜右＞ク
リックでメカセットアップを起動し、バックアッププ
レートを ON にして下さい。
◇ ティーチング実行時には下記の問合せメッ
セージが表示されます。
バックアッププレートが上がっていれば、「はい」を選択して下さい。
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭を近づけ
ないで下さい。
基準ピンを使用して生産する場合は、基準ピンの設定を確認するようにして下さい。
基準ピンが搬送時にセットされていない場合は、「基準ピンエラー」が表示され
ます。
