7-2-4. 生産情報
生産情報生産情報
生産情報
図
図図
図 7-2-4-1 生産情報選択
生産情報選択生産情報選択
生産情報選択
7-2-4-1. バキュームレベル
バキュームレベルバキュームレベル
バキュームレベル
基板 1 枚当たりのタクト、総実装率、総吸着率、バキューム値の情報が表示されます。
本項では、バキュームレベルを見ることが出来ます。
（１）
（１）（１）
（１）
バキュームレベル
バキュームレベルバキュームレベル
バキュームレベル表示条件
表示条件表示条件
表示条件
① 生産モードが基板生産の場合。
② 総実装率と総吸着率は、一度表示を始めた後は、次の生産からは、前回の表示データに追加
収集します。また、新たに表示したい場合は、生産管理情報のクリアを行う必要があります。
（２）項目
（２）項目（２）項目
（２）項目
① 生産情報
ＮＯ
ＮＯＮＯ
ＮＯ 項目
項目項目
項目 内容
内容内容
内容
１ タクト 生産した基板 1 枚当たりの時間
２ 総実装率 マシン全体の実装率を表示します。
３ 総吸着率 マシン全体の吸着率を表示します。
４ 吸着位置 部品の吸着中または、吸着位置までの移動中を示します。
５ 部品吸着後 左右ヘッドが部品吸着後の現在のバキュームレベルを示します。
６ 部品搭載前 左右ヘッドが部品搭載前の現在のバキュームレベルを示します。
７ ノズル装着時（部品無し）
左右ヘッドがノズル搭載時（部品無し）時の現在のバキュームレベルを
示します。
８ 部品吸着時（部品データ）
左右ヘッドが部品吸着時（部品データ）時の現在のバキュームレベルを
示します。
９ 吸着後スレショールド値 左右ヘッドが部品吸着後の現在のスレショールド値を示します。
10 搭載前スレショールド値 左右ヘッドが部品搭載前の現在のスレショールド値を示します。
11 バキュームエラー発生の判
定結果（吸着後）
左右ヘッドが部品吸着後の現在のスレショールド値と現在のバキュー
ムレベルを比較した判定結果を表示します。
12 バキュームエラー発生の判
定結果（搭載前）
左右ヘッドが部品搭載前の現在のスレショールド値と現在のバキュー
ムレベルを比較した判定結果を表示します。
7 – 34
（３）
（３）（３）
（３）基本操作法
基本操作法基本操作法
基本操作法

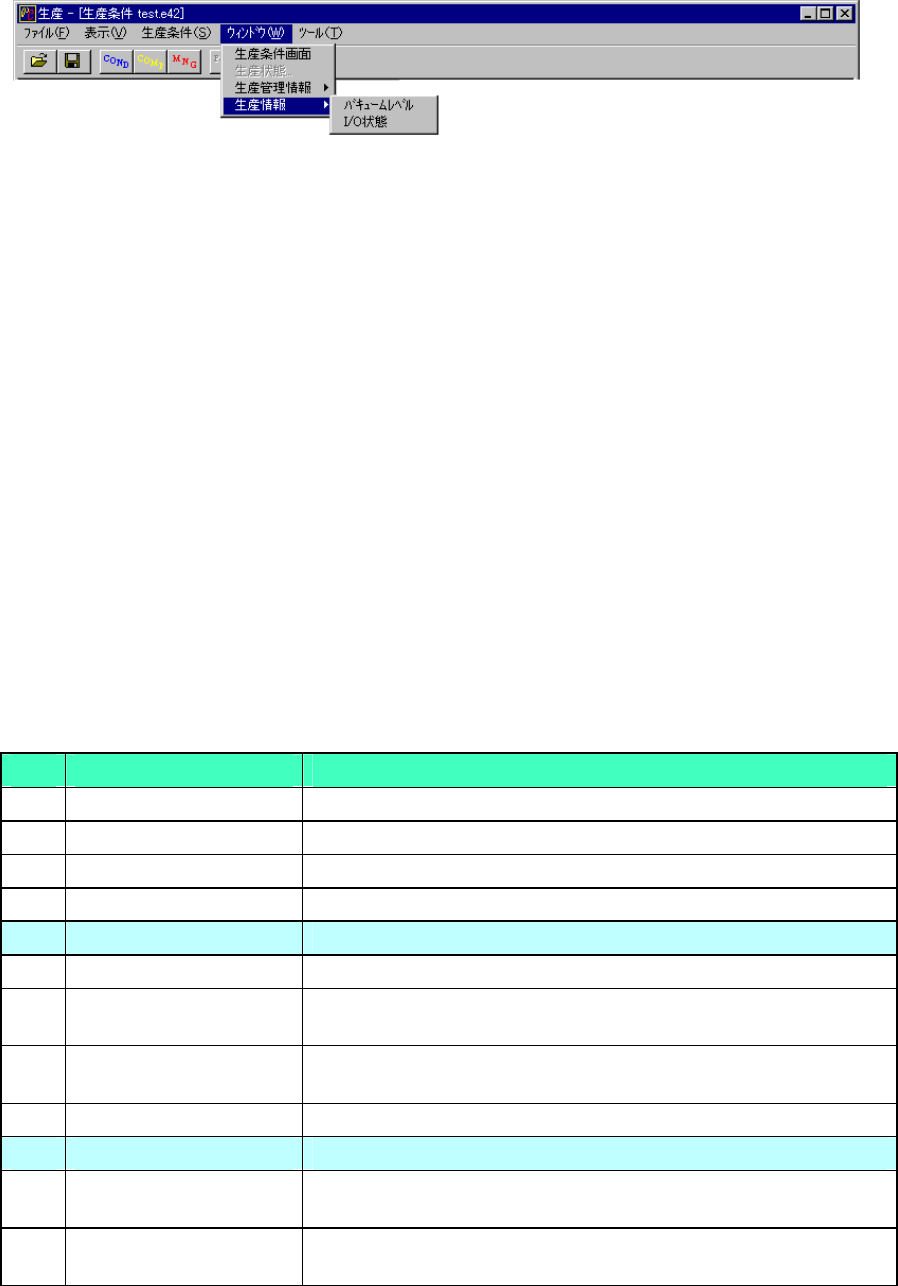

バキュームレベルはメニューバーの［ウィンドウ → 生産情報→バキュームレベル］により
図 7-2-4-2 を表示します。
図
図図

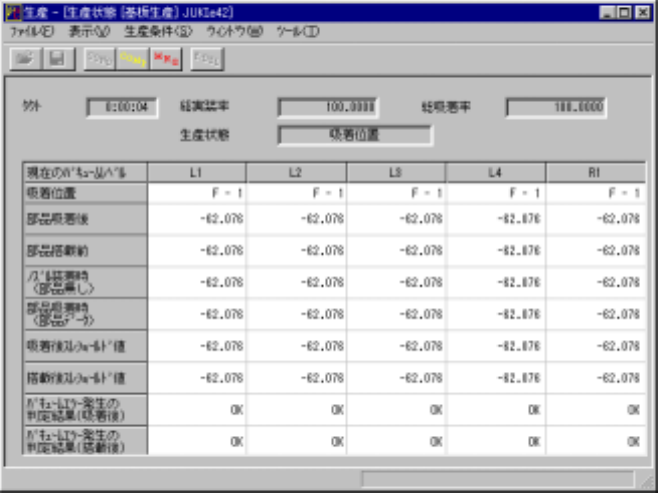

図 7-2-4-2 バキュームレベル
バキュームレベルバキュームレベル
バキュームレベル
生産情報の総実装率と総吸着率はメニューバーの［ウィンドウ → 生産管理情報 → クリア］によ
りクリアします。
また、ファイルの読み込み時に、タクト、総実装率、総吸着率はクリアされます。
◇
◇◇
◇ タクトは生産動作中、アイドル中も表示されます。
◇
◇◇
◇ アイドル中は前回の生産のタクトが表示されています。
◇
◇◇
◇ バキュームレベルの値は生産動作中のみ表示されます。
7 – 35
7-2-4-2. I/O状態
状態状態
状態
搬送、ATC、ノックピン等の情報が表示されます。
本項では、I/O の状態を見ることが出来ます。
（１）項目
（１）項目（１）項目
（１）項目
① I/O 状態
ＮＯ
ＮＯＮＯ
ＮＯ 項目
項目項目
項目 内容
内容内容
内容
１ ストッパ ストッパの ON/OFF を表示します。
２ 外形基準シリンダ X 外形基準シリンダ X の ON/OFF を表示します。
３ 外形基準シリンダ Y 外形基準シリンダ Y の ON/OFF を表示します。
４ レディイン レディイン信号の ON/OFF を表示します。
５ ボードアべイラブルイン ボードアべイラブルインの ON/OFF を表示します。
６ IN センサ IN センサの ON/OFF を表示します。
７ OUT センサ OUT センサの ON/OFF を表示します。
８ WAITセンサ WAITセンサの ON/OFF を表示します。
９ STOP センサ STOP センサの ON/OFF を表示します。
10 C-OUT センサ C-OUT センサの ON/OFF を表示します。
11 搬送モータ（インバッファ） 搬送モータ（インバッファ）の ON/OFF を表示します。
12 搬送モータ（センタバッファ） 搬送モータ（センタバッファ）の ON/OFF を表示します。
13 搬送モータ（アウトバッファ） 搬送モータ（アウトバッファ）の ON/OFF を表示します。
14 基準ピンセンサ 基準ピンセンサの ON/OFF を表示します。
15 バックアップテーブル原点センサ バックアップテーブル原点センサの ON/OFF を表示します。
16 バックアップテーブル位置 バックアップテーブルの位置を表示します。
17 バックアッププレートストッパ バックアッププレートストッパの ON/OFF を表示します。
18 入口側シャッターシリンダセンサ 入口側シャッターシリンダセンサの開/閉を表示します。
19 出口側シャッターシリンダセンサ 出口側シャッターシリンダセンサの開/閉を表示します。
20 出口側シャッター通過センサ 出口側シャッター通過センサの ON/OFF を表示します。
21 空気圧低下センサ 空気圧低下センサの ON/OFF を表示します。
22 一括交換台位置センサ（フロント） 一括交換台位置センサ（フロント）の ON/OFF を表示します。
23 一括交換台位置センサ（リア） 一括交換台位置センサ（リア）の ON/OFF を表示します。
24 フィーダ浮きセンサ（フロント） フィーダ浮きセンサ（フロント）の ON/OFF を表示します。
25 フィーダ浮きセンサ（リア） フィーダ浮きセンサ（リア）の ON/OFF を表示します。
26 干渉ユニット検出センサ 干渉ユニット検出センサの ON/OFF を表示します。
27 カバーオープンセンサ カバーオープンセンサの ON/OFF を表示します。
28 温度センサ 温度センサの値を表示します。
29 バキュームキャリブレーション バキュームキャリブレーションのバキューム値を表示します。
＊ 各センサ、各ユニットの状態を制御完了時に表示します。
＊ 各センサ、各信号、各ユニットの状態を連続表示します。
