9 - 40 9-5. 供給装置 供給装置 供給装置 供給装置 9-5-1. ＭＴＣ制御 ＭＴＣ制御 ＭＴＣ制御 ＭＴＣ制御 [ 制御 （ C ） ][ 供給装置 （ F ） ] [MT C 制御 （ C ） ...] を選択すると、 下記の MTC 制御のダイアログが表示 されます。 図 図 図 図 9-5-1 MTC 制御ダイアログ 制御ダイアログ 制御ダイアログ 制御ダイアログ (1) 制御項目 制御項目をラジ…
9 - 39
図
図図
図 9-5-2
照明設定ダイアログ
照明設定ダイアログ照明設定ダイアログ
照明設定ダイアログ
・光量
スライドバーを動かして光量を設定します。
矢印キー、PgUp キー、または PgDn キーでスライドバーを動かせます。
・透過照明
チェックボックスで対象を設定します。
・サイド照明
チェックボックスで対象を設定します。
色をラジオボタンで選択します。
・下方照明
チェックボックスで対象を設定します。
＜OK＞ボタンを選択すると、次回から設定された内容で照明を ON します。
＜キャンセル＞ボタンを選択すると、設定された内容は無効になります。
6) ポラリティ制御
ポラリティの正／逆を制御します。
制御項目の“ポラリティ制御”がチェックされているときに＜正（1
）＞ボタン、＜逆（2）
＞ボタン、＜正／逆（3
）＞ボタンを選択するかまたは、Ｆ３キー､ Ｆ４キー､ Ｆ５キーを
押して制御します。
7) サイド照明基板昇降シリンダ
サイド照明基板昇降シリンダの ON／OFF を制御します。
制御項目の“サイド照明基板昇降シリンダ”がチェックされているときに＜ON（1
）＞ボタ
ン、＜OFF（2
）＞ボタン、＜ON／OFF（3）＞ボタンを選択するかまたは、Ｆ３キー､
Ｆ４キー､ Ｆ５キーを押して制御します。
状態表示は、制御完了時に更新されます。
(5) 状態表示
各ユニットの状態を制御完了時に表示します。
9 - 40
9-5. 供給装置
供給装置供給装置
供給装置
9-5-1. ＭＴＣ制御
ＭＴＣ制御ＭＴＣ制御
ＭＴＣ制御
[制御（C）][供給装置（F）] [MTC 制御（C）...]を選択すると、下記の MTC 制御のダイアログが表示
されます。
図
図図

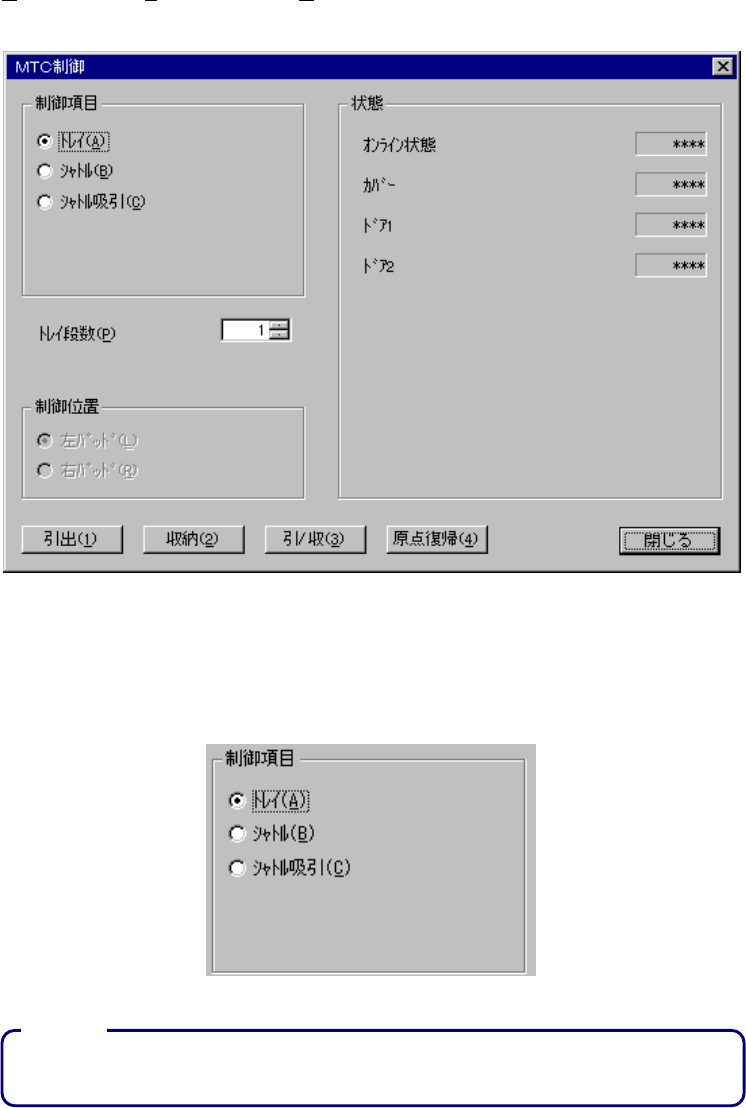

図 9-5-1
MTC 制御ダイアログ
制御ダイアログ制御ダイアログ
制御ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
搬送のないタイプでは、“搬送原点復帰”、“搬送幅変更”は選択できません。
注意
注意注意
注意 :
9 - 41
(2) 制御位置
制御時の位置をラジオボタンにより選択します。
制御項目で“シャトル吸引”が選択されているときのみ、設定できます。
ＴＲ−６Ｓ、 ＴＲ−６Ｄ以外の機種では設定できません。
(3) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) トレイ
トレイの引出／収納を制御します。
制御項目の“トレイ”がチェックされているときに＜引出（1
）＞ボタン、＜収納（２）＞ボタ
ン、＜引／収（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キーを押して制
御します。
状態表示は、制御完了時に更新されます。
2) シャトル
シャトルの引出／収納を制御します。
制御項目の“シャトル”がチェックされているときに＜引出（1
）＞ボタン、＜収納（２）＞ボ
タン、＜引／収（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キーを押して
制御します。
状態表示は、制御完了時に更新されます。
3) シャトル吸引
シャトルの吸引を制御します。
制御項目の“シャトル吸引”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（２）
＞ボタン、＜ON／OFF（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー
を押して制御します。
状態表示は、制御完了時に更新されます。
(4) 状態表示
各ユニットの状態を制御完了時に表示します。
オンライン状態、ドアの開閉状態、およびカバーの開閉状態は連続表示します。
注意
注意注意
注意 :
