13 - 33

13-13-4.操作方法

操作方法操作方法

操作方法

コプラナリテイ検査を行うには、メイン画面より「セットアップ」を起動し、各画面の設定を行

います。

図

図図

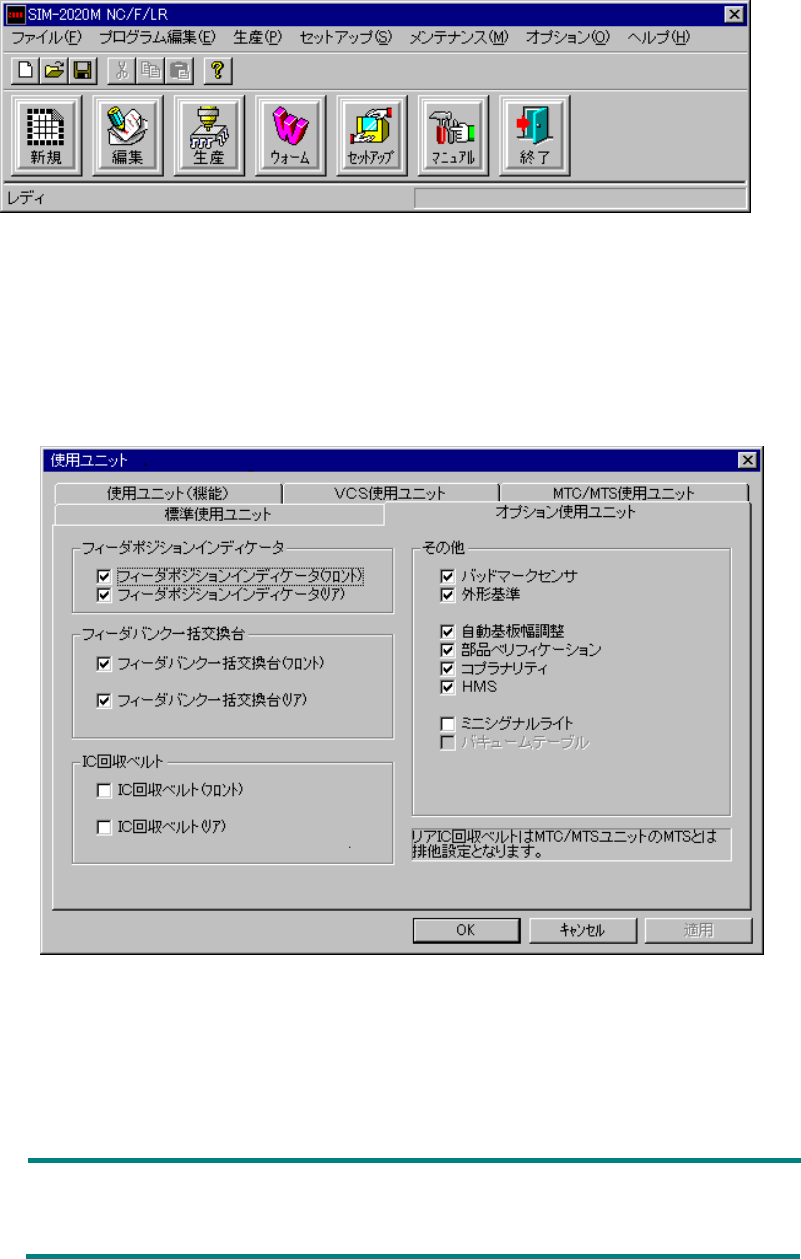

図 13-13-4-1 メイン画

メイン画メイン画

メイン画面

面面

面

1313

13-

-13

1313

13-

-4

-1.

1.1.

1.マシンセットアップ

マシンセットアップマシンセットアップ

マシンセットアップ

メニューバーより［セットアップ］→［マシンセットアップ］→［設定グループ］→［使用ユニ

ット］を選択します。

［詳細は、（第 8 章マシンセットアップ＜8-2-2-10-2. オプション使用ユニット＞）参照］

図

図図

図 13-13-4-2 使用ユニットダイアログ

使用ユニットダイアログ使用ユニットダイアログ

使用ユニットダイアログ

 ［その他］項目のチェックボックス＜コプラナリティ＞が、チェックされている事を確

認して下さい。

確定したら，＜ＯＫ＞を押下します。また，設定を行わない場合は，＜キャンセル＞を

押下します。





13 - 34

-13

1313

13-

-4

-2.

2.2.

2.コプラナリティ

コプラナリティコプラナリティ

コプラナリティ

◆ 図

図図

図13-13-4-2 ＜使用ユニットダイアログ＞

＜使用ユニットダイアログ＞＜使用ユニットダイアログ＞

＜使用ユニットダイアログ＞において、下記項目が設定されている必要があります。

 ［その他］項目のチェックボックス＜コプラナリティ＞が、チェックされている事を確

認して下さい。

メニューバーより［セットアップ］→［マシンセットアップ］→［設定グループ］→［コプラナ

リティ］を選択します。図 13-13-4-3 のコプラナリティ設定ダイアログが表示されます。

図

図図

図 13-13-4-3

コプラナリティ設定ダイアログ

コプラナリティ設定ダイアログコプラナリティ設定ダイアログ

コプラナリティ設定ダイアログ

◆ ボール部品：基準面の設定にかかわらず、最小二乗法により計測が実行されます。

◆ 一方向リードコネクタ：基準面の設定にかかわらず、最小二乗法によりコリニアリティ

のみ計測が実行されます。

(1) 設定項目

No. 項目設定する内容

1 リトライ回数コプラナリティのリトライ回数を設定します。

2 基準平面コプラナリティの基準平面を設定します。

(2) 設定方法

① リトライ回数

・０∼１０の値で設定ができます。

（デフォルト値は、０）

② 基準平面

・ラジオボタンにより、3 点法、最小二乗法の設定ができます。

（デフォルト値は、3 点法）





13 - 35

13-13-5.操作オプション

操作オプション操作オプション

操作オプション

メニューバーより［セットアップ］→［オプション］→［操作オプション］→［生産（検査）］

を選択します。［詳細は、（第 12 章オプション＜12-4-6.検査オプション設定＞）参照］

図

図図

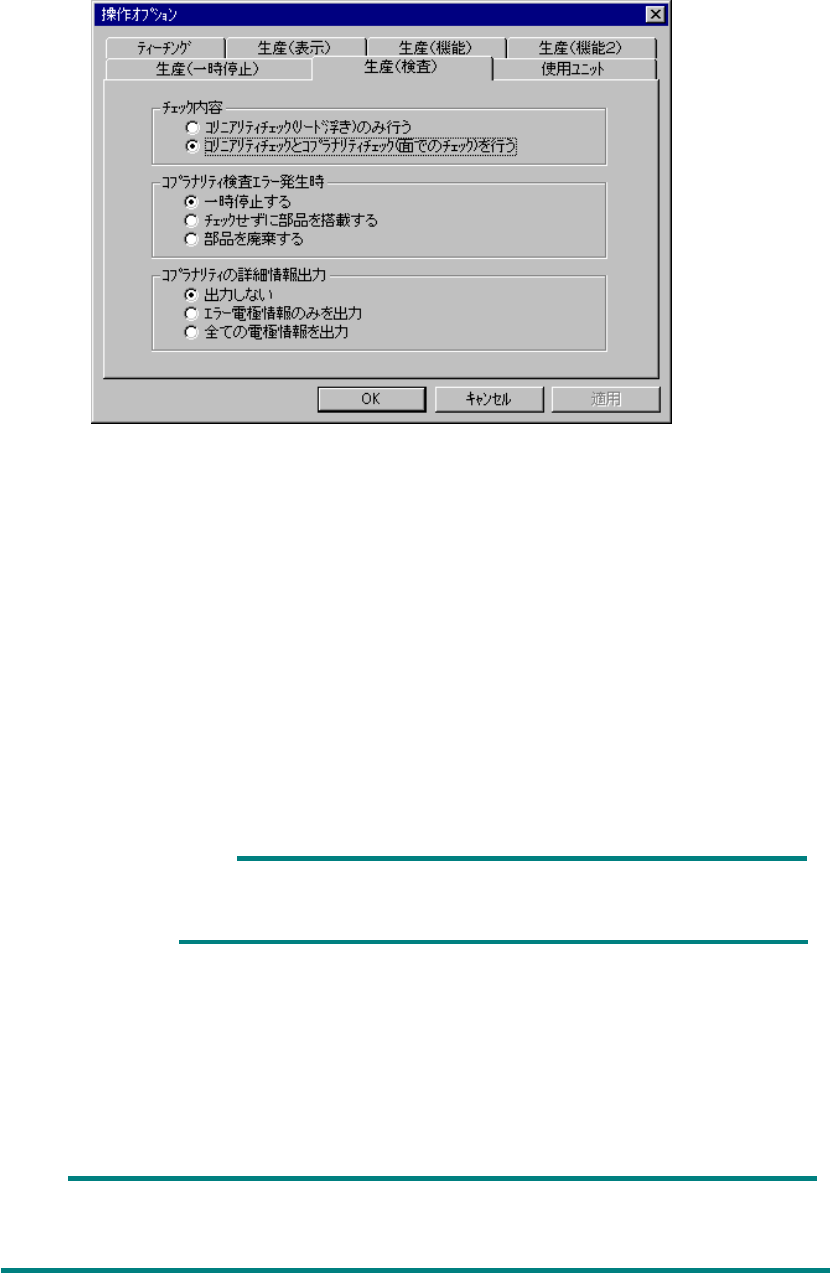

図 13-13-5-1 生産に於ける検査オプション設定

生産に於ける検査オプション設定生産に於ける検査オプション設定

生産に於ける検査オプション設定

(1) 設定方法

① チェック内容

・コリニアリティチェック（リード浮き）のみ行う

・コリニアリティチェックとコプラナリティチェック（面でのチェック）を行う

をラジオボタンで設定します。

② コプラナリティ検査エラー発生時

・一時停止する

・チェックせずに部品を搭載する

・部品を廃棄する

をラジオボタンで設定します。

「一時停止する」のラジオボタンが選択されている時のみ、

「③ コプラナリティの詳細情報出力」が有効になります。

③ コプラナリティの詳細情報出力

・出力しない

・エラー電極情報のみを出力

・全ての電極情報を出力

をラジオボタンで設定します。

確定したら，＜ＯＫ＞を押下します。また，設定を行わない場合は，＜キャンセル＞を

押下します。




