7 – 126
2) 検査する値
検査を行う部品のレーザ高さおよび部品高さが表示されます。
3) 測定
レーザ高さを測定します。
（＜7-7-2-5-4 レーザ高さ測定＞を参照して下さい。）
4) 測定する部品の吸着位置
部品を吸着する吸着位置の内容が表示されます。前代替部品や次代替え部品へ吸着位置
を変更することもできます。
① フィード
フィーダーを一回ノックし部品を送ることができます。
（32mm 紙テープは除きます）
② ティーチング結果を吸着データに反映する
ＨＯＤデバイスを使ってティーチングした結果を吸着データに格納するかをチェッ
クします。チェックしない場合は今回吸着時のみ座標が適用されます。
5) レーザ高さ検査結果
検査後，レーザ高さ検査結果に結果値が表示されます。短辺，長辺とは１回目，２回目
それぞれ部品の最小幅を検出した時点でのデータを意味します。短辺および長辺のステ
ータスが“ＯＫ”のときのみ有効です。
① ステータス
ＯＫ：センタリング成功
数字：センタリング失敗（数字はレーザステータスのコード番号を意味しています）
② 外形
センタリング成功時のレーザ検出幅を表示します。
③ 角度
センタリング時の部品角度を表示します。
7 – 127
6) ショートカットキー
単独検査結果画面では，以下のショートカット操作を行うことができます。
キーボード
キーボードキーボード
キーボード オペパネキー
オペパネキーオペパネキー
オペパネキー HOD キー
キーキー
キー 動作
動作動作
動作
Ｆ１０ − ＥＮＴＥＲ 単独検査の実行
Ｆ７ − − 検査値の測定
Ｆ４ − − フィーダノック
Ｆ５ − PREVIOUS 前代替え部品
Ｆ６ − NEXT 次代替え部品
ESC − CANCEL 戻る
7 – 128
7-7-2-5-4. レーザ高さ測定
レーザ高さ測定レーザ高さ測定
レーザ高さ測定
(1) レーザ高さ測定
レーザ高さ単独検査の測定ボタンを押した場合は，以下のレーザ高さ測定ダイアログが表示
されます。

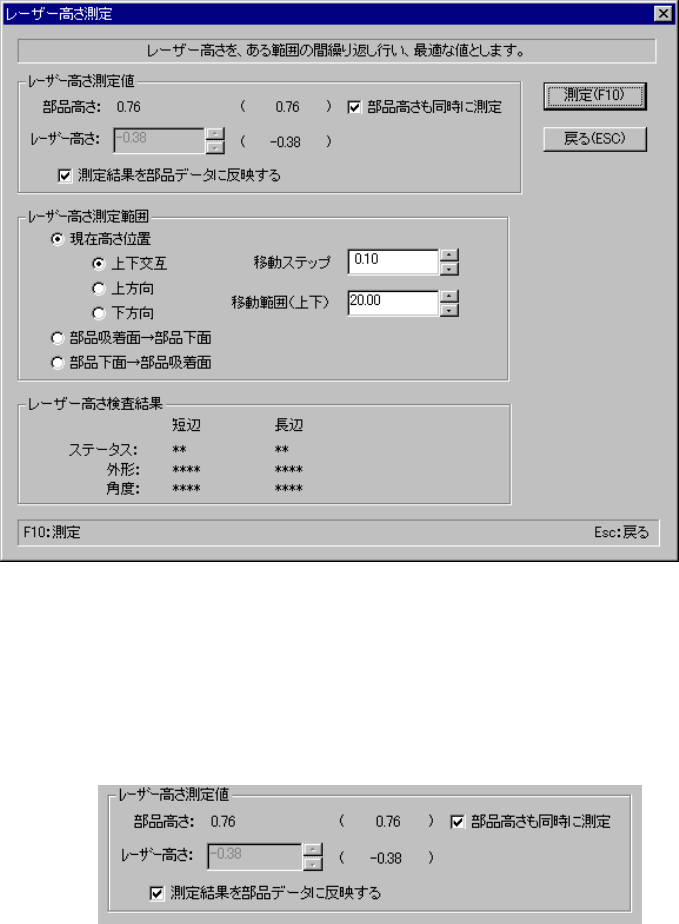

図
図図
図 7-7-2-5-4-1
レーザ高さ測定ダイアログ
レーザ高さ測定ダイアログレーザ高さ測定ダイアログ
レーザ高さ測定ダイアログ
1) レーザ高さ判定値
レーザ高さ測定を行う為に必要な内容が表示されます。（ ）内には測定前の値が表示
されます。
① レーザ高さ
任意にレーザ高さを変更することができます。ここで設定した値は レーザ高さ判定
範囲のスタート時の現在 レーザ高さとして使用されます。
② 部品高さも同時に測定
レーザ高さ測定前に部品高さを測定します。同時にレーザ高さも自動計算されます。
この場合自動計算された レーザ高さがレーザ高さ判定範囲のスタート時の現在 レ
ーザ高さとして使用されますので，レーザ高さを任意に指定することはできません。
③ 測定結果を部品データに反映する。
測定されたレーザ高さ結果を直ちに部品データに格納する場合にチェックします。
