4 - 143
4-11. 表示
表示表示
表示
① 部品フォーム，部品リスト
部品データが表示されているときにその表示方法を変更します。部品データの基本操作法を参照
して下さい。
② ビジョンフォーム、ビジョンリスト
本取説“第５章 画像認識（5-22．基本操作方法）”の項目を参照下さい。
③ フィーダレイアウト
フィーダレイアウトの項を参照下さい。
④ ツールバー
ツールバーの表示／非表示の切り替えを行います。

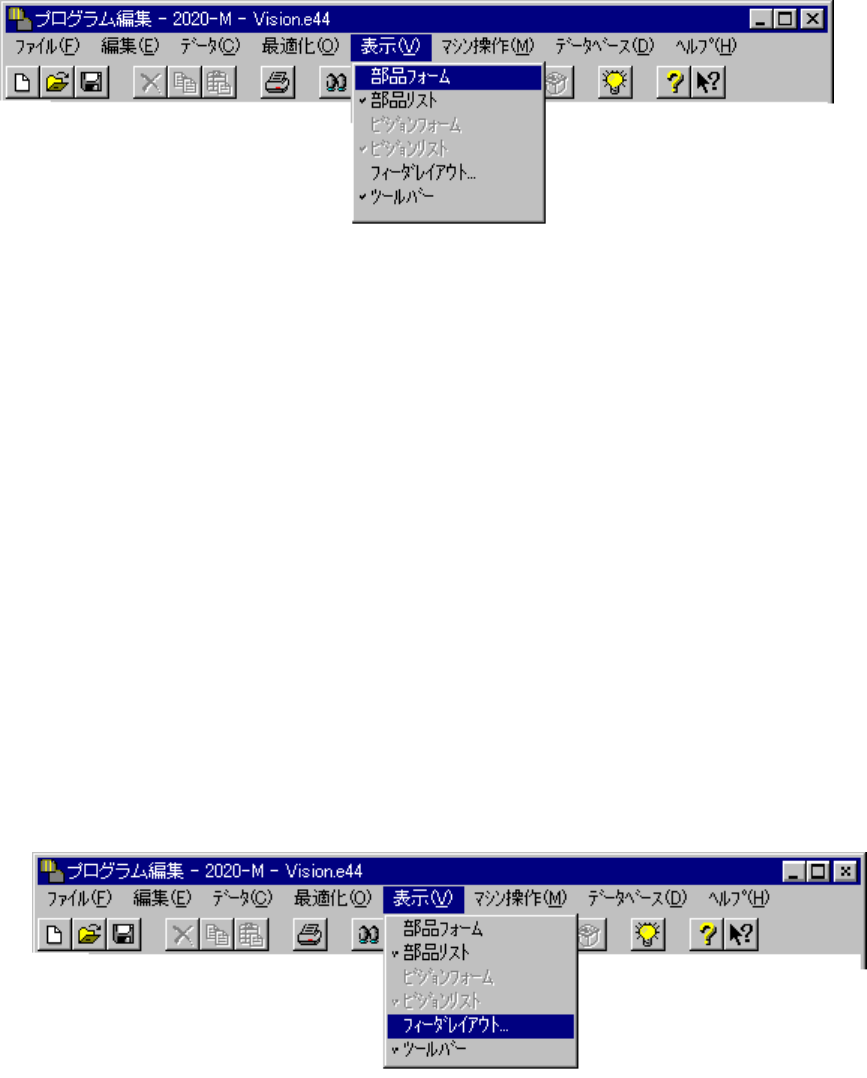

4-11-1. フィーダレイアウト
フィーダレイアウトフィーダレイアウト
フィーダレイアウト
表示
表示表示
表示（
（（
（V）
））
）から，フィーダレイアウトを選択すると，吸着データのリスト表示の内容を，各ステーショ
ン毎にフィーダをグラフィック表示させることができます。各種フィーダの供給装着がわかりやすく
レイアウト表示されます。
図
図図
図 4-11-1-1 フィーダレイアウトの選択
フィーダレイアウトの選択フィーダレイアウトの選択
フィーダレイアウトの選択
4 - 144
1.
1. 1.
1. フィーダレイアウトのウィンドウ
フィーダレイアウトのウィンドウフィーダレイアウトのウィンドウ
フィーダレイアウトのウィンドウ
以下にフィーダレイアウトのウィンドウ表示例を示します。
図
図図
図 4-11-1-2 フィーダレイアウトの表示例
フィーダレイアウトの表示例フィーダレイアウトの表示例
フィーダレイアウトの表示例
フィーダレイアウトのウィンドウには，吸着データ・リスト画面で供給位置指定されている各
種フィーダやトレイが表示されます。ステーションや供給の項が自動選択のデータは表示され
ません。
フィーダレイアウトウィンドウ中の閉じるボタンを押すとフィーダレイアウトのウィンドウが閉
じます。
キーボードを使用する場合、ＡＬＴ＋Ｆ４キーを押下するとウィンドウズが閉じます。
(1)
フィーダレイアウトウィンドウのフィーダの図上にトラックボールを移動すると，そのフィーダ
の部品データの一部がポップアップ表示されます。
図
図図
図 4-11-1-3
部品データのポップアップ一般形式
部品データのポップアップ一般形式部品データのポップアップ一般形式
部品データのポップアップ一般形式
図
図図
図 4-11-1-4
部品データのポップアップ
部品データのポップアップ部品データのポップアップ
部品データのポップアップ（
（（
（フィーダの場合
フィーダの場合フィーダの場合
フィーダの場合）
））
）
図
図図
図 4-11-1-5
部品データのポップアップ
部品データのポップアップ部品データのポップアップ
部品データのポップアップ（
（（
（バルクの場合
バルクの場合バルクの場合
バルクの場合）
））
）
注意：
注意：注意：
注意：
4 - 145
図
図図
図 4-11-1-6
部品データのポップアップ
部品データのポップアップ部品データのポップアップ
部品データのポップアップ（
（（
（スティックの場合
スティックの場合スティックの場合
スティックの場合）
））
）
図
図図
図 4-11-1-7
部品データのポップアップ
部品データのポップアップ部品データのポップアップ
部品データのポップアップ（
（（
（スティックチェンジャの場合
スティックチェンジャの場合スティックチェンジャの場合
スティックチェンジャの場合）
））
）
図
図図
図 4-11-1-7a
部品データのポップアップ
部品データのポップアップ部品データのポップアップ
部品データのポップアップ（
（（
（MTC の場合
の場合の場合
の場合）
））
）
センタリング方式（ノズル番号）は，部品データで指定されているもの全てが表示されます。機
種によって扱えないセンタリング方式（ノズル番号）が表示されることもありますが，最適化を
実行すると，その機種で扱えるセンタリング方式，ノズル番号で割り振られます。
また，機種で扱えるセンタリング方式，ノズル番号がない場合には，データ整合性のチェックで
検出されます。
MTC およびトレイホルダの場合は，フィーダレイアウトのウインドウの右側の該当図上にマウス
を移動して下さい。
(2)
IC 回収ベルトがオプション装備されている場合のポップアップ表示は下記のようになります。
図
図図
図 4-11-1-8
部品データのポップアップ一般形式と例
部品データのポップアップ一般形式と例部品データのポップアップ一般形式と例
部品データのポップアップ一般形式と例
IC 回収ベルト位置にフィーダが指定されている場合，IC 回収ベルトの上にフィーダが重なって表
示されます。最適化が重なりを回避できない場合はエラーになりますので，フィーダは IC 回収ベ
ルトとは重ならないように位置を指定して下さい。
フィーダを IC 回収ベルト位置に移動または複製する場合，エラーまたはワーニングは表示されま
せん。
