・検査範囲
対象する部品の条件からさらに、ある部品番号に絞って検査を行う場合にチェックします。
◇ チェックを行うと以下の内容が指定できるようになります。
図
図図
図

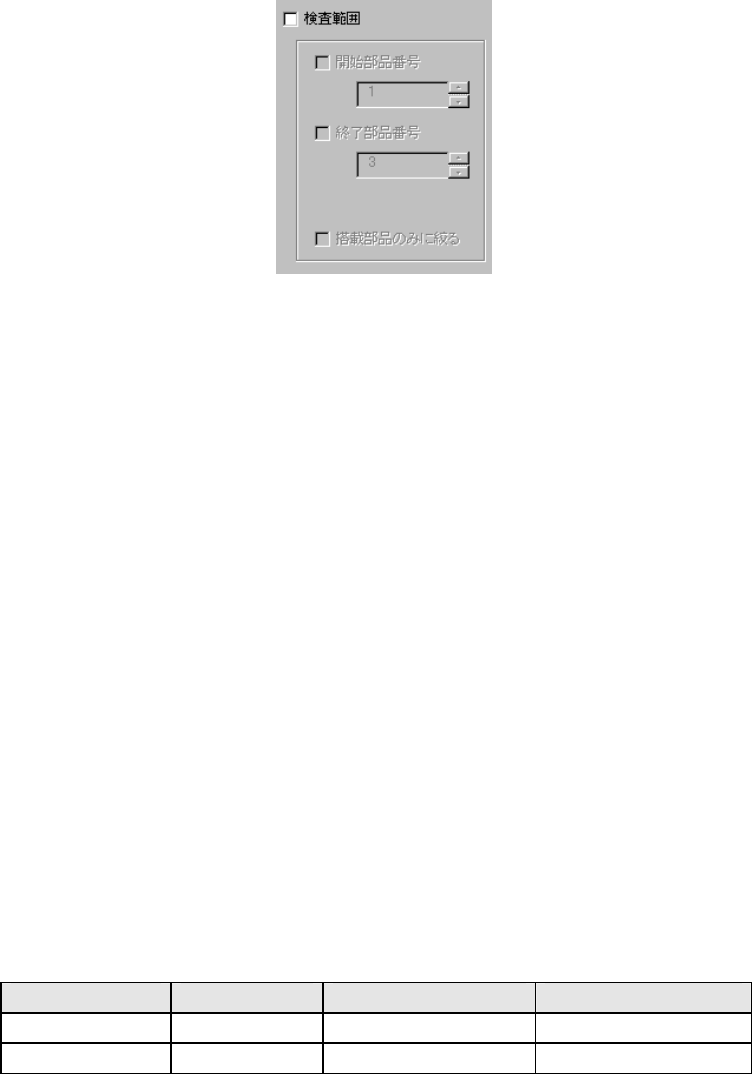

7-7-1-4-3 検査範囲
検査範囲検査範囲
検査範囲
① 開始部品番号
検査を開始させる部品データの番号を指定する場合にチェックします。
チェックを行いエディットボックスの開始部品番号を変更します。
② 終了部品番号
検査を終了させる部品データの番号を指定する場合にチェックします。
チェックを行いエディットボックスの終了部品番号を変更します。
③ 搭載部品のみに絞る
搭載データで指定されている部品データのみに限定する場合にチェックします・
＜連続検査＞ボタン
連続検査を開始します。
＜戻る＞ボタン
元の画面に戻ります。
■ ショートカットキー
連続検査結果画面では、以下のショートカット操作を行うことができます。
表
表表
表 7-7-1-4-1 ショートカットキー
ショートカットキーショートカットキー
ショートカットキー
キーボード オペパネキー HODキー 動作
− START − 連続検査開始
ESC − − 戻る
7 – 114
7-7-1-4-2. 連続検査中ダイアログ
連続検査中ダイアログ連続検査中ダイアログ
連続検査中ダイアログ
連続検査中は以下のダイアログが表示されます。

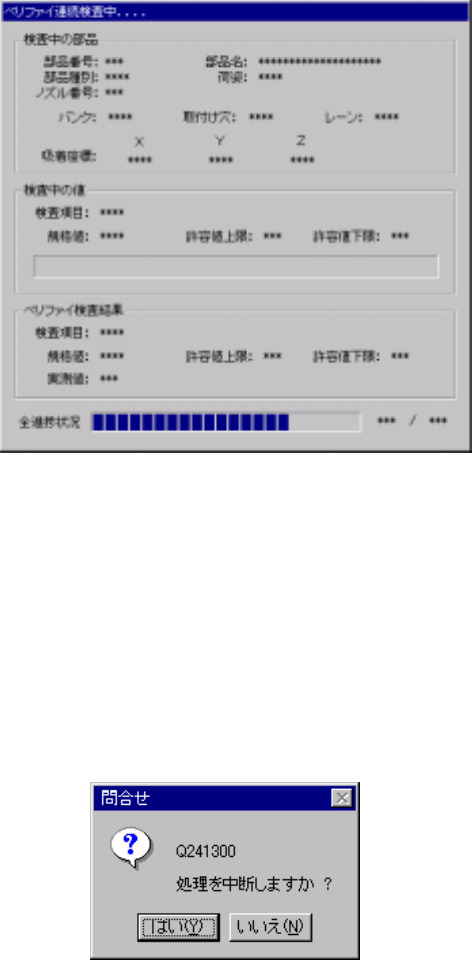

◇ 連続検査を行っている部品の内容が表示され、逐次実行中の進捗状況と検査結果を表示して
いきます。
図
図図
図 7-7-1-4-4 連続検査実行中ダイアログ
連続検査実行中ダイアログ連続検査実行中ダイアログ
連続検査実行中ダイアログ
7-7-1-4-3. 中断ダイア
中断ダイア中断ダイア
中断ダイアログ
ログログ
ログ
強制的に中止する場合はストップボタンを押すと以下のダイアログが表示されます。
◇ 検査を終了するか否かを選択して下さい。
図
図図
図 7-7-1-4-5 検査終了問い合わせ
検査終了問い合わせ検査終了問い合わせ
検査終了問い合わせダイアログ
ダイアログダイアログ
ダイアログ
7 – 115
7-7-1-4-4. 検査エラーダイアログ
検査エラーダイアログ検査エラーダイアログ
検査エラーダイアログ

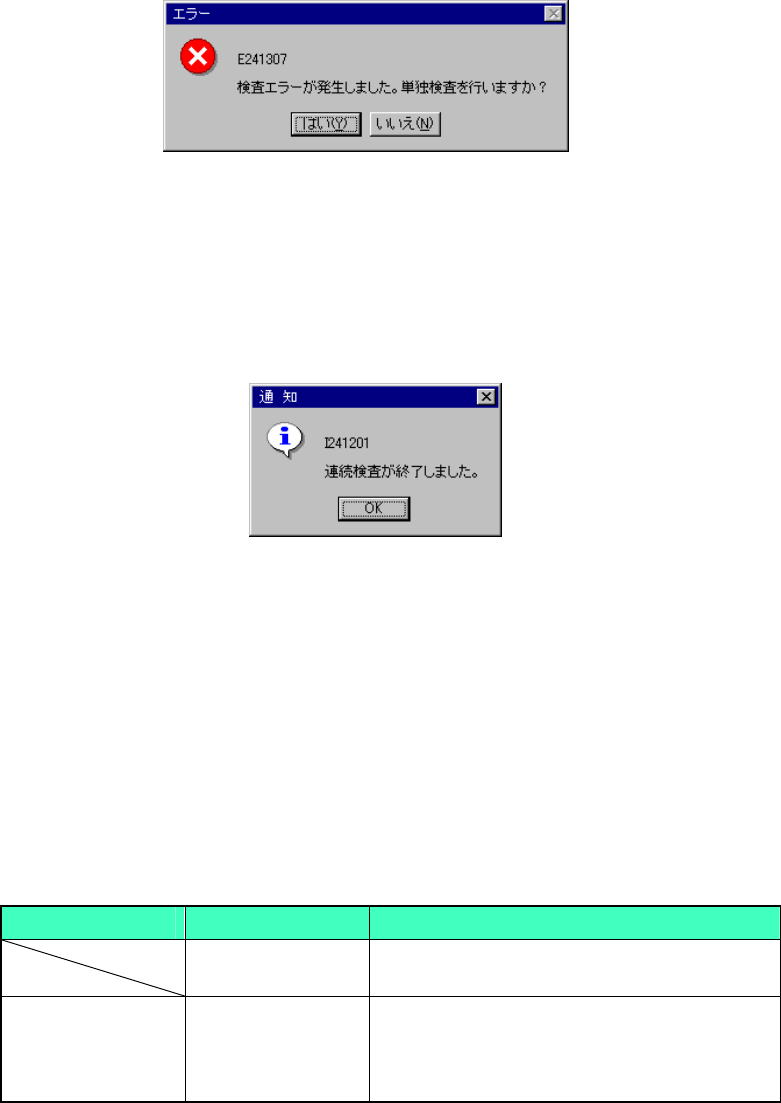

検査結果が“［ＯＫ］以外のエラー時”には、以下のダイアログが表示され、単独検査モード
に移行することができます。
図
図図
図 7-7-1-4-6 連続検査エラー
連続検査エラー連続検査エラー
連続検査エラーダイアログ
ダイアログダイアログ
ダイアログ
7-7-1-4-5. 連続検査終了
連続検査終了連続検査終了
連続検査終了
条件に指定した“全ての部品の検査が終了する”と以下のダイアログが表示され、連続検査を
終了します。
図
図図
図 7-7-1-4-7 検査終了ダイアログ
検査終了ダイアログ検査終了ダイアログ
検査終了ダイアログ
7-7-2. レーザ高さ検査
レーザ高さ検査レーザ高さ検査
レーザ高さ検査
7-7-2-1. レーザ高さ検査
レーザ高さ検査レーザ高さ検査
レーザ高さ検査
レーザ高さ検査には「連続検査」「単独検査」の“２つのモード”があります。
◇ 以下に各モードの機能を示します。
表
表表
表 7-7-2-1
測定モード内容とメニュー
測定モード内容とメニュー測定モード内容とメニュー
測定モード内容とメニュー
ツールメニュー
ツールメニューツールメニュー
ツールメニュー 動作モード
動作モード動作モード
動作モード 動作内容
動作内容動作内容
動作内容
単独検査
連続検査モードでエラーになった部品を個別に
検査します。
レーザ高さ検査
連続検査
生産プログラムデータ内の全部品／条件一致し
た部品を検査します。検査に何らかの要因で失敗
した部品は単独モードにて個別に検査を行いう
ことが可能です。
