13 - 11
13-7. バッドマークセンサの取り扱い
バッドマークセンサの取り扱いバッドマークセンサの取り扱い
バッドマークセンサの取り扱い
１) バッドマークの色および大きさ
a） グリーンレジストの施されている基板にはφ2.5 mm 以上の大きさの光沢のある白色マークを
使用して下さい。
b） 白色のセラミック基板等には，φ2.5 mm 以上の大きさの黒色マークを使用して下さい。
c） a），b）でマークが小さすぎたり，マークがかすれていたりすると検出できなくなりますので，
マークはハッキリつけて下さい。

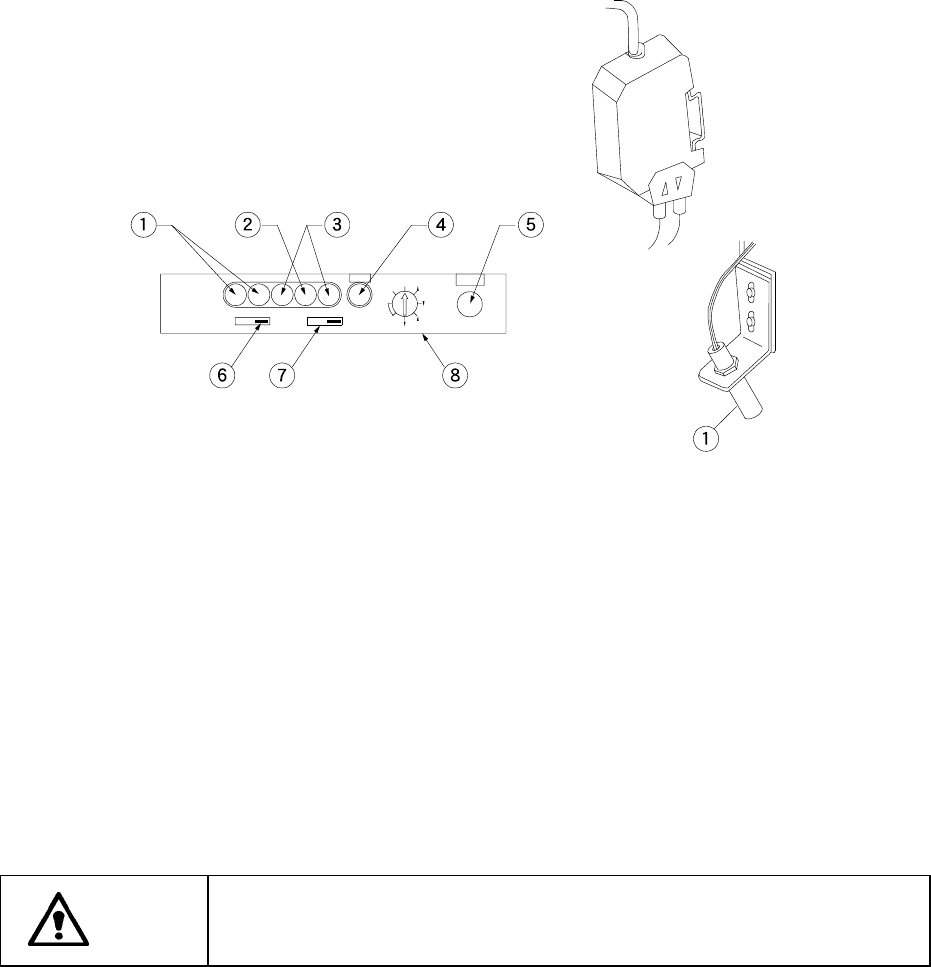

２) バッドマークセンサの外観を示します。取り付け箇所の詳細については,ヘッド部の説明を参照し
て下さい。
図
図図
図 13-7-2 図
図図
図 13-7-1
①受光レベル表示 ⑤SET ボタン
②入光表示 ⑥出力タイマ切替スイッチ
③余裕度表示 ⑦出力モード切替スイッチ
④SET 表示 ⑧モードスイッチ
３) バッドマークセンサの感度調整方法
• バッドマークセンサは，ソフトウェアで自動的に感度調整されます。
（8-2-2-14. バッドマークセンサティーチング参照）
注意
取扱いは，本装置の取り扱いの教育訓練を受けた人が行って下さい。
作業者以外が誤って操作することにより，不意の起動が起きないよう，周囲に
充分注意してから取り付け作業を行って下さい。
13 - 12
13-8. HMSの取り扱い
の取り扱いの取り扱い
の取り扱い
HMS（高さ計測装置）は，フィーダピックポジション等の部品の高さを検出するためのオプション
です。
このオプションは，高さ変位センサ（センサ部とアンプ部）と，このセンサをコントロールする HMS
基板をヘッドユニットに実装して使用します。
センサアンプ部と基板上のボリューム及びスイッチ等は，出荷時に調整済みですので変更しないよ
うにして下さい。

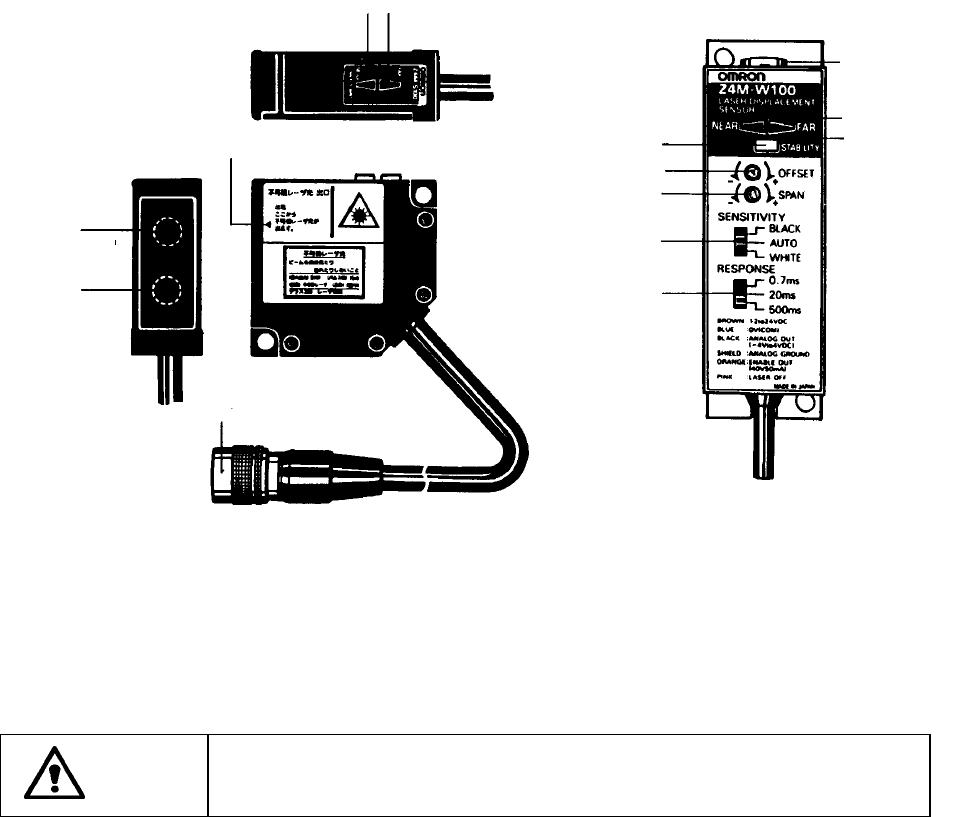

センサ部 アンプ部
図
図図
図 13-8-1
HMS は JIS C6802 レーザ安全規格にクラス 3Ｂに適合しています。
本書に従って，使用される場合には，安全にお使いいただけます。
注意
注意注意
注意
ハイトセンサに使用されているレーザは，不可視光ビームを放射しています。
決してビームを直接見たり，触らないで下さい。
（Ｚｍｓをセット）
レンジ表示灯
FAR 灯 NEAR 灯
レーザ出射マーク
投光部
（レーザ出射口）
受光部
オフセット調整ボリウ
ム
スパン調整ボリウム
感度切替スイッチ
応答速度切替スイッチ
（AUTO をセット）
安定表示灯
コネクタ接続部
NEAR 灯
FAR 灯
レンジ表示灯
13 - 13
13-9. 一括交換台の取り扱い
一括交換台の取り扱い一括交換台の取り扱い
一括交換台の取り扱い
図
図図
図 13-9-1
図
図図
図 13-9-2．トロリーストッパ
．トロリーストッパ．トロリーストッパ
．トロリーストッパ
⑯ロックペダル
⑰ロック解除ペダル
3
9
11
1
5
4
8
7
6
13
15
2
14
12
