4 - 79 (2) MT C/MT S/DTS ① MT C 速度 MTC の動作速度をコンボボックスで指定します。 ・ 軽い部品がはねるのを防ぎます。 ② ピックアップ MTC の吸着パットの種類をコンボボックスで指定します。 ・ ピックアップ部の吸着パッドを部品によって選択し ・ 使用することができます。 ( 表 4-7-6 吸着パッドのデフォルト値参照） ・ 「自動」が選択された場合、生産時に同一部品に対し て両パッドを選択して…
4 - 78
⑤ 搭載Ｚ上昇加速度
搭載Ｚ上昇加速度搭載Ｚ上昇加速度
搭載Ｚ上昇加速度
搭載位置におけるＺ軸アップの加速度（部品位置安定用）をコンボボックスで指定しま
す。
選択内容は、ＸＹに同じです。
⑥ θ速度
θ速度θ速度
θ速度
θ回転速度をコンボボックスで指定します。
· 計測時 レーザ認識時のθ軸の加速度を設定します。
· 計測外 レーザ認識外のθ軸の加速度を設定します。
選択内容は、ＸＹに同じです。
⑦ 搭載オフセット
搭載オフセット搭載オフセット
搭載オフセット
左右非対象形部品に対する搭載時のオフセットを入力します。
⑧ レーザ高さ
レーザ高さレーザ高さ
レーザ高さ
部品上面からレーザ面までのオフセットを入力します。
LA/LAHD ヘッドまたは MNLA/FMLA ヘッド使用時に有効になります。
⑨ レーザ認識アルゴリズム
レーザ認識アルゴリズムレーザ認識アルゴリズム
レーザ認識アルゴリズム
レーザ認識用のアルゴリズムをコンボボックスより指定します。
アルゴリズム０： 吸着姿勢から搭載角度分回転させて搭載します。
（レーザ認識できないが搭載したい部品対応）
アルゴリズム１： 陰幅が最小となる辺（第１最小陰 A）を見つけ、検出した最小幅
の辺から +90°の位置まで回転させ、最小幅（第２最小陰 B）を検
出し、位置ずれ、角度ずれの補正を行い、搭載します。
（チップ部品対応）
アルゴリズム２： 陰幅が最小となる辺（第１最小陰 A）を見つけ、検出した最小幅
の辺から + 方向にレーザアライメントしながら回転させ、最小幅
（第２最小陰 B）を検出し、位置ずれ、角度ずれの補正を行い、
搭載します。
（SOP 等リードのある部品対応）
アルゴリズム３： 吸着姿勢のまま陰を検出（第１最小陰 A）し、検出した辺から
+90°の位置まで回転させ、最小幅（第２最小陰 B）を検出し、位
置ずれの補正を行い、搭載します。
（円筒部品対応）
⑩ プリローテイト角度
プリローテイト角度プリローテイト角度
プリローテイト角度
吸着したレーザ認識部品を、センタリング前にどのくらい回転させるか（プリローテイ
ト角度）を設定します。プリローテイトする角度をエディットフィールドに入力します。
外形寸法初期入力時にデフォルト値が設定されます。外形寸法を変更した時には、デフ
ォルト値は設定されません。
4 - 79
(2) MTC/MTS/DTS
① MTC 速度
MTC の動作速度をコンボボックスで指定します。
・ 軽い部品がはねるのを防ぎます。
② ピックアップ
MTC の吸着パットの種類をコンボボックスで指定します。
・ ピックアップ部の吸着パッドを部品によって選択し
・ 使用することができます。
(表4-7-6 吸着パッドのデフォルト値参照）
・「自動」が選択された場合、生産時に同一部品に対し
て両パッドを選択して吸着します。
但し、部品サイズによっ ては吸着できない場合が有ります。
③ シャトル
MTC のシャトルパットの種類をコンボボックスで
指定します。
④ MTS
MTS の動作速度をコンボボックスで指定します。
・ トレイを引き出す速度を指定します。
⑤ ＤTS 速度
ＤTS の動作速度をコンボボックスで指定します。
・ トレイを引き出す速度を指定します。
● 下記に吸着パッドのデフォルト値を示します。
表 4-7-6 吸着パッドのデフォルト値
画面表記 デフォルト値
ピックアップ
・部品寸法の縦横の短辺が
16mm未満の場合 ： 小
16mm以上の場合 ： 大
シャトル
・部品種別がＢＧＡの場合 ：メカ
・ 部品種別がＢＧＡ以外の場合、部品寸法の縦横の短辺が
16mm 未満の場合 ：小
16mm以上の場合 ：大
リード長や部品形状により、シャトルの変更が必要になる場合があります。
・ シャトル部の吸着パッドを部品によって選択し使用
することができます。
（表 4-7-6 吸着パッドのデフォルト値参照）
・ メカを選択した場合、ＭＴＣへの部品戻しができま
せん。付加情報の部品破棄の項でトレイ戻し以外を
選択して下さい。
注意：
注意：注意：
注意：
4 - 80

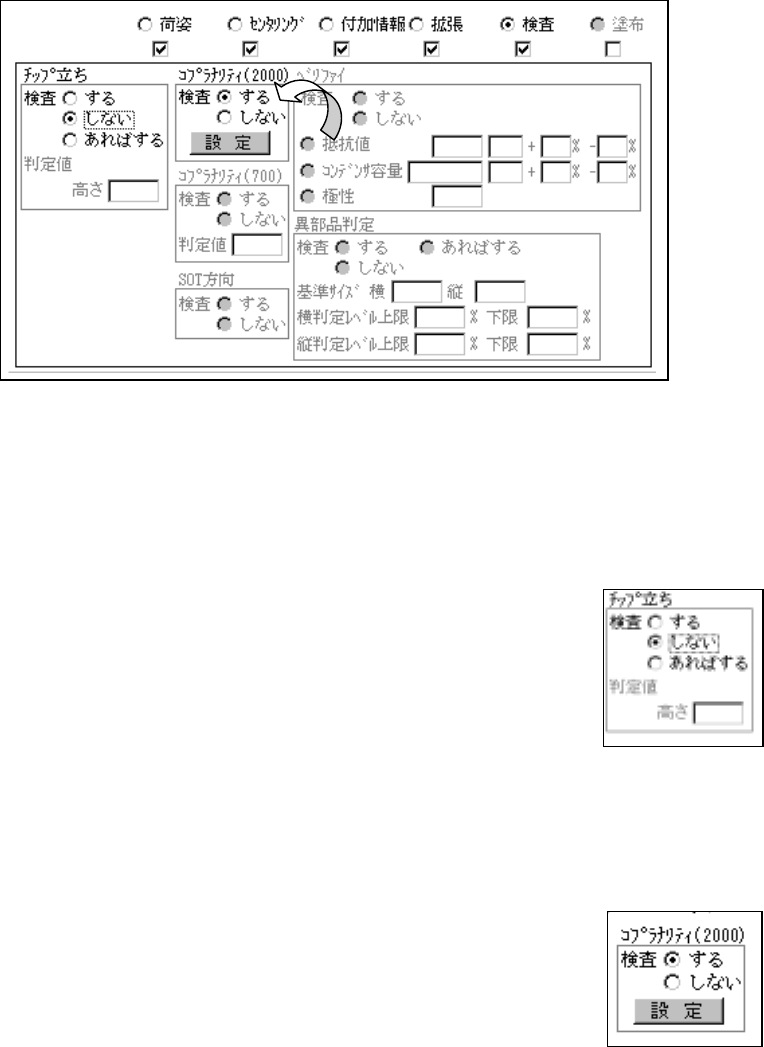

4-7-7. タックコントロール部（検査ページ）
タックコントロール部（検査ページ）タックコントロール部（検査ページ）
タックコントロール部（検査ページ）
① チップ立ち
チップ立ち検出オプションを“使用するか否か”の設定を＜ラジオ＞ボタンで指定
します。
「する」、「あればする」を指定した場合は、判定値と
して「高さ」を入力 してください。
「あればする」を選択した場合、チップ立ち検出があれ
ば検出が行われます。
② コプラナリティ（
（（
（KE-2020,2040のみ適用）
のみ適用）のみ適用）
のみ適用）
ＩＣ部品のリード浮きの検査を“行うか否か”を＜ラジオ＞ボタンで設定します｡
｢する｣を指定した場合、<設定>ボタンが有効になりま
すので、コプラナリテイ検査データを入力して下さい。
